HP Designjet Z3200 Benutzerhandbuch Seite 159

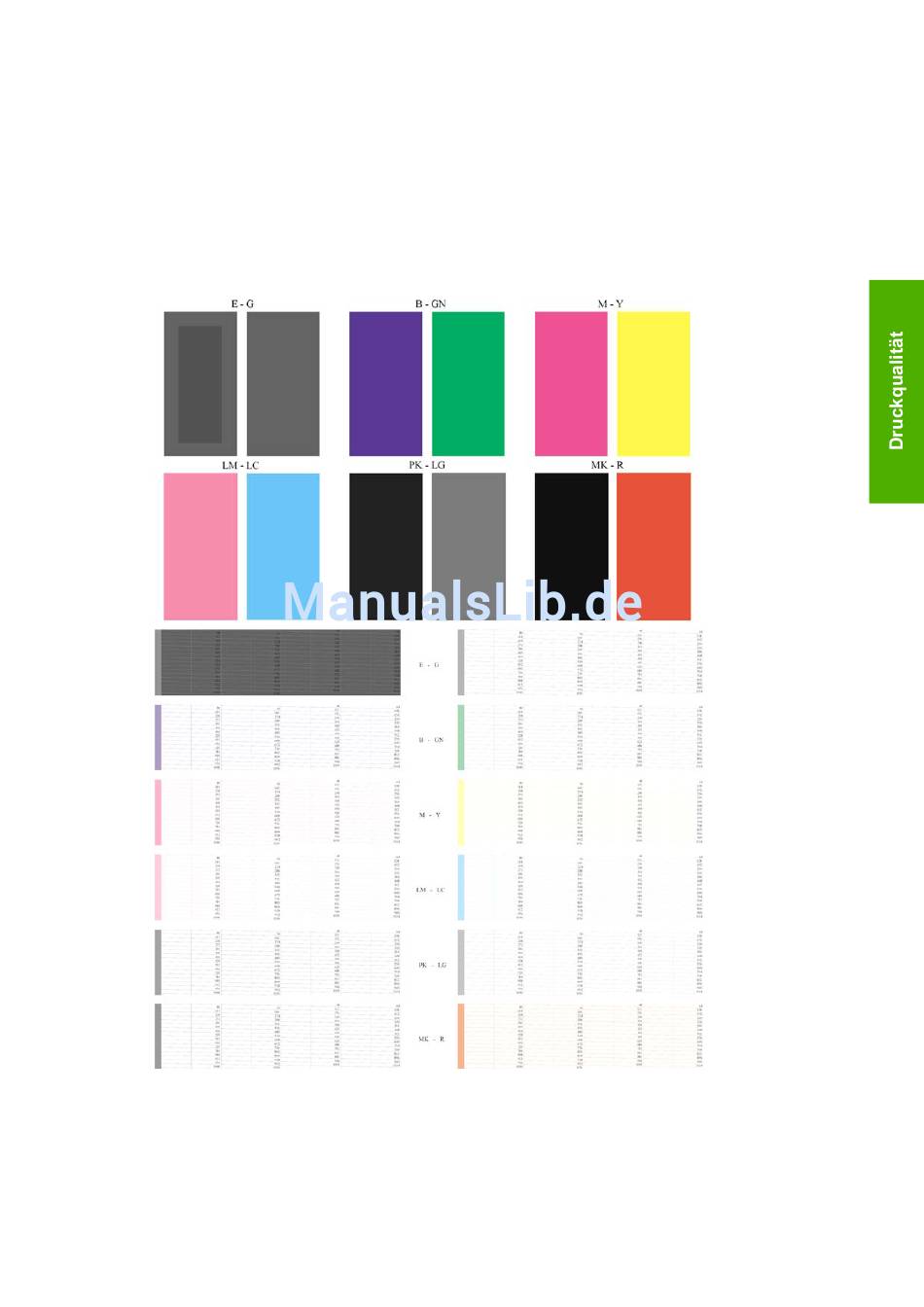

Der Druck besteht aus zwei Teilen, die Rückschlüsse auf den Zustand der Druckköpfe zulassen.
●
Teil 1 (oben) besteht aus Feldern mit Volltonfarben (jeweils ein Feld pro Druckkopf). Anhand dieser
Felder lässt sich die Druckqualität feststellen, die bei den Farben zu erwarten ist.
● Teil 2 (unten) besteht aus kleinen Strichen für die einzelnen Düsen jedes Druckkopfs. Anhand
dieser Muster kann festgestellt werden, wie viele Düsen bei den Druckköpfen fehlerhaft (verstopft)
sind.
Sehen Sie sich den Bilddiagnosedruck sorgfältig an. Die Namen der Farben werden über den Feldern
und in der Mitte der Strichmuster angezeigt.
Überprüfen Sie zuerst den oberen Teil (Teil 1). Jedes Farbfeld muss eine einheitliche Deckung
aufweisen. Es dürfen keine horizontalen Streifen vorhanden sein.
Sehen Sie sich dann den unteren Teil des Drucks an (Teil 2). Überprüfen Sie jedes Farbmuster, und
vergewissern Sie sich, dass alle Striche vorhanden sind.
DEWW Der Bilddiagnosedruck 149
