Bedienungsanleitung
WIB2B für PC/USB
NAVTEX-Empfänger für 518kHz in englischer Sprache und
490 kHz in Landessprache
Barograph
Diese Anleitung enthält wichtige Hinweise für den Gebrauch des Gerätes.
Lesen Sie bitte die Anleitung vor Inbetriebnahme sorgfältig durch.
Bäckerstraße 18
21244 Buchholz i. d. Nordheide
Tel.: +49 (0) 4181 / 97483
E-Mail:
info@moerer.de
Web:
http://www.wetterinfobox.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Morer WETTER INFOBOX WIB2B
Inhaltszusammenfassung für Morer WETTER INFOBOX WIB2B

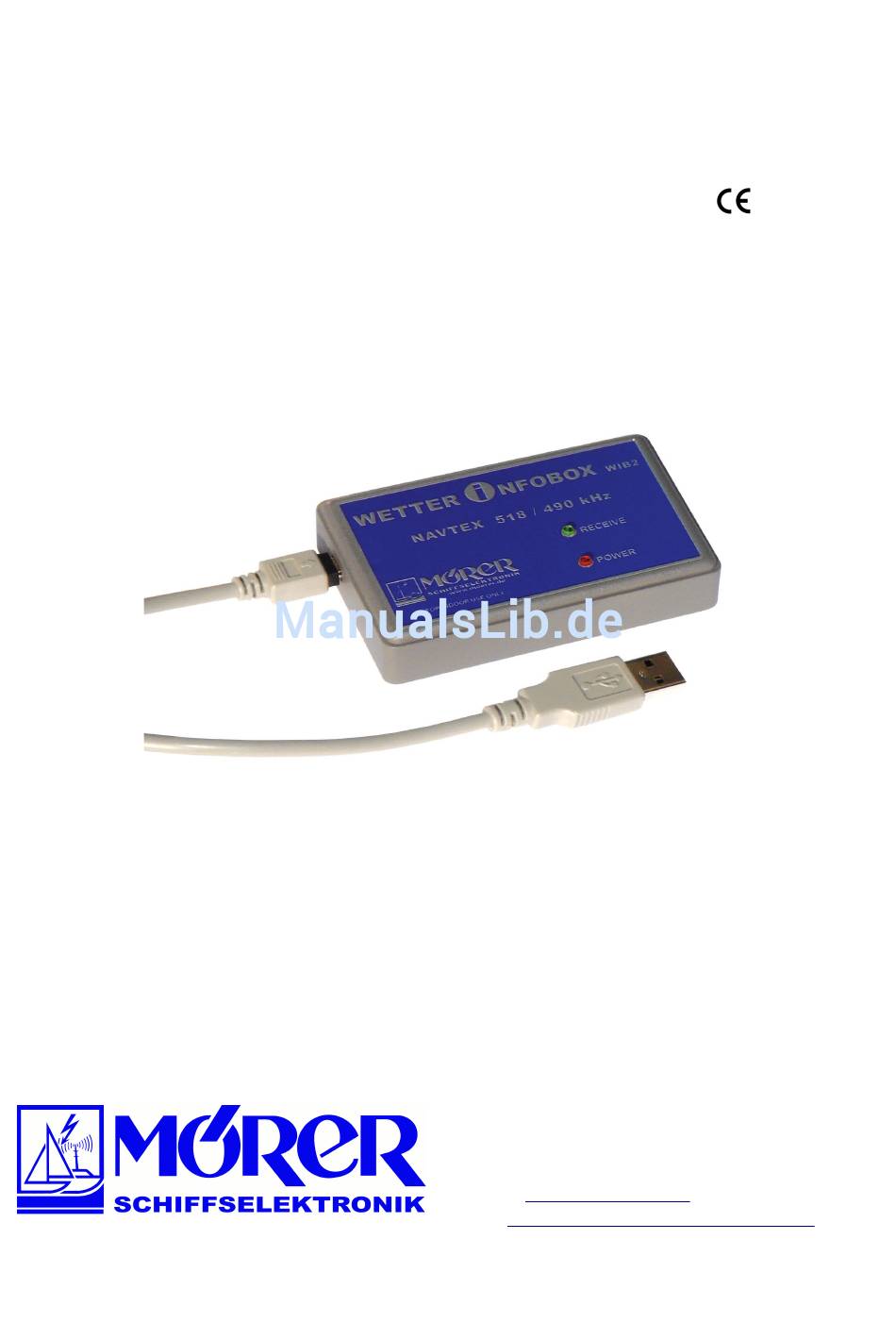

- Seite 1 Bedienungsanleitung WIB2B für PC/USB NAVTEX-Empfänger für 518kHz in englischer Sprache und 490 kHz in Landessprache Barograph Diese Anleitung enthält wichtige Hinweise für den Gebrauch des Gerätes. Lesen Sie bitte die Anleitung vor Inbetriebnahme sorgfältig durch. Bäckerstraße 18 21244 Buchholz i. d. Nordheide Tel.: +49 (0) 4181 / 97483 E-Mail: info@moerer.de...
- Seite 2 Alle Rechte vorbehalten. Technische Änderungen vorbehalten. Eine Haftung für die Richtigkeit des Inhaltes kann nicht übernommen werden. Trotz sorgfältiger Verarbeitung und Programmierung kann ein Defekt bzw. Komplettausfall der WIB2B nicht vollständig ausgeschlossen werden. Durch atmosphärische Störungen oder durch Störungen anderer elektrischer und elektronischer Geräte kann der Inhalt von Nachrichten verfälscht werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Lieferumfang..........................3 Einleitung..........................4 Die Software...........................4 Softwareinstallation......................4 NAVTEX-Meldungen......................5 Die Struktur einer NAVTEX-Meldung................5 Barograph..........................6 Statuszeile.........................7 Funktionsübersicht......................8 Betriebshinweise........................8 Umgebung.........................8 Ein- und Ausschalten......................8 Empfang..........................9 Akku...........................9 Betriebsanzeigen......................10 Technische Daten........................10 Zubehör..........................11 Gewährleistung........................11 Lieferumfang Zum Lieferumfang der WIB2B gehören: 1 x WIB2B, • 1 x USB-Kabel, • 1 x CD mit WIB2B-Software •... -
Seite 4: Einleitung
Einleitung Die WIB2B ist ein Dualfrequenz-NAVTEX-Empfänger für den Bord-PC. Sie empfängt gleichzeitig die NAVTEX-Meldungen auf den Mittelwellenfrequenzen 518 kHz (international, Englisch) und 490 kHz (national, Landessprache). Der in der WIB2B eingebaute Präzision-Luftdrucksensor erlaubt eine Aufzeichnung des Luftdrucks über einen Zeitraum von bis zu sieben Tagen. Das Gerät wird über die USB-Schnittstelle mit dem PC verbunden. -
Seite 5: Navtex-Meldungen
NAVTEX-Meldungen Zur Anzeige von NAVTEX-Meldungen aktivieren Sie bitte den Karteireiter NAVTEX. Dort erscheint die NAVTEX- Menüstruktur, in der die NAVTEX-Meldungen entsprechend ihrem Meldungstyp einsortiert sind. Für die beiden NAVTEX- Frequenzen 490kHz und 518 kHz steht je eine eigene Menüstruktur zur Verfügung. Neue Nachrichten werden in der Menüstruktur in fetter Schrift dargestellt. -
Seite 6: Barograph
Die folgende Tabelle gibt einen Überblick über die verschiedenen NAVTEX- Meldungsarten: Code Meldungsart Menüpunkt Navigationswarnungen Navigational warnings Meteorologische Warnungen Meteorological warnings Eisberichte Ice reports Seenotmeldungen Search and rescue information Wettervorhersagen Meteorological forecasts Lotsendienst Pilot service messages Informationen zum Electronic navaid messages DECCA-Navigationssystem Informationen zum Electronic navaid messages... -
Seite 7: Statuszeile
Sie können einen Ausschnitt der Luftdruckkurve vergrößern. Ziehen Sie dazu ein rechteckiges Fenster mit der Maus von oben links nach unten rechts auf. Benutzen Sie dafür die linke Maustaste. Wenn Sie die Maustaste loslassen wird der entsprechende Bereich der graphische Darstellung vergrößert. -
Seite 8: Funktionsübersicht
Funktionsübersicht Die folgende Tabelle gibt eine Übersicht über die Funktionen der WIB2B-Software: Menüpunkt Icon Funktion Öffnet eine zuvor gespeicherte Datei->Öffnen... Nachricht. Datei->Speichern... Speichert eine Nachricht. Druckt eine Nachricht oder die Datei->Drucken... Barographenkurve. Datei->Beenden Beendet das Programm. Öffnet den Dialog zur Konfiguration der Einstellungen->Konfiguration... -
Seite 9: Empfang
Empfang Die eingebaute Ferritantenne der WIB2B hat eine Richtcharakteristik. Für einen guten Empfang muss das Gerät flach liegend betrieben werden. Bei geringer Ent- fernung zum Sender macht sich die Richtwirkung der Antenne kaum bemerkbar. Der Bereich des schlechten Empfangs ist kaum festzustellen. Bei zunehmendem Abstand vom Sender tritt die Richtwirkung der Antenne immer stärker in Erscheinung. -
Seite 10: Betriebsanzeigen
Betriebsanzeigen Die WIB2B verfügt über zwei Leuchtdioden (LED's), die folgende Bedeutung haben: Anzeige Bedeutung Dauerlicht Betrieb am PC, der Akku ist vollständig aufgeladen Blinkt Betrieb am PC, der Akku wird geladen gleichmäßig Rote LED Blitzt kurz auf Akkubetrieb Das Gerät ist ausgeschaltet Grüne LED Dauerlicht Eine neue Meldung wird empfangen... -
Seite 11: Zubehör
Zubehör 12 / 24 Volt Ladeadapter für WIB2B Art.-Nr: 38153 Ermöglicht den Dauerbetrieb an Bord unabhängig vom PC Zigarettenanzünder Stecker mit USB Buchse für die Ladung des internen Akkus über das 12 Volt Bordnetz. Verwendbar mit dem im Lieferumfang enthaltenen USB- Kabel.
