5.3 SYSTEMAUFBAU MIT RETROFITKABEL
Verwenden Sie diesen Systemaufbau falls eine der folgenden Bedingungen zutrifft:
• Zusätzlicher Handschalter kann angeschlossen werden.
• Die Steuerung COMPACT-e oder SMART-e wurde vor April 2017 produziert und ist somit nicht ab
Werk kompatibel.
Retrofitkabel
Das Retrofitkabel verfügt über 4 Stecker:
• DIN male (wird an die Handschalterbuchse der Steuerung angesteckt)
• DIN female (Konnektor für zusätzlichen, optionalen Handschalter)
• 10-poliger Minifit (LOGIClink)
• USB (externe Spannungsversorgung, nicht durch LOGICDATA lieferbar)

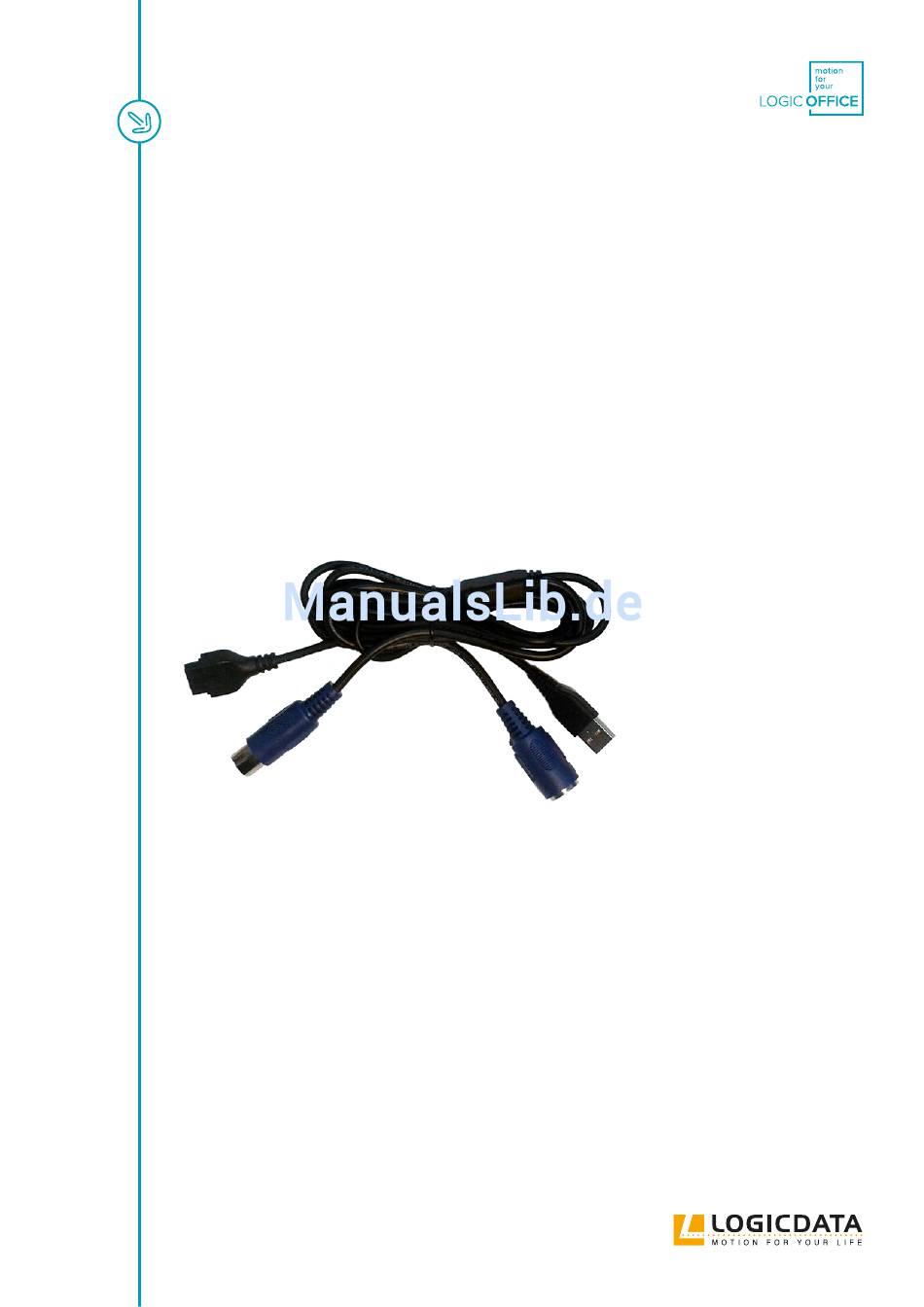

Abb. 13: Retrofitkabel LOG-CBL-LOGICLINK-CB-RETROFIT
HANDBUCH LOGICLINK // SEITE 17
