5 INSTALLATION
Das Tischsystem darf nur von qualifizierten Personen zusammengebaut werden. Der Arbeitsplatz muss
sauber, trocken und ESD-geschützt sein.
VORSICHT
5.1 MONTAGE
Sie benötigen zusätzlich:
• Montageschrauben passend für Ihre Tischplatte. Die Montageöffnung umfasst Montagelöcher
mit einem Durchmesser von 5 mm und eine Aussparung für den Schraubenkopf von 11 mm.
• Stift zum Anzeichnen der Bohrlöcher
• Bohrmaschine
• Schraubendreher passend für den Antrieb Ihrer Montageschrauben
Ablauf:
1. Markieren Sie die Bohrlöcher auf der Unterseite der Tischplatte. Beachten Sie dabei, dass die
Status-LED an der vorderen Tischkante sichtbar ist und LOGIClink nach allen Seiten mindestens
5 cm Abstand zu Metallteilen und Kabeln benötigt.

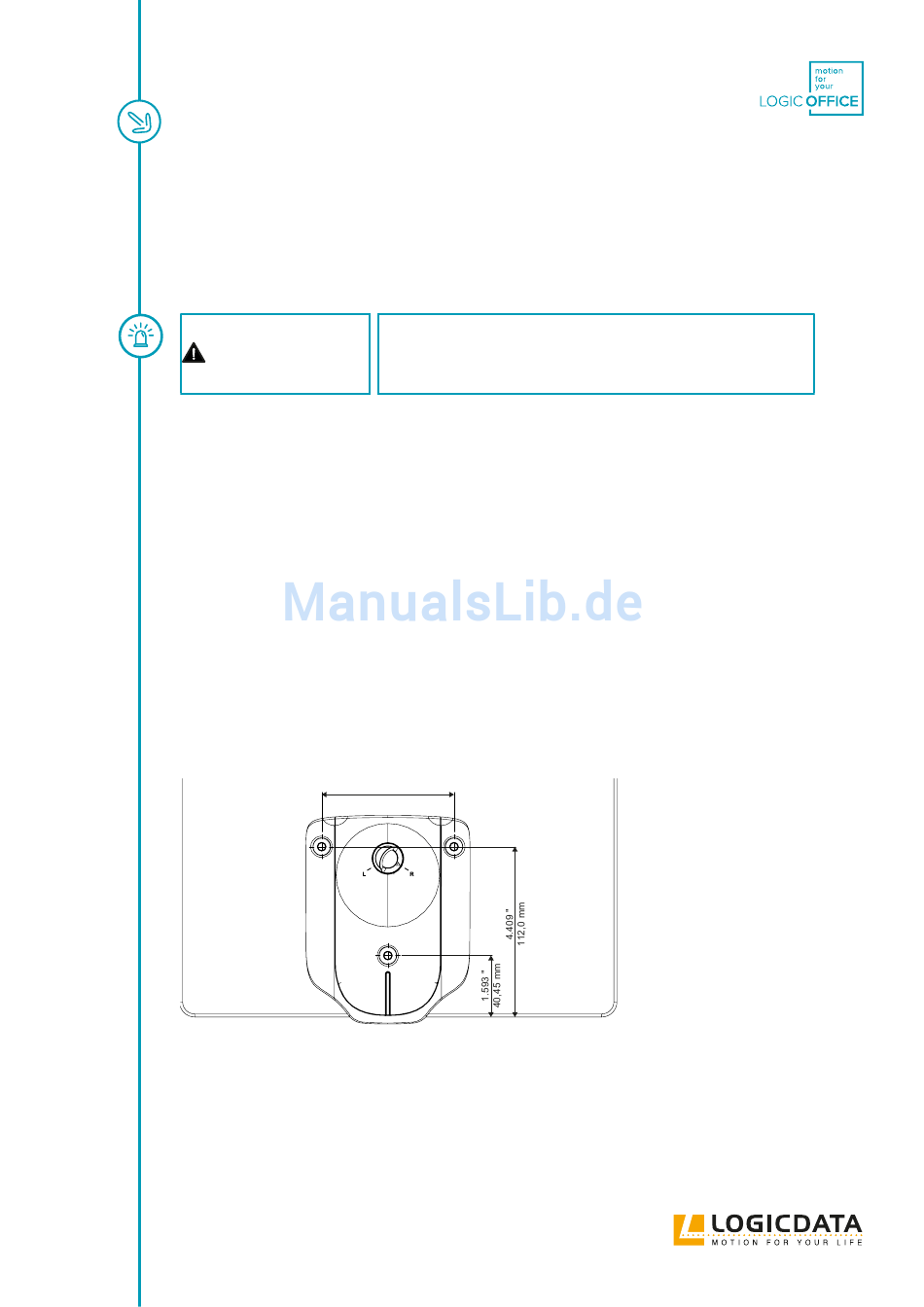

Abb. 2: Bohrlöcher
2. Bohren Sie die Bohrlöcher wie in Abb. 2 angegeben.
3. Befestigen Sie LOGIClink mit den Montageschrauben.
HANDBUCH LOGICLINK // SEITE 11
Achten Sie auf ESD-gerechte Handhabung. Für Fehler, die auf
elektrostatische Entladung zurückzuführen sind, entfallen die
Garantieansprüche.
3.425 "
87,0 mm
