5.2 SYSTEMAUFBAU MIT STANDARDKABEL
Verwenden Sie diesen Systemaufbau für folgende Konfiguration:
• LOGIClink wird als einziges Bedienelement verwendet.
• Kein zusätzlicher Handschalter wird angeschlossen.
• Auf dem Typenschild der Steuerung ist Works with LOGIClink aufgedruckt.

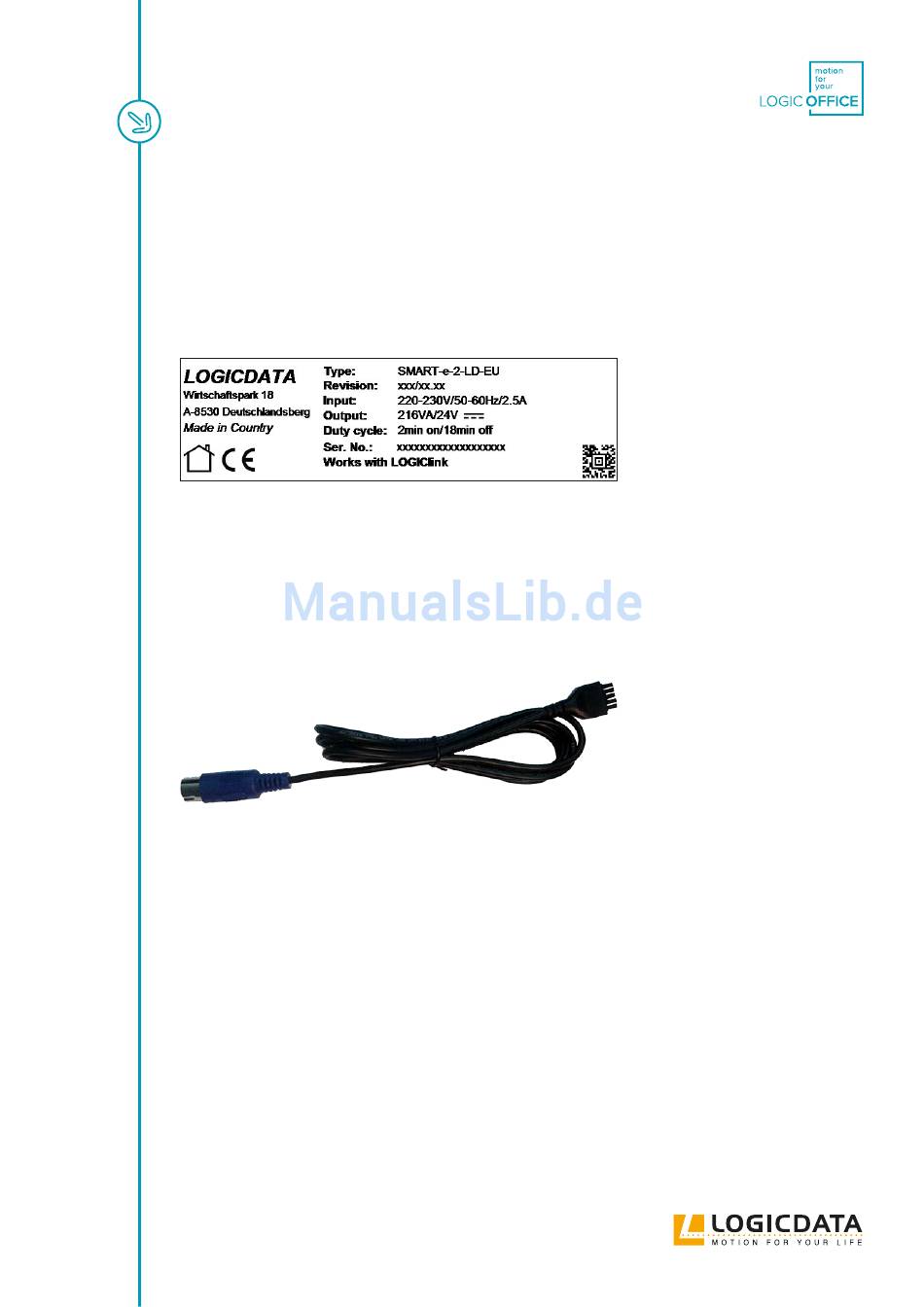

Abb. 5:
Standardkabel
Das Standardkabel verfügt über 2 Stecker:
• DIN (wird an die Handschalterbuchse der Steuerung angesteckt)
• 10-poliger Minifit (LOGIClink)
Abb. 6: Standardkabel LOG-CBL-LOGICLINK-CB-STANDARD
HANDBUCH LOGICLINK // SEITE 13
