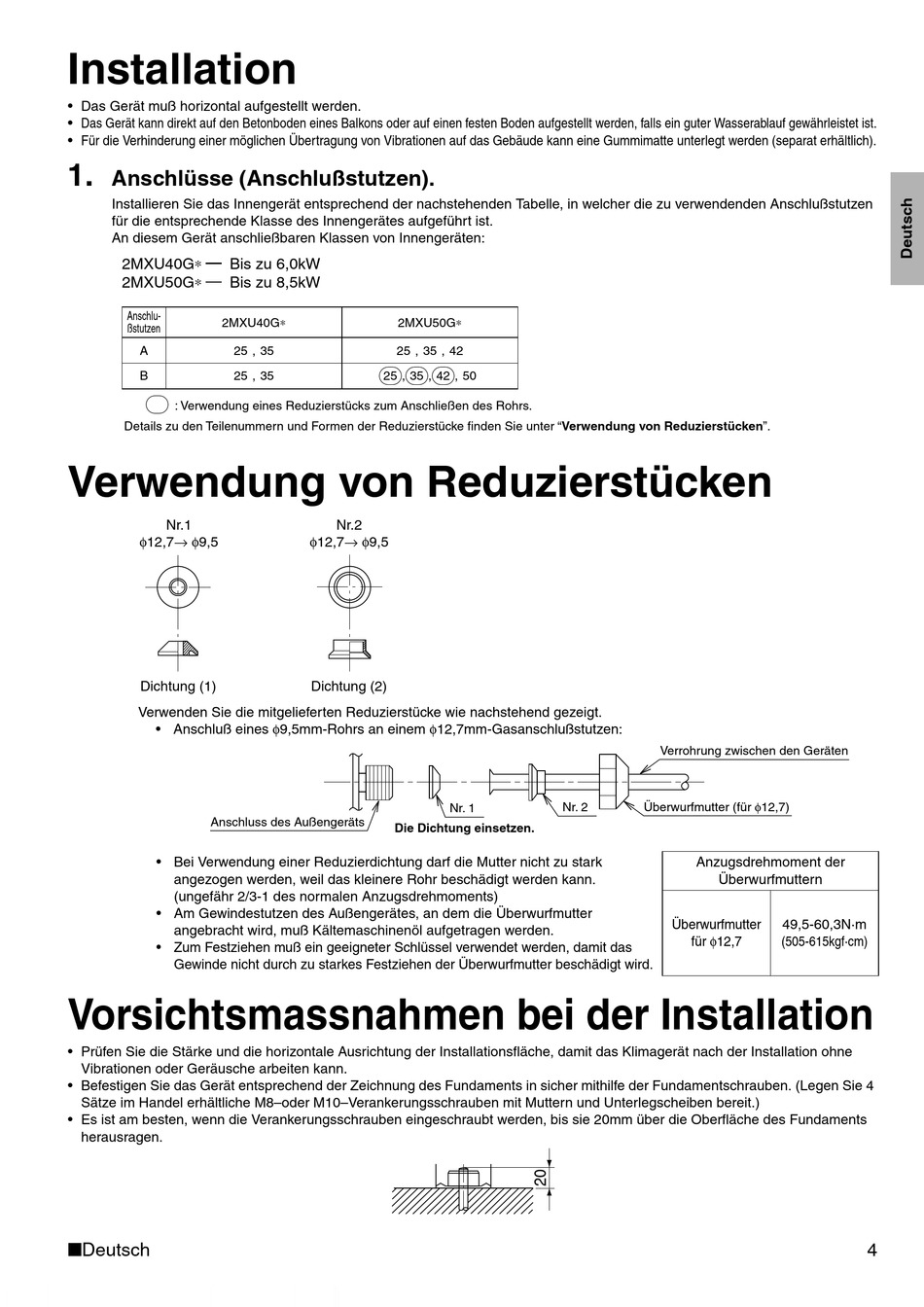

Installation
• Das Gerät muß horizontal aufgestellt werden.
• Das Gerät kann direkt auf den Betonboden eines Balkons oder auf einen festen Boden aufgestellt werden, falls ein guter Wasserablauf gewährleistet ist.
• Für die Verhinderung einer möglichen Übertragung von Vibrationen auf das Gebäude kann eine Gummimatte unterlegt werden (separat erhältlich).
1.
Anschlüsse (Anschlußstutzen).
Installieren Sie das Innengerät entsprechend der nachstehenden Tabelle, in welcher die zu verwendenden Anschlußstutzen
für die entsprechende Klasse des Innengerätes aufgeführt ist.
An diesem Gerät anschließbaren Klassen von Innengeräten:
2MXU40G∗
Bis zu 6,0kW
2MXU50G∗
Bis zu 8,5kW
Anschlu-
2MXU40G∗
ßstutzen
A
25 , 35
B
25 , 35
: Verwendung eines Reduzierstücks zum Anschließen des Rohrs.
Details zu den Teilenummern und Formen der Reduzierstücke finden Sie unter "Verwendung von Reduzierstücken".
Verwendung von Reduzierstücken
Nr.1
φ12,7→ φ9,5
Dichtung (1)
Verwenden Sie die mitgelieferten Reduzierstücke wie nachstehend gezeigt.
• Anschluß eines φ9,5mm-Rohrs an einem φ12,7mm-Gasanschlußstutzen:
Anschluss des Außengeräts
• Bei Verwendung einer Reduzierdichtung darf die Mutter nicht zu stark
angezogen werden, weil das kleinere Rohr beschädigt werden kann.
(ungefähr 2/3-1 des normalen Anzugsdrehmoments)
• Am Gewindestutzen des Außengerätes, an dem die Überwurfmutter
angebracht wird, muß Kältemaschinenöl aufgetragen werden.
• Zum Festziehen muß ein geeigneter Schlüssel verwendet werden, damit das
Gewinde nicht durch zu starkes Festziehen der Überwurfmutter beschädigt wird.
Vorsichtsmassnahmen bei der Installation
• Prüfen Sie die Stärke und die horizontale Ausrichtung der Installationsfläche, damit das Klimagerät nach der Installation ohne
Vibrationen oder Geräusche arbeiten kann.
• Befestigen Sie das Gerät entsprechend der Zeichnung des Fundaments in sicher mithilfe der Fundamentschrauben. (Legen Sie 4
Sätze im Handel erhältliche M8–oder M10–Verankerungsschrauben mit Muttern und Unterlegscheiben bereit.)
• Es ist am besten, wenn die Verankerungsschrauben eingeschraubt werden, bis sie 20mm über die Oberfläche des Fundaments
herausragen.
■Deutsch
2MXU50G∗
25 , 35 , 42
25 , 35 , 42 , 50
Nr.2
φ12,7→ φ9,5
Dichtung (2)
Nr. 1
Die Dichtung einsetzen.
Verrohrung zwischen den Geräten
Überwurfmutter (für φ12,7)
Nr. 2
Anzugsdrehmoment der
Überwurfmuttern
Überwurfmutter
für φ12,7
49,5-60,3N·m
(505-615kgf·cm)
4
