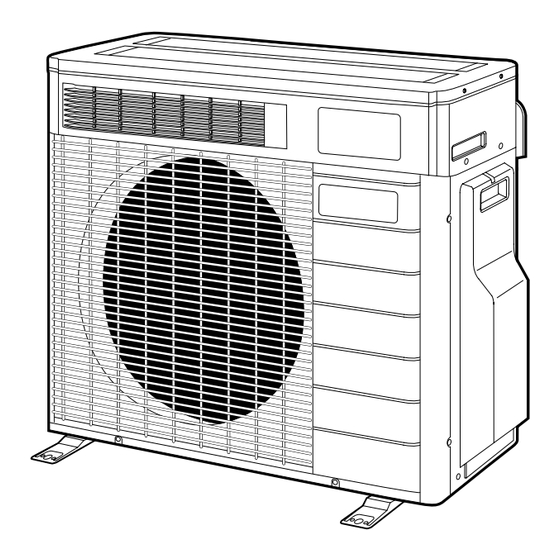

- Seite 1 OUTDOOR UNIT INSTALLATION MANUAL R410A Split Series MODELS 2MXU40GV1B 2MXU50GV1B...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. Beachten Sie unbedingt alle Warnhinweise. • Bedeutung der Hinweise WARNUNG und ACHTUNG WARNUNG... Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung. - Seite 3 Zubehör Mit dem Außengerät mitgeliefertes Zubehör: Installierungshandbuch Kältemittelfüllungsaufkleber Ablaßventil In der unteren Verpackung. In der unteren Verpackung. In der unteren Verpackung. Reduzierstücksatz Schraubenbeutel Befeuchterschlauchabdeckung (Nur Klasse 50) (Zum Befestigen des Kabelhalters und der Befeuchterschlauchabdeckung) Der Reduziersatz ist an der Befestigungsplatte des Absperrventils innerhalb der In der unteren Verpackung.
- Seite 4 Installationszeichnungen für das Außengerät Vorsichtsmaßnahmen bei der Installation des Befeuchterschlauchs. • Feuchtigkeit wird bei der Betriebsart Befeuchtung zusammen mit der Luft über die Außeneinheit zur Inneneinheit gebracht. Installieren Sie die Außeneinheit in einer sauberen, ruhigen Umgebung. • Verwenden Sie den als Sonderzubehör erhältlichen Befeuchterschlauch. (KPMH996A10S (10m Satz), KPMH996A15S (15m Satz)) ACHTUNG Verbinden Sie die integrierten Zweigleitungen und das Außengerät nicht, wenn Sie nur Rohrleitungsarbeiten ausführen, ohne...
-
Seite 5: Verwendung Von Reduzierstücken
Installation • Das Gerät muß horizontal aufgestellt werden. • Das Gerät kann direkt auf den Betonboden eines Balkons oder auf einen festen Boden aufgestellt werden, falls ein guter Wasserablauf gewährleistet ist. • Für die Verhinderung einer möglichen Übertragung von Vibrationen auf das Gebäude kann eine Gummimatte unterlegt werden (separat erhältlich). Anschlüsse (Anschlußstutzen). -
Seite 6: Richtlinien Für Die Installierung Der Außeneinheit
Richtlinien für die Installierung der Außeneinheit • Wenn sich im Lufteinlaß- oder -auslaßpfad der Außeneinheit eine Wand oder ein sonstiges Hindernis befindet, so befolgen Sie die nachfolgenden Richtlinien für die Installierung. • Für alle im Folgenden dargestellten Installationsschemata sollte die Wandhöhe auf der Abluftseite höchstens 1200mm betragen. Bei Wand auf eine Seite Bei Wänden an zwei Seiten Mehr als 50... - Seite 7 Verlegen der Kühlmittelleitungen Installieren der außeneinheit. 1) Beachten Sie bei der Installation der Außeneinheit die Ausführungen unter “Vorsichtsmaßnahmen für die Wahl des Montageortes” auf Seite 2 und “Installationszeichnungen für das Außengerät” auf Seite 3. 2) Gehen Sie folgendermaßen vor, wenn Arbeiten für den Kondenswasserablauf erforderlich sind. Ablaßarbeit.
-
Seite 8: Verlegen Der Kühlmittelleitungen
Verlegen der Kühlmittelleitungen Absaugen von luft und prüfen auf lecken von gas. WARNUNG 1) Geben Sie keine anderen Substanzen als das festgelegte Kühlmittel (R410A) in den Kühlkreislauf. 2) Sollte Kühlmittelgas austreten, durchlüften Sie den Raum so schnell und so gründlich wie möglich. 3) Kühlmittel wie R410A und andere sollten nie in die Umwelt abgelassen sondern immer gesammelt werden. - Seite 9 Wiedereinfüllen des Kühlmittels. Überprüfen Sie auf dem Typenschild der Maschine die Art des zu verwendenden Kühlmittels. Vorsichtsmaßnahmen beim Einfüllen von R410A Füllen Sie das Kühlmittel in flüssiger Form von der flüssigkeitsseitigen Rohrleitung her ein. Es handelt sich um ein gemischtes Kühlmittel. Daher kann das Hinzufügen in Gasform zu einer Veränderung der Zusammensetzung des Kühlmittels führen und die einwandfreie Funktion beeinträchtigen.
- Seite 10 Verlegen der Kühlmittelleitungen Vorsichtsmaßnahmen bei der Verlegung der Wand Achten Sie darauf, eine Kappe anzubringen. Rohrleitungen Regen Wenn keine Aufweitungskappe zur Verfügung steht, so decken • Vorsichtshinweise für die Rohrhandhabung Sie die Rohröffnung mit Band ab, um Eindringen von Schmutz und 1) Schützen Sie das offene Rohrende vor Schmutz und Feuchtigkeit.
-
Seite 11: Abpump-Verfahren
Abpump-Verfahren Denken Sie zum Schutz der Umwelt vor einem Umzug oder der Entsorgung des Geräts daran, dieses Leerzupumpen. 1) Entfernen Sie die Ventilkappen auf den flüssigkeitsseitigen und gasseitigen Absperrventilen an den Rohrleitungen für die Räume A und B. Flüssigkeits- Sechskant- Absperrventil Imbusschlüssel 2) Lassen Sie das Gerät im Zwangsbetrieb laufen. -
Seite 12: Anschluss Des Befeuchterschlauchs
Anschluss des Befeuchterschlauchs Anschließen am Innengerät. Beachten Sie die folgenden Punkte, um eine Verschlechterung der Befeuchtungsleistung zu verhüten, wenn Sie den Befeuchterschlauch an das Innengerät anschließen. 1) Schneiden Sie die überschüssigen Teile der Befeuchterschläuche ab. * Ermitteln Sie die Gesamtlänge der Befeuchterschläuche anhand der Installationsanleitung für das Innengerät. 2) Vermeiden Sie nach Möglichkeit Senken bei der Installation der Befeuchterschläuche. - Seite 13 Anschließen an das Außengerät. Die Befeuchterschläuche können auf 2 Arten an das Außengerät angeschlossen werden. <Rückseite> Anschließen durch den Kanal unter der Befeuchterschlauchabdeckung 1) Schließen Sie den Befeuchterschlauch (2m) an den Befeuchterkanal auf der Rückseite des Außengeräts an. Vergewissern Sie sich dabei, dass die Mittellinie auf der Manschette des Schlauchs sich mit der Markierung über dem Anschlussstutzen deckt.
- Seite 14 Verkabelung WARNUNG 1) Verwenden Sie keine verdrillten Kabel, Litzen (ACHTUNG 1)), Verlängerungskabel oder mehrere Geräte an einer Steckdose, da diese zur Überhitzung, Stromschlag oder einem Brand führen können. 2) Verwenden Sie im Gerät keine örtlich beschafften Elektroteile. (Verzweigen Sie die Stromversorgung für die Ablaufpumpe, etc.
-
Seite 15: Probelauf Und Endkontrolle
Probelauf und Endkontrolle • Messen Sie vor dem Beginn des Testlaufs die Spannung auf der Primärseite des Sicherheits-Trennschalters. • Überprüfen Sie, dass alle flüssigkeitsseitigen und gasseitigen Absperrventile vollständig geöffnet sind. • Überprüfen Sie dass sämtliche Rohrleitungen und Kabel richtig angeschlossen sind. Probelauf und Endkontrolle. - Seite 16 Two-dimensional bar code is a code for manufacturing. 3P234246-1 M08B112 (0901) HT...
