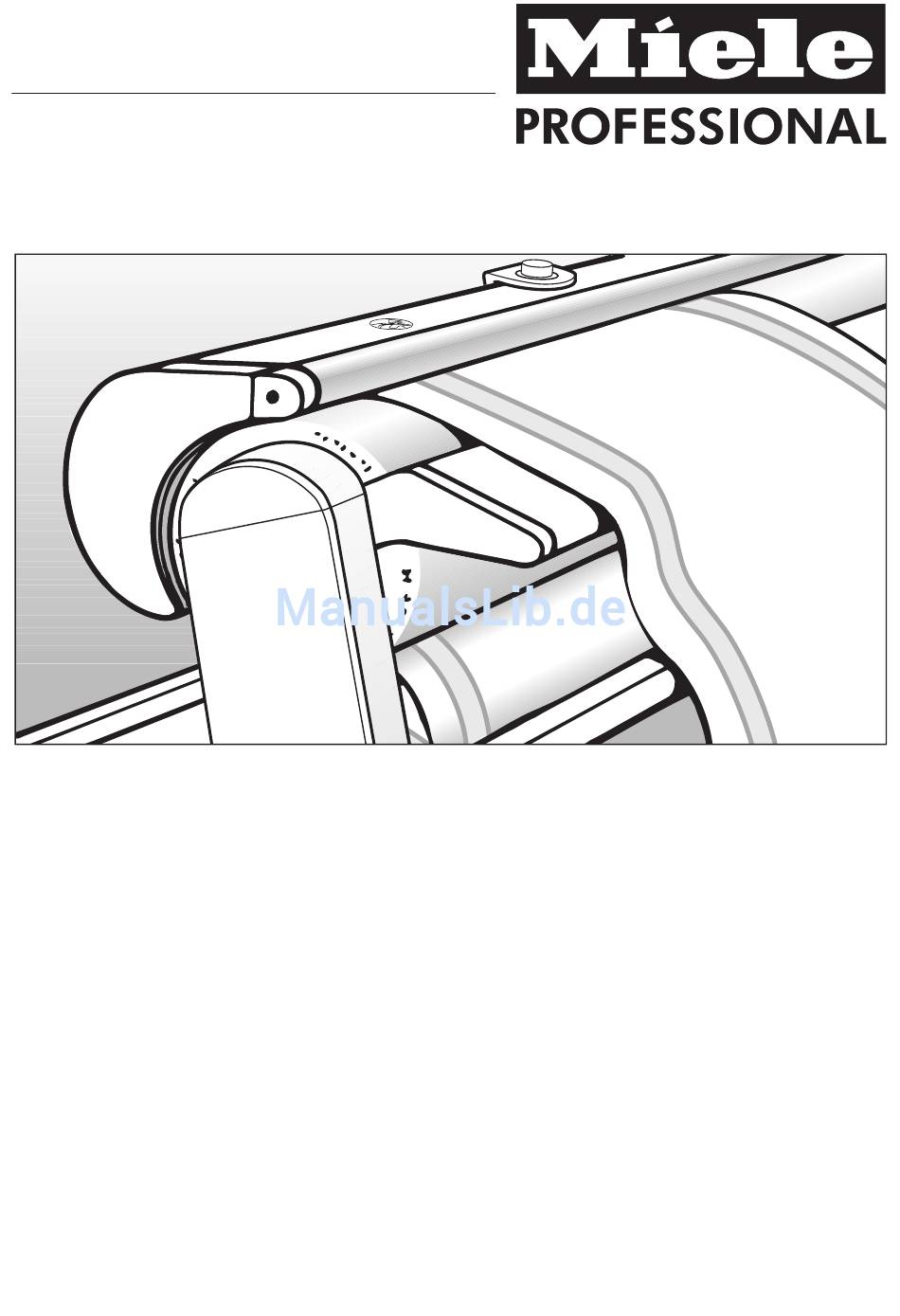

Gebrauchsanweisung

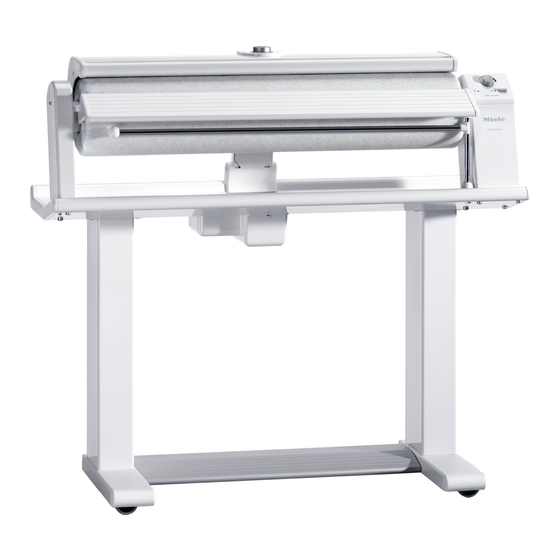

Heißmangel
HM 16-83
de - DE
Lesen Sie unbedingt die Gebrauchs-
anweisung vor Aufstellung –
Installation – Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
M.-Nr. 07 660 470

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele HM 16-83

  • Seite 1 Gebrauchsanweisung Heißmangel HM 16-83 de - DE Lesen Sie unbedingt die Gebrauchs- anweisung vor Aufstellung – Installation – Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 07 660 470...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Gerätebeschreibung ..........3 Sicherheitshinweise und Warnungen .
  • Seite 3: Gerätebeschreibung

    Gerätebeschreibung a Temperaturwähler g Wäschestange b Not-Entriegelung h Anlagebrett c Schalterblende i Walze d Anschlusskabel j Mulde e Fußschalter k Fingerschutzleiste f Wäschetisch...
  • Seite 4 Gerätebeschreibung Schalterblende a Walzengeschwindigkeits-Wähler c Schalter I-0 "Ein-Aus" b Anzeigeleuchte I-0 "Ein-Aus" d Anzeigeleuchte C "Temperatur"...
  • Seite 5: Sicherheitshinweise Und Warnungen

    Zweifelsfall die Hausinstal- Anweisung durch eine verantwortliche lation durch eine Fachkraft überprüft Person benutzen. wird. Miele kann nicht für Schädenverant- wortlich gemacht werden, die durch ei- nen fehlenden oder unterbrochenen Schutzleiter verursacht werden (z. B. elektrischer Schlag).
  • Seite 6: Sachgemäßer Gebrauch

    Benutzer entstehen, für die der und Krawatten können von der Walze Hersteller keine Haftung übernimmt. erfasst werden. Reparaturen dürfen nur von Miele auto- risierten Fachleuten durchgeführt wer- Vor der Benutzung der Mangel Fin- gerringe, Armbänder, Ketten und Uhren den.
  • Seite 7: Benutzung Von Zubehör

    Fehlerstrom- Schutzschalter verwendet werden. Benutzung von Zubehör Zubehörteile dürfen nur dann einge- baut werden, wenn sie ausdrücklich von Miele freigegeben sind. Wenn an- dere Teile an- oder eingebaut werden, gehen Ansprüche aus Garantie, Ge- währleistung und / oder Produkthaftung verloren.
  • Seite 8: Ihr Beitrag Zum Umweltschutz

    Ihr Beitrag zum Umweltschutz Entsorgung der Transportver- Entsorgung des Altgerätes packung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträgli- cherheit notwendig waren.
  • Seite 9: Verschieben

    Verschieben Der Arbeitsplatz zum Mangeln Die Mangel ist mit vier Laufrollen aus- gerüstet. Sie benötigen einen höhenverstellbaren ^ Die Mangel am Wäschetisch fassen Stuhl und eine Ablagefläche für die ge- und vor sich her schieben oder zie- bügelte Wäsche. hen. Zum Überwinden von Hindernissen wie Teppichkanten oder Türschwellen, aber auch zum Lenken:...
  • Seite 10: Anschließen

    Anschließen Elektro-Anschluss Vor der ersten Inbetriebnahme: Die Mangel ist für den Anschluss an Für den Transport ist die Walze mit ei- eine ordnungsgemäß installierte ner Folie gegen Staub geschützt. Schutzkontakt-Steckdose für AC 220-240 V 50-60 Hz ausgerüstet. Sobald der Stecker eingesteckt und die Mangel eingeschaltet wird, hebt Die Leistungsaufnahme und Netzab- die Mulde automatisch ab.
  • Seite 11: Vor Dem Mangeln

    Vor dem Mangeln Vorbereiten der Wäsche Recken und Glattziehen Richtig vorbereitete Wäsche ist Voraus- Die feuchte Wäsche wie gewohnt re- setzung für ein gutes Mangelergebnis. cken. Deshalb die Wäsche vor dem Mangeln: Bänder, Träger und Säume glattstrei- chen. – auf richtige Restfeuchte kontrollieren Große Teile wie Tischdecken, Bettlaken –...
  • Seite 12: Wirksamkeit Des Fingerschutzes Überprüfen

    Vor dem Mangeln Wirksamkeit des Fingerschutzes überprüfen Die Fingerschutzleiste ist eine Sicher- heitseinrichtung, die zur Funktionsüber- prüfung vor jedem Mangeln betätigt werden sollte. ^ Bei eingeschalteter Mangel den Fuß- schalter ganz durchtreten. – Die Mulde legt sich an die drehen- de Walze.
  • Seite 13: Mangeln

    Mangeln Faserart Punkt- Temperatur- symbol stufen ß Pflegeleicht / niedrige Synthetik Temperatur ßß Wolle / mittlere Seide Temperatur ßßß Leinen / hohe Baumwolle Temperatur 40 - 60°C Ein- und Ausschalten Die Mangel wird mit dem Schalter I-0 "Ein-Aus" ein- und ausgeschaltet. Zum Einschalten ^ Schalter eindrücken –...
  • Seite 14: Walzengeschwindigkeit Wählen

    Mangeln Walzengeschwindigkeit wählen Mangeln Die Walzengeschwindigkeit kann von Der Bügelvorgang wird mit dem Fuß- niedriger (ca. 2 m/min) bis hoher (ca. schalter gesteuert. Er hat drei Schalt- 4,5 m/min) Walzengeschwindigkeit in stellungen: fünf Stufen eingestellt werden. Eine niedrige Walzengeschwindigkeit erleichtert das Mangeln kompliziert ge- formter Teile, wie z.B.
  • Seite 15: Wäsche Anlegen

    Mangeln Wäsche anlegen Tipps ^ Die Mangelwäsche auf dem Anlage- Wenn sich beim Einlauf der Wäsche brett fadengerade ausrichten und Falten bilden: glattstreichen. Mangelvorgang unterbrechen, Wäsche- stück ein Stück zurückziehen und glatt- streichen. Evtl. mit einem feuchten Schwamm oder Tuch nachfeuchten. Möglichst immer die gesamte Walzen- breite ausnutzen, dann bleibt die glatte Oberfläche der Walzenbewicklung er-...
  • Seite 16: Nach Dem Mangeln

    Mangeln Nach dem Mangeln Spannungsausfall ^ Mangel ausschalten Bei Spannungsausfall Not-Entriege- ^ Temperaturwähler auf I stellen. lung betätigen. ^ Netzstecker aus der Steckdose zie- Wenn während des Mangelns der hen. Strom ausfällt, bleibt die Mulde an der Walze angelegt. Das Wäschestück wird Soll die Mangel weggestellt werden: festgehalten und es besteht die Gefahr, dass es versengt.
  • Seite 17: Bügel-Praxis

    Mangel-Praxis Bitte werten sie die Hinweise zur Mangel-Praxis als jeweils "eine von mehreren Möglichkeiten". Sicher wer- den Sie im Laufe Ihrer Mangelerfah- rung Möglichkeiten herausfinden, die Ihnen in der Handhabung besser lie- gen. Handtücher, Geschirrtücher, Servietten usw. Fadengerade zum Anlagebrett Man- geln, dann verziehen sich die Textilien nicht und können leicht zusammenge- ^ Den ungebügelten Teil des Tuches –...
  • Seite 18: Bettbezüge

    Mangel-Praxis Bettbezüge Kopfkissen-Bezüge ^ Zuerst die geschlossene Knopfloch- leiste bügeln (wie beim Bettbezug). Dann den ganzen Bezug von beiden Seiten bügeln. Befinden sich die Knöpfe zur Bügel- mulde, Knöpfe nicht mitbügeln. Trägerschürzen ^ Träger nebeneinander bis zum Latz und über den Latz bis zum Bund Mangeln.
  • Seite 19: Pflegen

    Tuch jedoch unansehnlich werden, Wenn sich z.B. Kalkablagerungen bzw. so kann man es leicht austauschen. Stärkereste an der Mulde abgesetzt ha- Mangeltücher sind beim Miele-Kunden- ben, so können diese mit handelsübli- dienst nachkaufbar. chen Spül- und Putzmitteln entfernt werden. Die Reinigung wird bei kalter Mangeltuch austauschen Mulde durchgeführt...
  • Seite 20 Pflegen ^ Verschnürungen an der linken und ^ Das an der Walze befestigte Baum- wolltuch ganz abwickeln und glatt rechten Walzenseite lösen. nach unten hängen lassen. ^ Mangeltuch abwickeln. ^ Das Baumwolltuch an beiden Seiten anfassen, stramm ziehen und so über die Bügelmulde legen.
  • Seite 21 Pflegen ^ Das neue Mangeltuch mit der ^ Fußschalter treten und das Mangel- Schnittkante in die Ansatzfuge legen tuch glatt "aufmangeln". (Bänder außen, Umschlagnähte in- Darauf achten, dass die Bänder nicht nen) und glattsteichen. mit eingewickelt werden. Nach ein paar Umdrehungen der Walze, wenn sich das Ende des Mangeltuches gerade unter der Mulde befindet:...
  • Seite 22 Pflegen ^ Bänder an der linken und rechten Seite der Walze festziehen, verknoten und unter das Mangeltuch stecken. ^ Anlagebrett wieder einsetzen. ^ Mangel einschalten – die Mulde hebt...
  • Seite 23: Störungshilfen

    Störungshilfen Sie können die meisten Störungen und Fehler, zu denen es im täglichen Betrieb kommen kann, selber beheben. In vielen Fällen können sie Zeit und Kosten spa- ren, da Sie nicht den Kundendienst rufen müssen. Die nachfolgende Tabelle soll Ihnen dabei helfen, die Ursache einer Störung oder eines Fehlers zu finden und zu beseitigen.
  • Seite 24: Kundendienst

    Kundendienst Reparatur Zur Ausführung von Reparaturen be- nachrichtigen Sie bitte – Ihren Miele-Fachhändler oder – den Miele-Werkkundendienst unter der Telefonnummer: D Deutschland 0800 22 44 666 A Österreich 050 800 300* (*österreichweit zum Ortstarif) L Luxemburg (00352) 4 97 11-20/22 Der Kundendienst benötigt Typ und Fa-...
  • Seite 25: Technische Daten

    Technische Daten Höhe 96 cm Breite 105 cm Tiefe 38 cm Gewicht ca. 38 kg max. Bodenbelastung 372 Newton Anschlussspannung siehe Typenschild Anschlusswert siehe Typenschild Absicherung siehe Typenschild Erteilte Prüfzeichen VDE, Funkschutz Schallleistungspegel 53,5 dB(A) gemessen nach DIN (IEC) 45 635 Kennzeichnung nach Maschinen-Lärmverordnung 3.
  • Seite 28 Änderungen vorbehalten/2309 M.-Nr. 07 660 470 / 00...
