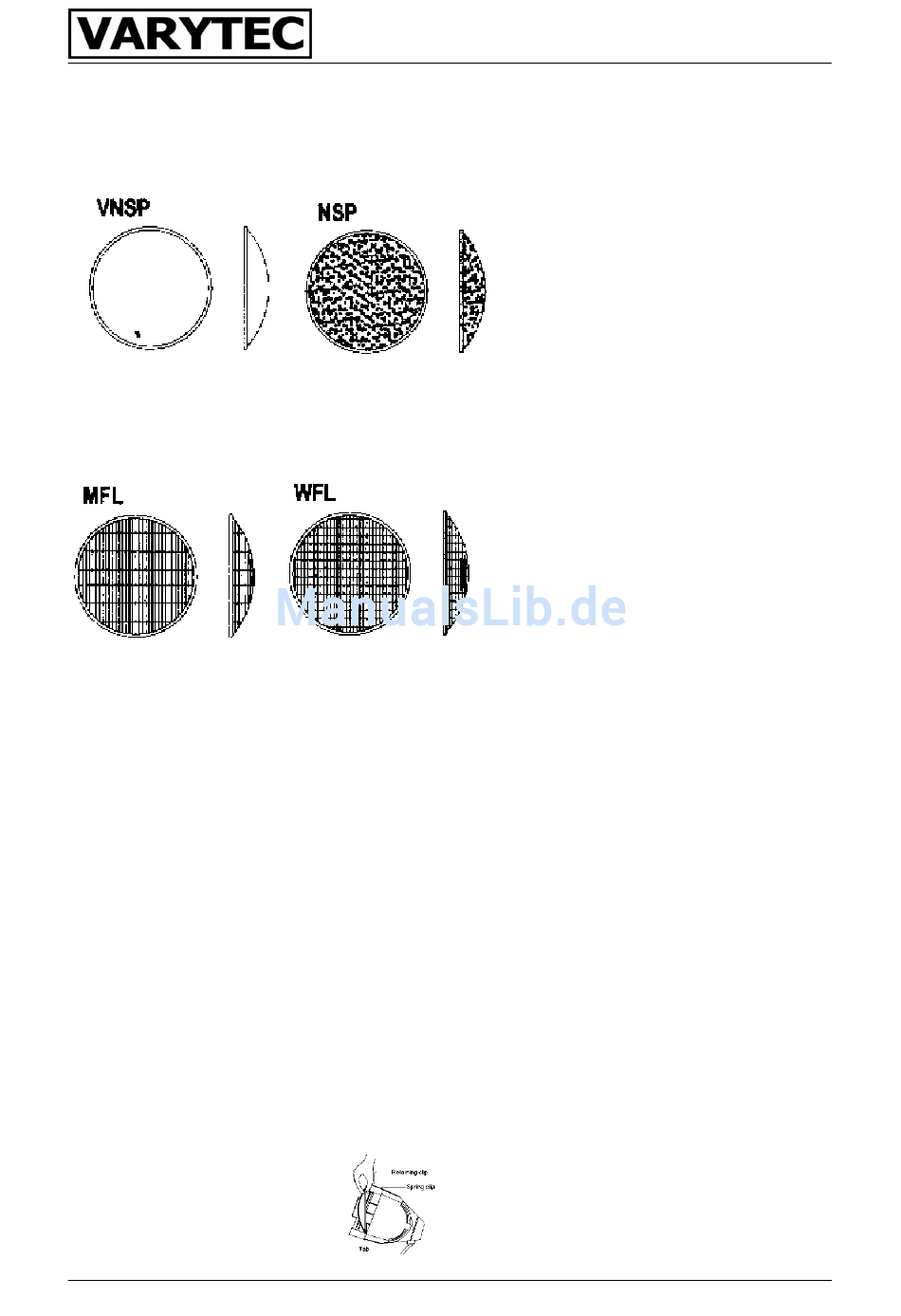

5. Linsen Bestimmung
Die Linsen für die CDM PAR gibt des in 4 Ausführungen. Die Art der Strahlenverteilung kann an der
Beschaffenheit der Linse festgestellt werden.
sehr enger Spot
Klares Glas
15° Runde Abbildung
Mittlerer Flood
Längs Facetten 6x22mm
21° x 34° Ovale Abbildung
6. Wechseln der CDM PAR Linse
Wechseln Sie die Linse wenn Sie gesprungen ist oder starke Kratzer hat.
Warnung! Betreiben sie die CDM PAR niemals ohne eingesetzte Linse.
6.1.
Installieren der Linse
1. Stellen sie das Gerät vor sich, so das sie die Linsenseite sehen. Kippen sie das Gerät leicht
nach oben.
2. Drehen sie den Linsenrotationsring mit dem Clip nach oben, so dass er direkt unter dem
äußeren Halteclip sitzt.
3. Stellen sie eine Seite der Linse auf den unteren Rand des Rotationsringes und drücken sie die
andere Seite in die Fassung.
4. Achten sie darauf das die convexe Seite nach Außen zeigt, da das entnehmen der Linse
sonst erschwert wird.
Enger Spot
geriffeltes Glas
19° Runde Abbildung
Weiter Flood
Viele Facetten 6 x 12mm
30° x 51° Ovale Abbildung
6 / 8
