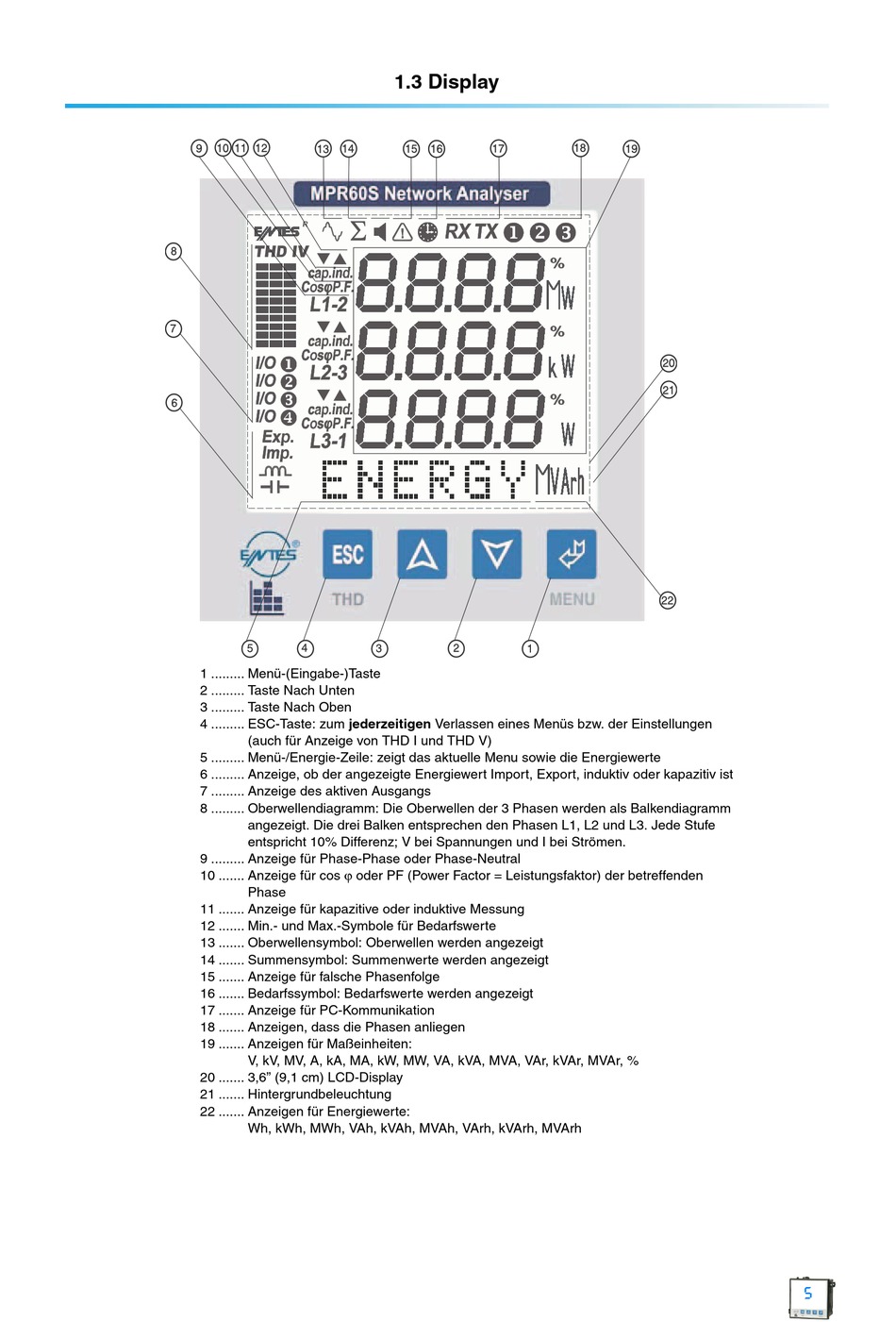

1 ......... Menü-(Eingabe-)Taste
2 ......... Taste Nach Unten
3 ......... Taste Nach Oben
4 ......... ESC-Taste: zum jederzeitigen Verlassen eines Menüs bzw. der Einstellungen
(auch für Anzeige von THD I und THD V)
5 ......... Menü-/Energie-Zeile: zeigt das aktuelle Menu sowie die Energiewerte
6 ......... Anzeige, ob der angezeigte Energiewert Import, Export, induktiv oder kapazitiv ist
7 ......... Anzeige des aktiven Ausgangs
8 ......... Oberwellendiagramm: Die Oberwellen der 3 Phasen werden als Balkendiagramm
angezeigt. Die drei Balken entsprechen den Phasen L1, L2 und L3. Jede Stufe
entspricht 10% Differenz; V bei Spannungen und I bei Strömen.
9 ......... Anzeige für Phase-Phase oder Phase-Neutral
10 ....... Anzeige für cos ϕ oder PF (Power Factor = Leistungsfaktor) der betreffenden
Phase
11 ....... Anzeige für kapazitive oder induktive Messung
12 ....... Min.- und Max.-Symbole für Bedarfswerte
13 ....... Oberwellensymbol: Oberwellen werden angezeigt
14 ....... Summensymbol: Summenwerte werden angezeigt
15 ....... Anzeige für falsche Phasenfolge
16 ....... Bedarfssymbol: Bedarfswerte werden angezeigt
17 ....... Anzeige für PC-Kommunikation
18 ....... Anzeigen, dass die Phasen anliegen
19 ....... Anzeigen für Maßeinheiten:
V, kV, MV, A, kA, MA, kW, MW, VA, kVA, MVA, VAr, kVAr, MVAr, %
20 ....... 3,6" (9,1 cm) LCD-Display
21 ....... Hintergrundbeleuchtung
22 ....... Anzeigen für Energiewerte:
Wh, kWh, MWh, VAh, kVAh, MVAh, VArh, kVArh, MVArh
