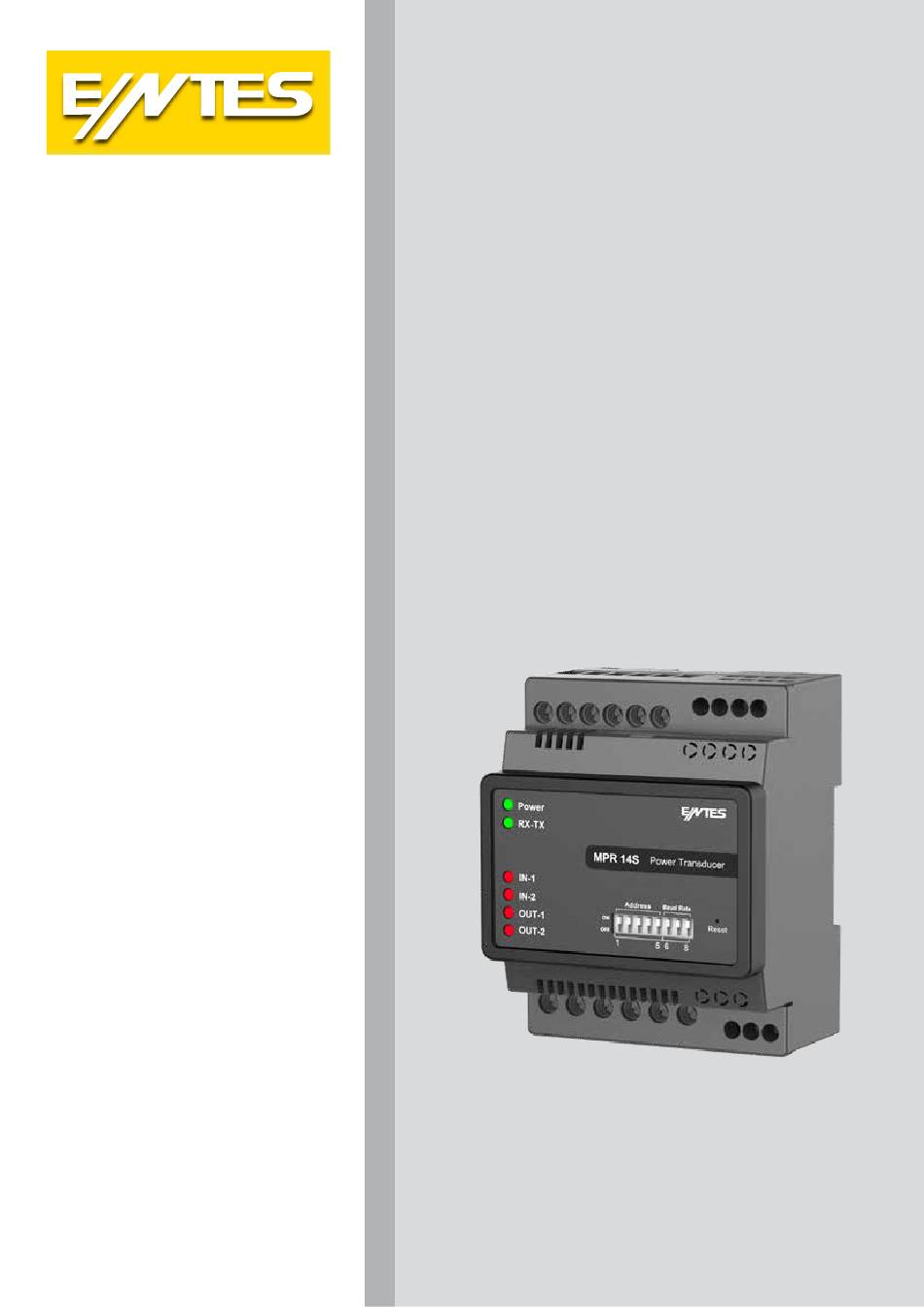

  • Seite 1 MPR-1X Serie Netzwerkanalysatoren Gebrauchsanweisung www.enteselektronik.com...
  • Seite 2 Index SICHERHEIT UND WARNHINWEISE ..............3 Vorsicht ........................3 Safety ........................3 GESCHÄFTSBEDINGUNGEN ................4 Einleitung ........................5 General Specifications ...................5 Anwendungen ......................6 MPR-1-Produktfamilie ....................7 Aussehen und Schnittstelle ..................7 Terminalstrukturen ....................8 MPR-14S Terminalstruktur: ..................8 Structure of the MPR-15S-22 Terminal: ..............8 MPR-16S-21 Terminalstruktur: ................9 MPR-17S-23 Terminalstruktur: ................10 VERBINDUNGSARTEN ..................12 3P4W-Anschluss (dreiphasig, vieradrig) ..............12 3P3W-Anschluss (Dreiphasen-Dreileiter) .............13...
  • Seite 3 SICHERHEIT UND WARNHINWEISE Vorsicht Die Nichtbeachtung der folgenden Anweisungen kann zum Tod oder zu schweren Verletzungen führen. • Die Installation des Geräts muss von geschultem Personal durchgeführt werden. • Unterbrechen Sie die gesamte Stromversorgung, während das Gerät installiert wird. Verwenden Sie in der Schalttafel, in der die Installation erfolgt, einen geeigneten Schutzschalter. •...
  • Seite 4 GESCHÄFTSBEDINGUNGEN Betriebsbedingungen Wertebereich Betriebsspannung 95–270 VAC/DC (±10 %) (12–50 VDC (für MPR-1X-D) Frequenzbereich 50/60 Hz (± 10%) Maximal messbarer Strom 6A, Messung ohne Stromwandler sollte nicht durchgeführt werden. Maximal gemessene Spannung 300 VAC (VLN) / 480x VAC (VLL) Betriebstemperaturbereich -10 ~ +70 ºC Lagertemperaturbereich -20 ~ +80 ºC Maximale Umgebungsfeuchtigkeit...
  • Seite 5 Einleitung General Specifications • Großer Versorgungsbereich (95–270 VAC/DC ± 10 %, 12–50 VDC für MPR-1X-D-Serie) • 3 Strommesseingänge • 4 verschiedene Sprachoptionen • 4 MB Interner Speicher • Echtzeituhr (RTC) • Alarm • Zeitzähler (Betriebsstunde und Gesamtstunde) • RS-485 Modbus RTU-Kommunikation •...
  • Seite 6 Bedarfs- und Maximalbedarfsparameter, gemessen nach Bedarfszeit: o Strom o Wirkleistung o Scheinleistung • Isolierter digitaler Eingang und Ausgang • Relais und Analogausgang • Möglichkeit, 256 Ereignisprotokolle zu führen • DIN4-Schienenmontage • Passwort-Einstellungsschutz • Möglichkeit, Transformatoreinstellungen zu ändern • Messung mit 5 verschiedenen Anschlüssen: 3- Phase 4-Leiter, 3-Phasen-3-Leiter, 3-Phasen- Aron, 3-Phasen-4-Leiter symmetrisch, 3-Phasen-3-Leiter symmetrisch •...
  • Seite 7 MPR-1-Produktfamilie 3xV, 3xl, Frequency, W VAr, VA,SP, SQ,SS, kWh, kVArh, Produktmodell Bedarf, Max, Min, Cosj, I neutral 95-270 VAC/DC Besleme MPR-14S DIN4 MPR-15S-22 DIN4 MPR-16S-21 DIN4 MPR-17S-23 DIN4 12-50 VDC Besleme MPR-14S-D DIN4 MPR-15S-22-D DIN4 MPR-16S-21-D DIN4 MPR-17S-23-D DIN4 Aussehen und Schnittstelle Die Vorderansicht des Geräts sieht wie folgt aus:...
  • Seite 8 Terminalstrukturen In diesem Abschnitt werden Terminalstrukturen gemäß den Modellen erläutert: MPR-14S Terminalstruktur: A(+) B(-) Structure of the MPR-15S-22 Terminal: DOC-Anschlüsse werden als gemeinsamer Digitalausgang bezeichnet. Mit diesem Anschluss wird eine Referenzverbindung für den Digitalausgang hergestellt. DO1 und DO2 beziehen sich auch auf die digitalen Ausgangsklemmen 1 und 2.
  • Seite 9 Digitale Eingangsanschlüsse: INC, IN1, IN2 Der INC-Anschluss ist der gemeinsame Punkt (Referenz) und die Eingänge IN1 und IN2 werden als digitale Eingänge zwischen 5 und 30 V verwendet. Die Eingänge haben einen Isolationspegel von 1 kV. Digitale Ausgangsklemmen: OC, O1, O2 O1- und O2-Klemmen werden als isolierte digitale Ausgänge verwendet, wobei die OC-Klemme der gemeinsame Punkt (Referenz) ist.
  • Seite 10 MPR-17S-23 Terminalstruktur: Da der AOC-Anschluss der gemeinsame Punkt (Referenz) ist, wird der analoge Strom- oder Spannungsausgang über die AIO- bzw. AVO-Anschlüsse bereitgestellt. Nur eines der AVO- und AIO-Terminals wird gleichzeitig verwendet. Analoge Ausgangsanschlüsse: AOC, AVO, AIO Der AOC-Anschluss ist der gemeinsame Punkt (Referenz) und der analoge Strom- oder Spannungsausgang wird von AIO- bzw.
  • Seite 11 Stromklemmen: K1, L1, K2, L2, K3, L3 Für den Anschluss eines Dreiphasensystems an diese Klemmen muss ein externer Stromtransformator verwendet werden, der einen Strom von bis zu 5 A aufnehmen kann. Versorgungsklemmen: A1, A2 Stellen Sie an diesen Klemmen den Versorgungsanschluss für 95–270 VAC/DC (12–50 VDC für MPR-1X-D) her.
  • Seite 12 VERBINDUNGSARTEN Da an den Strommesseingängen des Gerätes ein Shunt vorhanden ist, ist es zwingend erforderlich, für den Anschluss der Stromeingänge einen externen Stromwandler zu verwenden. Soll das Gerät an der gleichen Stromleitung mit anderen Shunt-Analysatoren verwendet werden, empfiehlt es sich, das Gerät am letzten Punkt der Strommessleitung zu platzieren.
  • Seite 13 3P3W-Anschluss (Dreiphasen-Dreileiter) Bei diesem Verbindungstyp werden drei Spannungs- und drei Stromanschlüsse hergestellt, wie in der Abbildung unten dargestellt. ARON-Verbindung Bei dieser Anschlussart werden drei Spannungs- und zwei Stromanschlüsse hergestellt. Stroman- schlüsse werden an der 1. und 3. Phase vorgenommen, wie in der Abbildung unten dargestellt.
  • Seite 14 3P4W BLN-Anschluss (dreiphasig, 4-adrig, symmetrisch) Bei dieser Anschlussart werden vier Spannungs- und ein Stromanschluss hergestellt. Das Gerät zeigt auf dem Bildschirm den am mit der ersten Phase verbundenen Stromeingang gemessenen Wert mit dem gleichen Wert für die anderen Phasen an. 3P3W BLN-Anschluss (dreiphasig, symmetrisch, dreiadrig) Bei dieser Anschlussart werden drei Spannungs- und ein Stromanschluss hergestellt.
  • Seite 15 Abschlusswiderstand der Kommunikationsleitung RS-485-Kommunikationsklemmen werden für die Modbus-RTU-Kommunikationsverbindung verwendet. A(+)- und B(-)-Klemmen werden zwischen Geräten parallel geschaltet. Wenn die Kommunikationsentfernung 10 Meter überschreitet und sich mehr als ein Gerät in der Leitung befindet, kann es zu einem Ungleichgewicht in der Kommunikation kommen. In diesem Fall: •...
  • Seite 16 Gerätekommunikationseinstellungen Geräteadresse und Baudrateneinstellungen werden mit Hilfe des DIP-Schalters am Gerät vorgenom- men. Die ersten 3 Bits der 8 Bit-Adressinformationen werden durch die Zahl bestimmt, die an die Mod- bus 17124-Adresse geschrieben wird. Die anderen 5 Bits werden mit den Pins 1 bis 5 am DIP-Schalter am Gerät eingestellt.
  • Seite 17 TECHNISCHE INFORMATIONEN UND ANHÄNGE Technische Information Technical properties Value Abmessungen DIN 4 Spannungsmessbereich 10~300 VAC(VLN) 10~480 VAC(VLL) Messbereich mit Transformator 10V~999 kV Genauigkeit %0.5 ± 1 Ziffer Eingangsimpedanz 1.8 MΩ Bürde (Eingangslast) < 0.5 VA Strommessgenauigkeit %0.5 ± 1 Ziffer Nennstrom 1A, 5A Mindeststrom...
  • Seite 18 IEC 61557-12-Spezifikationen KONFORMITÄT IEC 61557-12 Ed. 2 PMD-Funktionen Merkmale Beispiele für mögliche Weitere Zusatzmerkmale Supply quality evaluation function (option) PMD Classification Sollwert Luftfeuchtigkeit + Höhe Für Wirkleistung oder Wirkenergie Betriebsleistung Klasse (falls Funktion vorhanden) Betriebsleistung Symbol für Klasse nach CEU Weitere Messbereich Funktionen...
  • Seite 19 Einhaltung von Standards Standard Jahr Titel IEC 61557-12 2008 Elektrische Sicherheit in Niederspannungsverteilungssystemen – 1 bis zu kV AC(aa) und 1,5 kV DC(da) – Geräte zum Prüfen, Messen oder Überwachen von Schutzsystemen – Kapitel 10: Leistungsmessung und -überwachung Systeme IEC 61326-1 2005 Elektrische Mess-, Steuer- und Laborgeräte –...
  • Seite 20 EN 61000-3-2 2010 Elektromagnetische Verträglichkeit (EMV) – Teil 3-2: Grenzwerte – Grenzwerte für harmonische Stromemissionen (Hardware- Eingangsstrom ≤ 16 A pro Phase) Elektromagnetische Verträglichkeit (EMV).) EN 61000-3-3 2011 Teil 3 -3: Grenzwerte - Nennstrom pro Phase Begrenzung von Spannungsänderungen, Spannungsschwankungen und Flicker in allgemeinen Niederspannungsversorgungssystemen für Hardware mit 16 A und nicht anschlussbedingt...
  • Seite 21 ENTES Elektronik Cihazlar Imalat ve Ticaret A.S. Adr: Dudullu OSB; 1. Cadde; No:23 34776 Umraniye - ISTANBUL / TÜRKİYE Tel: +90 216 313 01 10 Fax: +90 216 314 16 15 E-mail: contact@entes.eu Web: www.entes.eu Call Center Technischer Support: +90 850 888 84 25...
