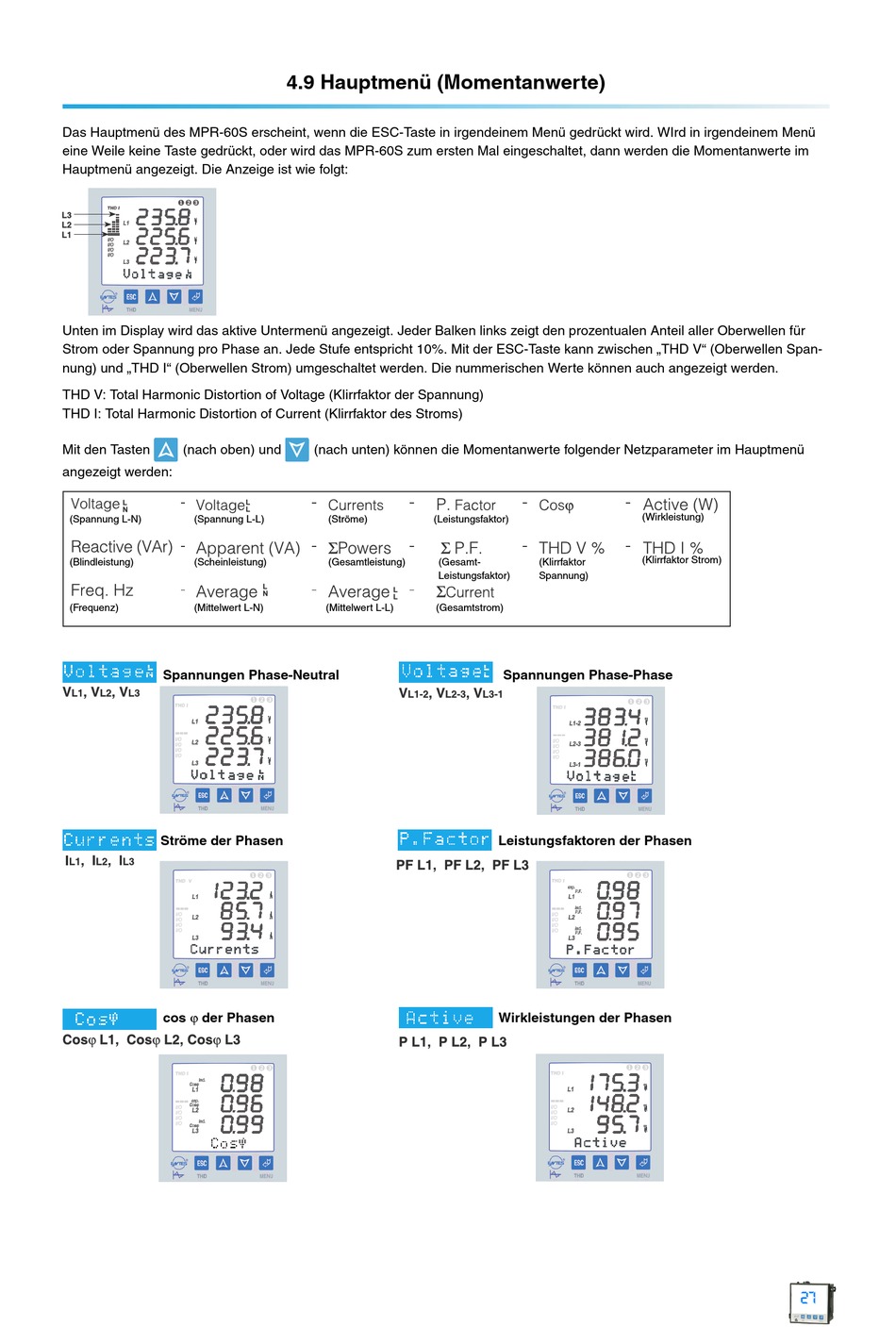

Das Hauptmenü des MPR-60S erscheint, wenn die ESC-Taste in irgendeinem Menü gedrückt wird. WIrd in irgendeinem Menü
eine Weile keine Taste gedrückt, oder wird das MPR-60S zum ersten Mal eingeschaltet, dann werden die Momentanwerte im
Hauptmenü angezeigt. Die Anzeige ist wie folgt:
Unten im Display wird das aktive Untermenü angezeigt. Jeder Balken links zeigt den prozentualen Anteil aller Oberwellen für
Strom oder Spannung pro Phase an. Jede Stufe entspricht 10%. Mit der ESC-Taste kann zwischen „THD V" (Oberwellen Span-
nung) und „THD I" (Oberwellen Strom) umgeschaltet werden. Die nummerischen Werte können auch angezeigt werden.
THD V: Total Harmonic Distortion of Voltage (Klirrfaktor der Spannung)
THD I: Total Harmonic Distortion of Current (Klirrfaktor des Stroms)
Mit den Tasten
(nach oben) und
angezeigt werden:
(Spannung L-N)
(Spannung L-L)
(Blindleistung)
(Scheinleistung)
(Frequenz)
(Mittelwert L-N)
Spannungen Phase-Neutral
Ströme der Phasen
cos ϕ der Phasen
4.9 Hauptmenü (Momentanwerte)
(nach unten) können die Momentanwerte folgender Netzparameter im Hauptmenü
(Ströme)
(Leistungsfaktor)
(Gesamtleistung)
(Gesamt-
Leistungsfaktor)
(Mittelwert L-L)
(Gesamtstrom)
(Wirkleistung)
(Klirrfaktor Strom)
(Klirrfaktor
Spannung)
Spannungen Phase-Phase
Leistungsfaktoren der Phasen
Wirkleistungen der Phasen
27
