Inhaltszusammenfassung für Entes EMK-01

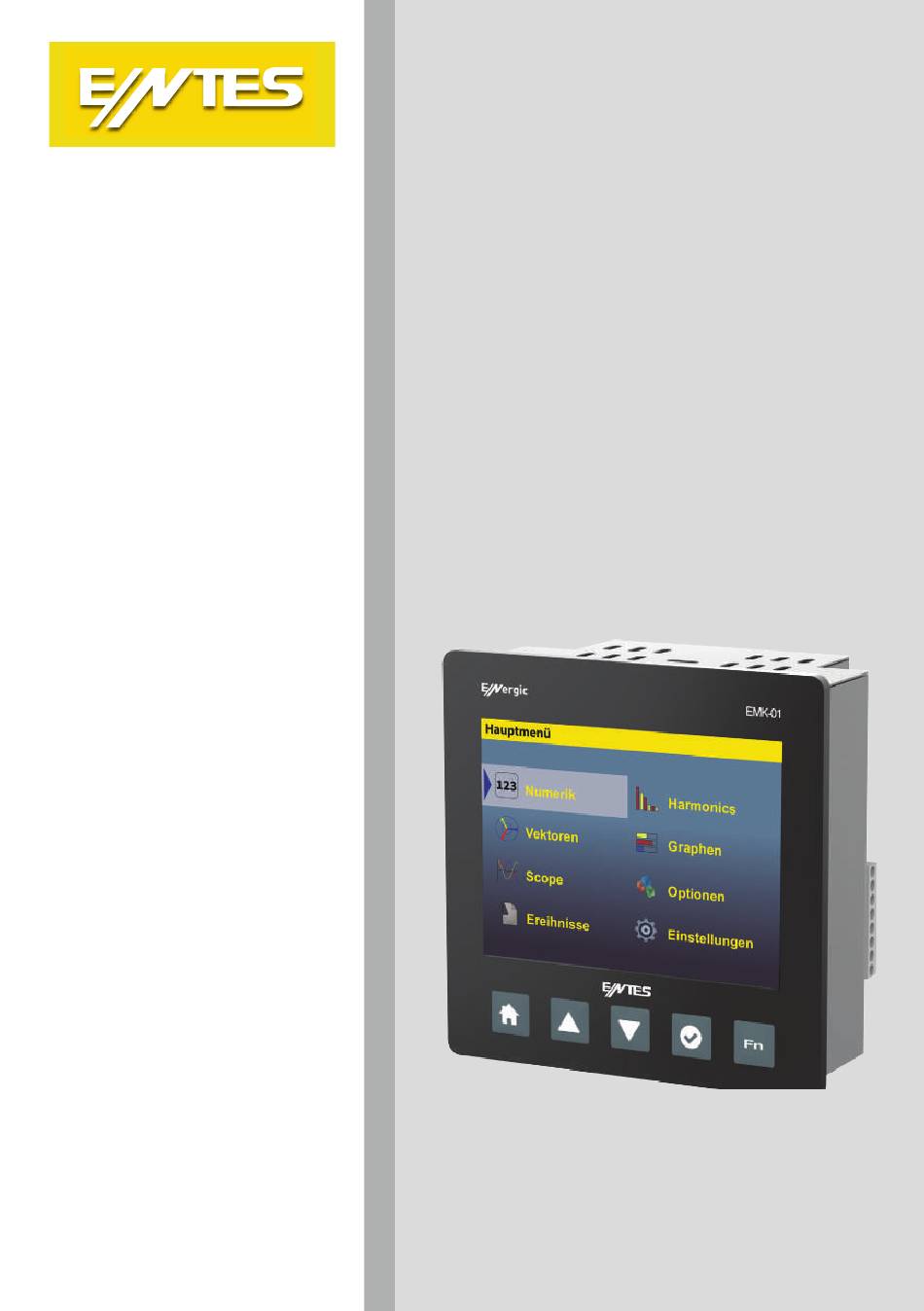

- Seite 1 EMK-01 Klasse A Qualitätsanalysator www.enteselektronik.com...
-
Seite 2: Inhaltsverzeichnis
7.4. Strommesseingänge ..........................7 7.6. Ethernet..............................8 7.6.1. LAN-Verbindung des EMK-01...................... 8 7.6.2. WiFi-Verbindung des EMK-01 ..................... 9 7.6.3. LAN-Verbindung des EMK-01 über NAT-Server ................9 7.7.USB ............................... 10 7.8. Temperatursensor ..........................10 7.9. Digitale Ein- und Ausgänge ........................10 8. -
Seite 3: Einleitung
1. Einleitung Der Klasse-A-Qualitätsanalysator EMK-01 ist für die Messung der Qualität von Niederspannungs- und MV-Spannungsnetzen gemäß der Norm EN 50160 ausgelegt. Die Messungstechnik ist gemäß IEC 61000-4-30: Elektromagnetische Verträglichkeit (EMV) - Teil 4-30: Prüf- und Messverfahren - Verfahren zur Messung der Spannungsqualität, Messungsklasse A entwickelt. -
Seite 4: Gerätebeschreibung
4. Gerätebeschreibung 4.1. Frontplatte Numerik Harmonics Vektoren Graphen Optionen Ereihnisse Einstellungen Abb. 1. Etikette an der Frontplatte Taste zum Abbruch oder Zurückkehren Taste zum Scrollen nach oben im Menü oder zum Erhöhen der Parameterwerte. Taste zum Scrollen nach unten im Menü oder zum Verringern der Parameterwerte. Taste zum Aufrufen des Menüs und zum Auswahl der Parameter Fn (Zoom)-Taste zur Änderung der Funktionen der anderen Tasten 4.2. -
Seite 5: Gemessene Parameter
5. Gemessene Parameter Der Klasse-A-Qualitätsanalysator EMK-01 dient zur Messung und Überwachung elektrischer Parameter in 2-, 3- und 4-Leiternetzen sowie TN- und TT-Netzen. Die Architektur des EMK-01- Qualitätsanalysators basiert auf einem schnellen 32-Bit-RISCMikroprozessor, der eine hohe Rechenleistung bietet, um sicherzustellen, dass das Gerät den IEC 61000-4-30 Class A-Standard vollständig erfüllt. -
Seite 6: Installation
Belüftung zu gewährleisten. Während der Montage soll ein Abstand von oben und unten von mindestens 60 mm und von beiden Seiten ein Abstand von 20 mm vorhanden sein.EMK-01 wird mit zwei Schrauben an der Ober- und Unterseite an der Tür der Kontrolltafel befestigt. -
Seite 7: Erdungsleiter
Symbol gekennzeichnet. 7.2. Netzspannung Eine Netzspannung ist erforderlich, damit EMK-01 funktioniert. Die Kategorie und der Pegel der erforderlichen Netzspannung sind auf der Rückseite angegeben. Stellen Sie vor dem Anlegen der Netzspannung sicher, dass der Spannungspegel und die Betriebsfrequenz mit den Angaben auf dem Etikett übereinstimmen. -
Seite 8: Ethernet
7.5. RS-485 EMK-01 verfügt über eine RS-485-Schnittstelle, die das Modbus RTU-Protokoll unterstützt. Für die RS-485-Verbindung befinden sich A- und B-Verbindungen an einer separaten Klemme auf der Rückplatte des Geräts. Schutz ist nicht erforderlich. Warnung İ EMK-01 hat keinen Abschlusswiderstand. Wenn das angeschlossene Gerät sich am Ende der RS-485-Leitung befindet, muss es mit einem 120 Ω-Widerstand... -
Seite 9: Wifi-Verbindung Des Emk-01
7.6.2. WiFi-Verbindung des EMK-01 7.6.3. LAN-Verbindung des EMK-01 über NAT-Server Wenn eine Zugriffsanforderung (über Internet) an EMK-01 gesendet wird, das in einem lokalen Netzwerk hinter einem Router mit aktivem NAT-Server installiert ist, sollen die folgenden Parameterkonfigurationen auf dem Router vorgenommen werden.. -
Seite 10: Usb
Parameter IP-public als public-IP festgelegt, die vom Internet-Server erhalten wird. 7.7.USB EMK-01 verfügt über eine USB-Schnittstelle vom Typ-B, um das Gerät direkt an den Computer anzuschließen. Nachdem EMK-01 mit einem USB-Kabel an den Computer angeschlossen wurde, soll die richtige Kommunikationsschnittstelle in der Software ausgewählt werden. -
Seite 11: Geräteinstellungen
Geräteeinstellungen zuzugreifen und die Konfiguration vorzunehmen. Einige Einstellungen des Geräts können nur über die Software konfiguriert werden.. 8.1. Sprache Die Werkseinstellung der Sprache des EMK-01 ist Englisch. Wählen Sie die entsprechende Sprache aus der Sprachenliste und bestätigen Sie. Das Gerätemenü ändert sich sofort entsprechend der ausgewählten Sprache. -
Seite 12: Netzform
8.2.1. Netzform EMK-01 ist für verschiedene Anschlüsse je nach Messanforderung oder Netzwerktyp ausgelegt. Die Verbindungseinstellungen definieren den Netzwerktyp, mit dem EMK-01 verbunden ist. Das Hauptanschlussdiagramm von EMK-01 ist in Abschnitt 7.3 dargestellt. Die folgenden Tabellen zeigen alle möglichen Anschlusstypen an, die im Gerätemenü... -
Seite 13: Nennspannung
Sekundärspannungswerte konfiguriert werden. Beide Spannungspegel (primär und sekundär) werden in Volt eingestellt. 8.2.7. Stromwandler Das EMK-01 verfügt über 4 Stromeingänge zur indirekten Messung über Stromwandlermit 5A- oder 1A-Sekundärwerten. Wenn ein Stromwandler zur Strommessung verwendet wird, sollte der Primär- und Sekundärwert des Stromwandlers angepasst werden. -
Seite 14: Energie
8.2.9. Energie Es bietet eine Einstellung des Aufzeichnungsintervalls für vergangene Werte von Energiezählern, die in EMK-01 verfügbar sind. 8.3. Kommunikationseinstellung Das Gerät ist mit RS-485- und 10/100 Mbit/s-Ethernet-Schnittstelle ausgestattet. Alle Kommunikationseinstellungen können im Abschnitt Kommunikation in der Software vorgenommen werden. -
Seite 15: Web Server
Benutzername, der vom EMK-01-Gerät für den Zugriff auf den Webserver admin verwendet wird Web - Passwort Kennwort, der vom EMK-01-Gerät für den Zugriff auf den Webserver verwendet wird 1234 İ Warnung Der Webserver wurde für tragbare Geräte wie Handys und Tablets optimiert. -
Seite 16: Rs485
Sommerzeit, Offset Die Zeitverschiebung für die Sommerzeit 3600 s Die NTP-Servereinstellungen werden über die Software konfiguriert. EMK-01 aktualisiert die interne Uhr gemäß den NTP-Servern, wenn eine Verbindung zum Internet besteht. Die NTP-Taktsynchronisation hat immer Vorrang vor den oben genannten manuellen Uhrzeiteinstellungen. -
Seite 17: E-Mail
8.6. E-mail EMK-01 kann viele Ereignisse und Alarme überwachen und eine E-Mail darüber an 4 verschiedene E-Mail-Adressen senden. Die Einstellung für die E-Mail-Benachrichtigung kann nur über die Software angepasst werden. Für eine korrekte Einrichtung soll die SMTP-Serveradresse von dem Server abgerufen werden. -
Seite 18: Ereignisse
Gemeinsame Einstellungen für absolut und differenz Transienten. Transienten bestehen aus den Parametern, die bei der Feinabstimmung der Transientenerkennung und Transientenregistrierung verwendet werden. Wenn der Transient erkannt und aufgezeichnet wird, erhöht das Gerät die absoluten und differenziellen Transientengrenzen, um eine falsche Transientenerkennung zu verhindern. Dies verhindert, dass das Gerät falsch aufzeichnet. -
Seite 19: Spannungseinbruch
Die von EMK-01 aufgezeichneten Ereignisse können mit den in der folgenden Tabelle angegebenen Parametern angepasst werden. Parameter Definition Werkseinstellung Einstellbereich Referenz Referenzspannungspegelkategorie Udin Udin / Gleitend Überspannung ► Schwellenwert 110% 100 ... 500% Hysterese 1 ... 20% Spannungseinbruch ► Schwellenwert 1 ... -
Seite 20: Schnelle Spannungsänderungen (Rvc)
Laut Norm sind die idealen Einstellungen die RVC-Schwelle bei 3,5% von Udin und die Hysterese bei 1% von Udin 8.9. Eingänge / Ausgänge Der Qualitätsanalysator EMK-01 verfügt über zwei benutzerkonfigurierbare digitale Ports, die als Ein- oder Ausgang definierbar sind. Die Ein- / Ausgangseinstellungen werden über Software eingestellt. -
Seite 21: Alarme
8.10. Alarme Das Gerät verfügt über zwei Eingangs-/Ausgangsklemmen, die in vier verschiedene Zustände programmiert werden können. Klemme 1 oder 2 kann so eingestellt werden, dass sie als Alarmausgang arbeitet. Jeder Ausgang besteht aus drei Komparatoren, wobei jeder Ausgang als Alarm eingestellt ist. Die sortierten logischen Funktionen der Komparatoren sind im folgenden Diagramm dargestellt. -
Seite 22: Analysator - Bildschirmeinstellungen
Vorlage gespeichert werden. Außerdem steht eine vordefinierte Vorlage gemäß der etzqualitätsnorm EN 50160 zur Verfügung. 8.13. Speichereinstellung Es ist möglich, den Speicher von EMK-01 zu verwalten, um mehr Platz für bevorzugte Aufzeichnungen zu erhalten. Durch einfaches Verschieben von bestimmten Speichergrenzen ändert sich die Größe des verfügbaren Speicherplatzes. -
Seite 23: Info
8.14. Info Das Info-Menü enthält Informationen zum Hersteller und zur Softwareversion des Geräts. 9. Betrieb EMK-01 bietet dank seines benutzerfreundlichen grafischen Hauptmenüs, das in Gruppen von zusammenhängenden Merkmalen und Funktionen unterteilt ist, eine komfortable Betriebsmöglichkeit. -Tasten dienen zum Navigieren im Menü. Die -Taste wird gedrückt, um das... -
Seite 24: Graphen
übersichtlichen Vergleich der Messwerte in allen Phasen zu ermöglichen. 9.5. Scope EMK-01 zeigt gemessene Signale für Spannung und Strom in allen Phasen an. Durch Drücken der OK-Taste kann die angezeigte Phase bzw. Phasen ausgewählt werden. HOME-Taste wird gedrückt, um die Phasenauswahl zu verlassen. -
Seite 25: Schnelle Spannungsänderungen (Rvc)
Überspannung zu überschreiten, wird das Ereignis nicht als schnelle Spannungsänderung aufgezeichnet, sondern als ein Spannungseinbruch oder eine Überspannung. 9.6.3. Transient-Liste EMK-01 erfasst Transienten so kurz wie 25 μs und speichert die letzten 50 Transienten jeder Kategorie in seinem permanenten Speicher. Ereigniskategorie... -
Seite 26: Web-Schnittstelle
Für ein erfolgreiches Firmware-Update verbinden Sie den EMK-01 über Ethernet mit dem PC, auf dem die aktuelle Firmware läuft. Geben Sie die IP-Adresse sowie den Benutzernamen und das Kennwort von EMK-01 ein. Durch Drücken der Connect-Taste wird der Zugriff des EMK-01 überprüft und das Firmware-Update gestartet. -
Seite 27: Technische Daten
12. Technische Daten Merkmal Definition Netzspannung 230 VAC (+10%, -15%) 50/60 Hz 85-265 VAC/DC (optional) 20-60 VAC/DC (optional) Energieverbrauch < 8 VA Phase-Neutral-Spannungsmessbereich V L-N 2 ... 600 VAC Phase – Phasen-Spannungsmessbereich V L-L 4 ... 1000 VAC Strommessbereich 0,001 ... 6 A (8,5 A) Frequenzmessbereich 40 ... - Seite 28 ENTES Elektronik Cihazlar Imalat ve Ticaret A.S. Adr: Dudullu OSB; 1. Cadde; No:23 34776 Umraniye - ISTANBUL / TURKIYE Tel: +90 216 313 01 10 Fax: +90 216 314 16 15 E-mail: contact@entes.eu Web: www.entes.eu 01.08.2021 Call Center Technical Support: 0850 888 84 25...
