Ohlins SU 932 Montageanleitung

Einstellarbeiten
Warnung!
Stellen Sie vor der ersten Fahrt sicher, dass
die vorhandenen Stoßdämpfereinstellungen
mit den von Öhlins empfohlenen Einstellwerten
übereinstimmen. Lesen Sie zuerst das
Handbuch bevor Sie Anpassungen und
Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen Öhlins Händler wenn
Sie Fragen in Bezug auf die Abstimmung des
Stoßdämpfers haben.
Druck- und Zugstufenversteller
+
-
Ein 3 mm Inbusschlüssel
wird zum Verstellen benötigt
Einstellwerte
Empfohlenes Set-Up
Federvorspannung 12.5 mm
Druckstufendämpfung 11 Klicks
Zugstufendämpfung 12 Klicks
Stoßdämpferlänge 315 / mm
+2
-2
Federweg 63 mm
Feder 21040-36
Federrate (105 N/mm)
Öhlins Produkte unterliegen einer
hier gezeigten und beschriebenen
kontinuierlichen Verbesserung und Produkten und der tatsächlich
Weiterentwicklung. Diese
ausgelieferten Ware existieren.
Montageanleitung wurde bis zum
Druckschluss so aktuell wie irgend
möglich gehalten. Dennoch können
geringe Unterschiede zwischen den
Veröffentlicht am 18.04.2012
© Öhlins Racing AB. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche S-194 27 Upplands Väsby, Sweden
Genehmigung von Öhlins Racing AB
ist verboten.

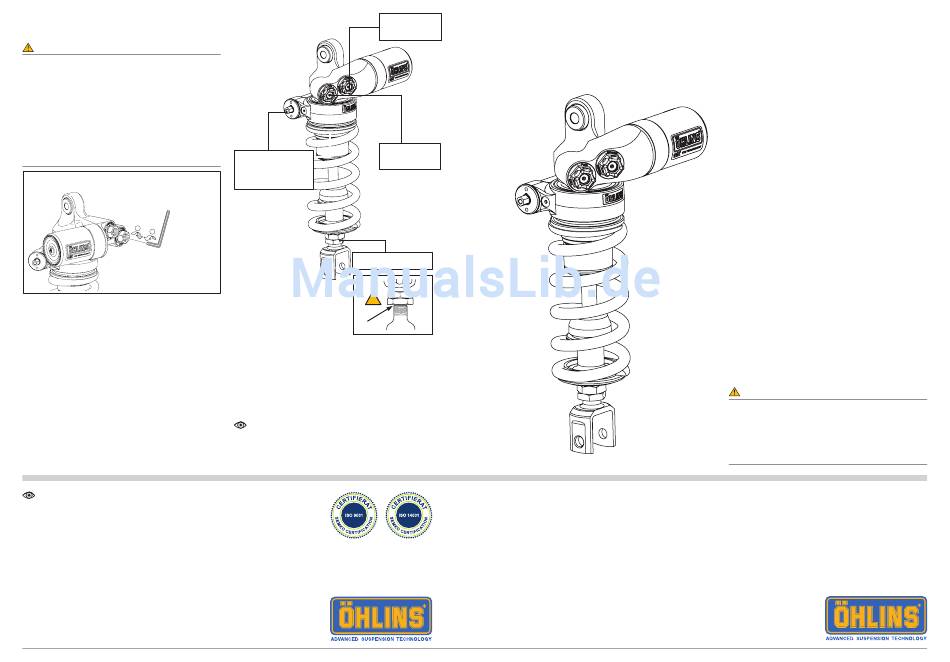

Druckstufen-
versteller
Zugstufen-
Hydraulischer
versteller
Federvorspan-
nungsversteller
Längenversteller
!
Federlänge unbelastet 160 /
0
-3
Federweg unbelastet (R1-R2) 15 mm
Federweg unbelastet (R1-R3) 28 mm
Lesen Sie mehr über den unbelasteten
und den belasteten Federweg in der Öhlins
Betriebsanleitung.
Teile Nr. SU932_0
Öhlins Racing AB
Box 722
Phone +46 8 590 025 00
fax +46 8 590 025 80
www.ohlins.com
mm
Öhlins Stoßdämpfer für Suzuki GSXR1000
SU 932
Montageanleitung
Überprüfen Sie den Packungsinhalt bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
Lieferumfang
Art. Nr. Stück
Stoßdämpfer SU 932 1
Öhlins Aufkleber 00192-01 2
Notizaufkleber 01180-01 1
Betriebsanleitung 07241-02 1
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können sich
Schmiermittel und Schutzöle lösen und die
Verpackung verunreinigen. Dies hat keinen
Einfluss auf die Funktion Ihres Öhlins Produktes.
Reinigen Sie das Öhlins Produkt gründlich mit
einem Stofflappen vor dem Einbau.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Bedienungsanleitung genau durch.
Ein Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
