Ohlins SU 103 Montageanleitung

Einstellarbeiten
Warnung!
Stellen Sie vor der ersten Fahrt sicher, dass
die vorhandenen Stoßdämpfereinstellungen
mit den von Öhlins empfohlenen Einstellwerten
übereinstimmen. Lesen Sie zuerst das
Handbuch bevor Sie Anpassungen und
Einstellarbeiten am Stoßdämpfer ausführen.
Kontaktieren Sie einen Öhlins Händler wenn
Sie Fragen in Bezug auf die Abstimmung des
Stoßdämpfers haben.
Einstellwerte
Empfohlenes Set-Up
Federvorspannung 18 mm
Zugstufendämpfung 14 Klicks
Druckstufendämpfung 12 Klicks
Gesamtlänge 320 mm
Federweg 60.5 mm
Federlänge unbelastet 180 mm
Federrate 150 N/mm
Feder Art. Nr. 01095-59
Typ S46HR1C1S
Öhlins Produkte unterliegen einer
bekommen Sie bei Ihrem Öhlins
kontinuierlichen Verbesserung und
Importeur. Sollten Sie Fragen zum
Weiterentwicklung. Diese
Inhalt dieser Montageanleitung
Montageanleitung wurde bis zum
haben, so kontaktieren Sie Ihren
Druckschluss so aktuell wie irgend
möglich gehalten. Dennoch können
geringe Unterschiede zwischen den
hier gezeigten und beschriebenen
Produkten und der tatsächlich
ausgelieferten Ware existieren.
© Öhlins Racing AB. Alle Rechte
vorbehalten. Jeglicher Nachdruck
oder Verwendung ohne schriftliche S-194 27 Upplands Väsby, Sweden
Genehmigung von Öhlins Racing AB
ist verboten.
Druckstufen-
versteller
Federvorspannungs-
versteller
Zugstufenversteller
Federweg unbelastet/ belastet
Lesen Sie mehr über den unbelasteten und
den belasteten Federweg im Öhlins Handbuch.
Die neuesten Informationen
Öhlins Händler.
Teile Nr. MI_SU103_0
Veröffentlicht am 22.10.2012
Öhlins Racing AB
Box 722
Phone +46 8 590 025 00
fax +46 8 590 025 80
www.ohlins.com

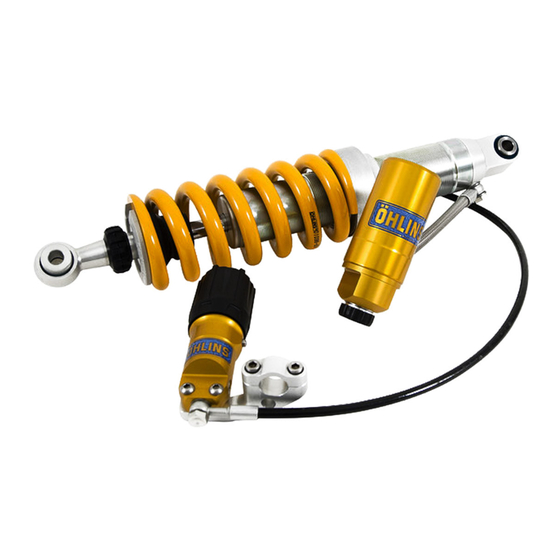

Öhlins Stoßdämpfer für Suzuki Bandit 1250
SU 103
Montageanleitung
Überprüfen Sie den Packungsinhalt bevor Sie
das Produkt montieren. Sollten Teile fehlen, so
kontaktieren Sie Ihren Öhlins Händler.
Lieferumfang
Art. Nr.
Stoßdämpfer SU103 S46HR1C1S
Schraube M6x12 05404-01
Schraube M6x14 00382-16
Halterung Reservoir 03102-05
Halterung Reservoir 21617-11
Öhlins Aufkleber 00192-01
Kabelbinder 00231-01
Notizaufkleber 01180-01
Betriebsanleitung 07241-02
Unter hohen Temperaturen, während der
Lagerung oder des Transportes, können
sich Schmiermittel und Schutzöle lösen und
die Verpackung verunreinigen. Dies
keinen Einfluss auf die Funktion Ihres Öhlins
Produktes. Reinigen Sie das Öhlins Produkt vor
dem Einbau gründlich mit einem Stofflappen.
Warnung!
Bitte lesen Sie vor dem Einbau des Produktes
die Öhlins Betriebsanleitung genau durch. Ein
Stoßdämpfer ist ein wichtiges technisches
Element des Fahrzeuges, welches die Stabilität
beeinflusst.
Stück
1
2
1
1
1
2
3
1
1
