NETGEAR WNDAP350 Installationsanleitung

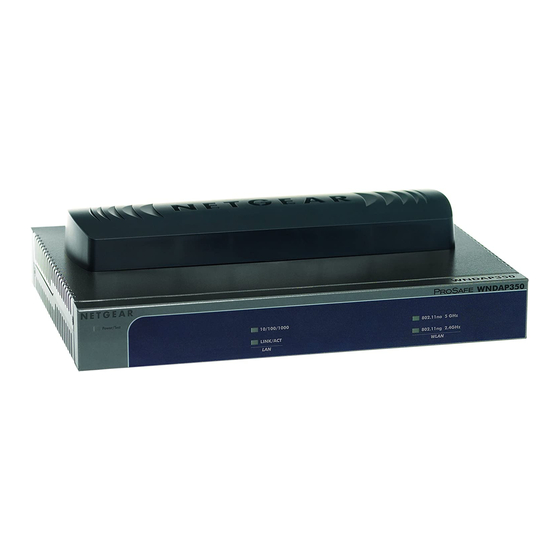

ProSafe Dual Band Wireless-N Access Point WNDAP350
Hier beginnen
Befolgen Sie die nachstehende Anleitung, um Ihre Wireless PC-Card einzurichten. Machen
Sie sich mit dem Inhalt der Ressourcen-CD vertraut, bevor Sie mit der Installation des
WNDAP350 fortfahren. Falls Sie Anweisungen zu den erweiterten Konfigurationsoptionen
benötigen, lesen Sie bitte das Referenzhandbuch auf der Ressourcen-CD.
Geschätzte Einrichtungszeit: 30 Minuten.
Tipp: Bevor Sie den WNDAP350 an einer schwer zugänglichen Stelle aufstellen, sollten Sie
den WNDAP350 einrichten und die Verbindung zum drahtlosen Netzwerk prüfen.
Überprüfen des Packungsinhalts
Folgendes muss im Karton enthalten sein:
• ProSafe Dual Band Wireless-N Access Point WNDAP350
• Netzwerkkabel (Cat 5)
• Netzteil und -kabel (12 V, 1 A)
• Wandmontageset
• Installationsanleitung
• Ressourcen-CD mit Informationen zur Garantie und zur GPL-Lizenz sowie einem Link
zum Referenzhandbuch
Einrichten des WNDAP350
1. Verbinden Sie den Wireless Access Point mit dem Computer.
a. Richten Sie für einen Computer eine Netzwerkkarte ein. Wenn der Computer schon
ins Netzwerk integriert ist, notieren Sie die TCP/IP-Konfigurationseinstellungen.
Richten Sie den Computer mit der statischen IP-Adresse 192.168.0.210 und der
Subnetzmaske 255.255.255.0 ein.
b. Stecken Sie ein Ende des
mitgelieferten Netzwerkkabels für
A
den WNDAP350 in den Computer
(A in der Abbildung).
c. Stecken Sie das andere Kabelende in
den Netzwerkanschluss des
WNDAP350 (B).
d. Schließen Sie das Netzteil an den
WNDAP350 an und überprüfen Sie
Folgendes:
• Stromversorgung/Test. Die
Power-/Test-LED blinkt beim Einschalten des WNDAP350. Nach ein paar
Sekunden sollte sie konstant grün leuchten. Falls diese LED nach 30 Sekunden
nicht leuchtet, überprüfen Sie die Anschlüsse und außerdem die Stellung eines
eventuell vorhandenen Steckdosenschalters.
• LAN. Es gibt zwei LAN-LEDs. Die 10/100/1000-LED gibt Aufschluss über
die Schnelligkeit des LANs. Keine Anzeige bei einer Verbindung mit 10 MBit/s,
gelb bei einer Verbindung mit 100 MBit/s und grün bei einer Verbindung mit
1000 MBit/s. Die LINK/ACT-LED leuchtet, wenn Daten übertragen werden.
Findet keine Datenübertragung statt, erlischt sie.
• WLAN. Die 2,4-GHz- und 5,0-GHz-Anzeigen sollten leuchten oder blinken.
2. Konfigurieren Sie das LAN und den drahtlosen Zugang.
a. Konfigurieren Sie von Ihrem Computer aus den Netzwerkanschluss des WNDAP350
für LAN-Zugriff. Stellen Sie eine Verbindung zum WNDAP350 her, indem Sie
einen Webbrowser starten und in die Adresszeile http://192.168.0.237 eingeben.
http://192.168.0.237
Ein Anmeldefenster wird angezeigt.
b. Geben Sie als Benutzernamen admin
und als Passwort password ein. Beide
Wörter müssen klein geschrieben
werden.
Die Benutzeroberfläche des
WNDAP350 wird angezeigt.
c. Wählen Sie im Menü die Optionen Configuration > System > Basic > General
(Konfiguration > System > Grundeinstellungen > Allgemein) aus, konfigurieren
Sie den Access Point Name (Name des Access Points) und wählen Sie im
NETGEAR-Kabel
Dropdown-Menü Country/Region (Land/Region) das richtige Land/die richtige
Region aus.
d. Wählen Sie im Menü die Optionen Configuration > IP > IP Settings
Netzwerk-
(Konfiguration > IP > IP-Einstellungen) aus und konfigurieren Sie die
B anschluss
IP-Einstellungen für Ihr Netzwerk.
Tipp: Wenn Sie DHCP verwenden, müssen Sie eine IP-Adresse auf dem DHCP-
Server reservieren (basierend auf der MAC-Adresse des Wireless Access Points).
WNDAP350
Mit dieser Adresse können Sie sich jederzeit beim Wireless Access Point anmelden.
e. Wählen Sie im Menü die Optionen Configuration > Wireless > Basic > Wireless
Settings (Konfiguration > Wireless > Grundeinstellungen > WLAN-Konfiguration)
aus und konfigurieren Sie den Access Point für drahtlosen Zugang. Es gibt eine
Registerkarte für die WLAN-Einstellungen des 2,4-GHz-Bands und eine für die
Einstellungen des 5-GHz-Bands. Sie können ein Band oder beide Bänder
verwenden. Überprüfen Sie bitte für jedes verwendete Band, ob die Einstellung
Turn Radio On (Funk aktivieren) aktiviert wurde.
f. Wählen Sie im Menü die Optionen Configuration > Security > Profile Settings
(Konfiguration > Sicherheit > Profileinstellungen) und konfigurieren Sie die
Sicherheitsprofile für Ihr Netzwerk.
Ausführliche Anweisungen dazu finden Sie in der Online-Hilfe und im
Referenzhandbuch. (Ein Link zum Online-Referenzhandbuch befindet sich
auf der Ressourcen-CD.)
3. Überprüfen Sie die drahtlose Verbindung.
Stellen Sie mit einem Computer, der über einen Wireless-Adapter verfügt, eine
WLAN-Verbindung zum WNDAP350 her.
Die Konfiguration ist nun abgeschlossen und der WNDAP350 kann ins Netzwerk
integriert werden. Falls erforderlich, können Sie nun die ursprünglichen TCP/IP-
Einstellungen des in Schritt 1 verwendeten PCs wiederherstellen.
Inbetriebnahme des WNDAP350
1. Trennen Sie den WNDAP350 vom Computer und stellen Sie ihn am gewünschten
Standort auf. Am besten eignet sich ein erhöhter Standort (z. B. an der Wand oder der
Decke), der zentral mit Sichtverbindung zu allen drahtlosen Geräten im Funkbereich
liegt.
