Installationsanleitung
AX1800 Dualband-WiFi 6-Access Point
Modell WAX210
April 2024
NETGEAR, Inc.
NETGEAR INTERNATIONAL LTD
© NETGEAR, Inc., NETGEAR und
350 East Plumeria Drive
Floor 6, Penrose Two,
das NETGEAR Logo sind Marken
von NETGEAR, Inc. Jegliche nicht zu
San Jose, CA 95134, USA
Penrose Dock, Cork, T23 YY09,
Irland
NETGEAR gehörende Marken werden
nur zu Referenzzwecken verwendet.
Lieferumfang
T-Träger-Haken
2 große Schrauben
und Dübel zur
Wandbefestigung und
2 kleine Schrauben zur
Befestigung der T-Träger-
Haken am Access Point

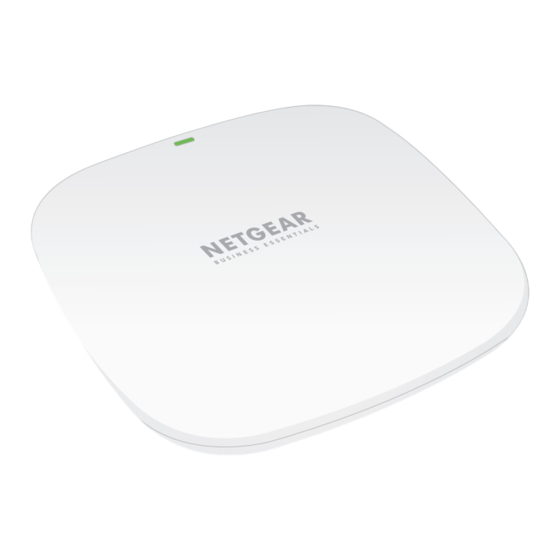

Access Point-Modell WAX210
HINWEIS: Sie können den WAX210 mit einem PoE-Switch oder Netzteil verbinden,
um ihn einzuschalten. Wenn Sie einen WAX210 SKU ohne im Lieferumfang enthaltenes
Netzteil erworben haben, können Sie dieses separat kaufen.
Überblick
1
2
3
4
1
2
LED auf der Vorderseite
Reset-Taste
3
4
Anschluss für Netzteil
LAN-/PoE-Anschluss
ACHTUNG:
Nutzungsbedingungen
Dieses Gerät muss fachgerecht installiert werden. Bei der Installation müssen die regionalen
Bestimmungen des Landes, einschließlich des Betriebs innerhalb der gesetzlich vorgeschriebenen
Frequenzkanäle, der Ausgangsleistung und der DFS-Anforderungen, befolgt werden. Der Anbieter,
Wiederverkäufer oder Vertragshändler ist nicht für rechtswidrige WLAN-Vorgänge verantwortlich.
Weitere Informationen finden Sie in den Bedingungen für das Gerät.
HINWEIS: Wenn Ihnen während der Installation Ihr Land oder Ihre Region nicht im Menü aufgelistet
wird, aktualisieren Sie die Firmware des Access Points, und schauen Sie dann nochmal nach. Wenn Ihr
Land oder Ihre Region immer noch nicht aufgelistet ist, wenden Sie sich an den NETGEAR Support.
5 5
Schritt 1: WAX210 mit Ihrem Netzwerk verbinden
Schalten Sie den WAX210 Access Point (AP) mit einer der folgenden Methoden ein:
Einen PoE-Switch verwenden: Schließen Sie ein Ende eines Netzwerkkabels an den LAN/PoE-
Anschluss des Access Points an und verbinden Sie das andere Ende mit einem PoE-Switch, der 802.3af
PoE-Leistung liefert. Die Power-LED auf dem Access Point leuchtet auf.
Ein Netzteil verwenden: Schließen Sie den Stecker des Netzteils an den Access Point an und schließen
Sie das Netzteil an eine Steckdose an. Die Power-LED auf dem Access Point leuchtet auf.
Schließen Sie dann ein Ende eines Netzwerkkabels an den LAN/PoE-Anschluss des Access Points an
und verbinden Sie das andere Ende mit einem Switch oder Router.
Beispielverbindungen
WAX210
PoE-Switch (Modell GS108PP)
Router
Internet
WLAN-Clients
HINWEIS: WLAN und drahtlos haben hier dieselbe Bedeutung.
Nach dem Einschalten und während der Einrichtung kann die LED in den folgenden Farben leuchten:
Leuchtet gelb: Der Access Point fährt hoch oder die Reset-Taste (Zurücksetzen) wurde gedrückt.
Wenn die LED weiterhin gelb leuchtet, erkennt der Access Point keine Netzwerkverbindung.
Blinkt langsam gelb: Die Internetverbindung wird gerade hergestellt.
Blinkt schnell gelb: Die Firmware wird aktualisiert oder der Access Point wird auf die
Werkseinstellungen zurückgesetzt, weil die Reset-Taste (Zurücksetzen) gedrückt wurde.
Leuchtet grün: Der Access Point funktioniert mit Internetverbindung, es ist jedoch kein
WLAN-Client verbunden.
Blinkt langsam grün: Der Access Point funktioniert mit Internetverbindung und mindestens
ein WLAN-Client ist verbunden und sendet oder empfängt Daten.
HINWEIS: Der Access Point unterstützt zwei Arten von WLAN-Netzwerken (SSIDs):
Verwaltungs-WLAN-Netzwerk: Das spezielle WLAN-Netzwerk, das Sie für den Zugriff auf die
Geräte-Benutzeroberfläche des Access Point zur Konfiguration und Verwaltung des Access Point
verwenden. Sie können den QR-Code oder die WLAN-Netzwerkinformationen auf dem
Etikett des Access Points verwenden, um eine Verbindung zum Verwaltungs-WLAN-Netzwerk
herzustellen. Um die Sicherheit Ihres WLAN-Netzwerks zu schützen, lässt das Verwaltungs-WLAN-
Netzwerk keine Verbindung mit dem Internet zu.
Benutzer-WLAN-Netzwerk: Das WLAN-Netzwerk, das authentifizierten Benutzern allgemeinen
Netzwerkzugriff bietet. Während der Einrichtung müssen Sie das erste Benutzer-WLAN-Netzwerk
konfigurieren. Nach Abschluss der Ersteinrichtung können Sie bis zu drei weitere WLAN-
Netzwerke konfigurieren.
Schritt 2: Internetzugang einrichten und
Verbindung herstellen
Wenn Sie Ihren Access Point einschalten, wird das Verwaltungs-WLAN-Netzwerk aktiviert. Wir empfehlen
Ihnen, für die Einrichtung einen WLAN-fähigen Computer oder ein Tablet zu verwenden, um eine
Verbindung zum Verwaltungs-WLAN-Netzwerk herstellen zu können.
HINWEIS: Aus Sicherheitsgründen wird das Verwaltungs-WLAN-Netzwerk bei einer Inaktivität von
15 Minuten ausgeschaltet. Wenn dies während der Einrichtung geschieht, halten Sie die Reset-Taste
mindestens 11 Sekunden lang gedrückt, um den Access Point auf die Standardeinstellungen zurückzusetzen.
1.
Verbinden Sie Ihren Computer oder Ihr Tablet mit dem Verwaltungs-WLAN-Netzwerk (SSID) des
Access Points, indem Sie eine der folgenden Methoden nutzen:
Scannen des QR-Codes: Scannen Sie den QR-Code auf dem Etikett des Access Points, um eine
Verbindung zum Verwaltungs-WLAN-Netzwerk herzustellen.
Manuell verbinden: Das Verwaltungs-WLAN-Netzwerk ist auf dem Etikett des Access Point
angegeben. Der Standard-Netzwerkschlüssel (Passwort) für den WLAN-Zugriff befindet sich
ebenfalls auf dem Etikett des Access Points.
Der Standardname des Verwaltungs-WLAN-Netzwerks ist auf dem Etikett des
Access Points aufgedruckt. Der Name des WLAN-Netzwerks verwendet das Format
„WAX210XXXXXX-CONFIG-ONLY", wobei XXXXXX entsprechend der letzten sechs Ziffern der MAC-
Adresse für jedes Gerät angepasst wird.
2.
Öffnen Sie einen Webbrowser und geben Sie im Adressfeld https://aplogin.net ein. HINWEIS:
https://aplogin.net ist identisch mit https://192.168.100.1.
Ihr Browser zeigt möglicherweise eine Sicherheitswarnung aufgrund des selbstsignierten
Zertifikats auf dem Access Point an. Dieses Verhalten ist normal. Sie können fortfahren oder
eine Ausnahme für die Sicherheitswarnung hinzufügen. Weitere Informationen finden Sie unter
kb.netgear.com/de/000062980.
Wenn Ihr Browser Sie zu einer www.netgear.com-Seite umleitet, ist Ihr Computer oder Tablet nicht
mit dem Verwaltungs-WLAN-Netzwerk des Access Points verbunden. Wiederholen Sie in diesem
Fall den vorherigen Schritt.
Die Seite, auf der Sie den Access Point einrichten können, wird angezeigt.
Wählen Sie im Menü Country/Region (Land/Region) das Land aus, in dem Sie den Access Point verwenden.
3.
In einigen Ländern wird der Access Point mit einer vorkonfigurierten Länder- oder Regionseinstellung
verkauft, die Sie nicht ändern können.
HINWEIS: Wird Ihnen Ihr Land oder Ihre Region nicht im Menü aufgelistet, aktualisieren Sie die
Firmware des Access Points und überprüfen Sie die Liste erneut. Wenn Ihr Land oder Ihre Region immer
noch nicht aufgelistet ist, wenden Sie sich an den NETGEAR Support.
4.
Legen Sie im Feld AP Login New Password (Neues Access Point-Anmeldepasswort) ein
Anmeldepasswort für den Zugriff auf die Geräte-Benutzeroberfläche des Access Points fest und
bestätigen Sie das Passwort.
5.
Legen Sie für Ihr erstes Benutzer-WLAN-Netzwerk im Feld SSID einen WLAN-Netzwerknamen fest und
legen Sie im Feld Passphrase das WLAN-Passwort fest.
6.
Akzeptieren Sie die Nutzungsbedingungen und klicken Sie auf die Schaltfläche Apply (Anwenden).
Ihre Einstellungen werden gespeichert und der Access Point wird neu gestartet. Dieser Vorgang dauert
etwa zwei Minuten.
Sie sind fertig. Der Access Point ist mit dem Netzwerk verbunden und einsatzbereit. Sie können nun einen
Computer oder ein Mobilgerät mit dem Benutzer-WLAN-Netzwerk verbinden, das Sie gerade eingerichtet
haben. Verwenden Sie dazu das soeben von Ihnen festgelegte WLAN-Passwort.
HINWEIS: Informationen zur Anmeldung zur Geräte-Benutzeroberfläche des
Access Point, auf der Sie die Einstellungen des Access Point ändern und die
Firmware aktualisieren können, finden Sie im Benutzerhandbuch. Dieses können
Sie herunterladen, indem Sie das NETGEAR Download-Center unter
netgear.de/support/download aufrufen und WAX210 in das Suchfeld eingeben.
Den QR-Code für das NETGEAR Download-Center finden Sie rechts.
