NETGEAR WAC120 Installationshandbuch

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Marken
NETGEAR und das NETGEAR-Logo sind Marken und/oder eingetragene Marken von
NETGEAR, Inc. und/oder seiner Tochtergesellschaften in den USA und/oder anderen Ländern.
Informationen können ohne vorherige Ankündigung geändert werden. © NETGEAR, Inc. Alle
Rechte vorbehalten.
Vorschrifteneinhaltung
Die vollständige EU-Konformitätserklärung finden Sie unter
http://support.netgear.com/app/answers/detail/a_id/11621/.
Informationen zur Einhaltung gesetzlicher Vorschriften finden Sie unter:
http://www.netgear.com/about/regulatory/.
Lesen Sie das Dokument zur Einhaltung rechtlicher Vorschriften, bevor Sie das Gerät an die
Stromversorgung anschließen.
NETGEAR, Inc.
350 East Plumeria Drive
San Jose, CA 95134 USA
Juni 2014
Installation
NETGEAR 802.11ac Wireless
Access Point
WAC120
Lieferumfang
Im Lieferumfang sind folgende Teile enthalten:
WAC120 Wireless Access Point
Netzwerkkabel
Netzteil

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NETGEAR WAC120

Inhaltszusammenfassung für NETGEAR WAC120

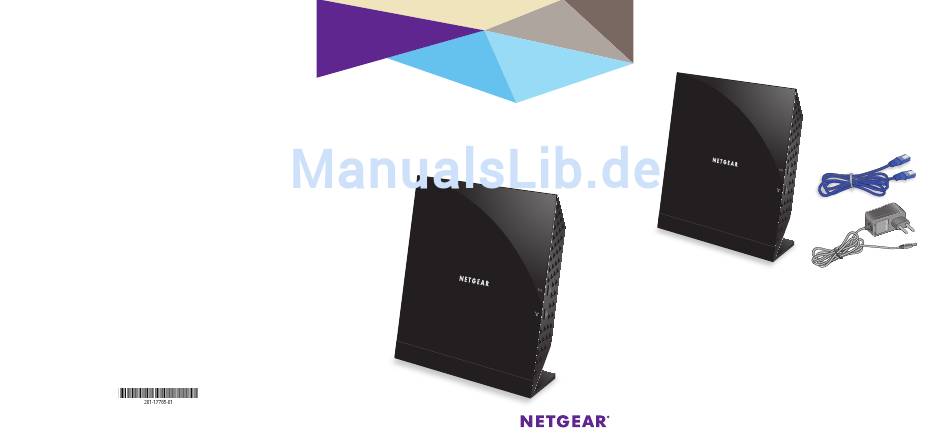

  • Seite 1 Lieferumfang Installation NETGEAR und das NETGEAR-Logo sind Marken und/oder eingetragene Marken von NETGEAR, Inc. und/oder seiner Tochtergesellschaften in den USA und/oder anderen Ländern. Im Lieferumfang sind folgende Teile enthalten: Informationen können ohne vorherige Ankündigung geändert werden. © NETGEAR, Inc. Alle Rechte vorbehalten.
  • Seite 2 Sie können den Wireless Access Point mithilfe dieser Abbildungen anschließen oder die ausführlichen Anweisungen in dem Booklet befolgen. Support Option 1 Vielen Dank, dass Sie sich für ein Produkt von NETGEAR entschieden haben. Registrieren Sie Ihr Gerät nach der Installation unter Internet 1.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Einrichten des Access Points ..................2 Installieren des Access Points ................... 4 LEDs ..........................6 Herstellen einer Verbindung mit dem WLAN-Netzwerk ........6 Anzeigen und Ändern der Access-Point-Einstellungen ........8 Tipps zur Fehlerbehebung ..................10...

  • Seite 4: Einrichten Des Access Points

    Einrichten des Access Points Bevor Sie den Access Point verwenden, müssen Sie eine Verbindung zu diesem herstellen und die LAN- und WLAN-Einstellungen konfigurieren. ¾ So stellen Sie die Verbindung zum Access Point her: 1. Konfigurieren Sie für Ihren Computer die statische IP-Adresse 192.168.0.210 und die Subnetzmaske 255.255.255.0.

  • Seite 5: So Konfigurieren Sie Die Lan- Und Wlan- Zugangseinstellungen

    ¾ So konfigurieren Sie die LAN- und WLAN- Zugangseinstellungen: 1. Melden Sie sich am Access Point an. 2. Wählen Sie Configuration (Konfiguration) > IP (IP) > IP Settings (IP-Einstellungen). 3. Konfigurieren Sie die IP-Einstellungen für Ihr LAN. Weitere Informationen zu IP-Einstellungen finden Sie im Referenzhandbuch.

  • Seite 6: Installieren Des Access Points

    Installieren des Access Points Stellen Sie sicher, dass Ihr Internetdienst aktiv ist, bevor Sie den Router installieren. ¾ So installieren Sie den Access Point: 1. Bereiten Sie Ihr Netzwerk vor. Das Modem darf lediglich an den Netzwerkanschluss für den Internetdienst angeschlossen sein. 2.
  • Seite 7 c. Verbinden Sie den Netzwerk-Switch über das Netzwerkkabel aus dem Lieferumfang des Access Points mit dem LAN-Port des Access Point. 3. Schließen Sie den Access Point an das Stromnetz an. a. Schließen Sie das Netzteil an den Access Point an, und verbinden Sie es mit einer Steckdose.

  • Seite 8: Leds

    LEDs Die LEDs am Wireless Access Point leuchten auf, um folgende Status anzuzeigen: Beschreibung • Aus: Das Gerät ist ausgeschaltet. Power- • Grün: Das Gerät ist eingeschaltet. • Gelb: Ein Selbsttest wird ausgeführt. Während des Systemstarts leuchtet die LED gelb, blinkt daraufhin grün und leuchtet nach 45 Sekunden dauerhaft grün.
  • Seite 9 ¾ So stellen Sie die Verbindung zum WLAN-Netzwerk mit der WPS-Methode her: 1. Halten Sie die Taste WPS am Access Point zwei bis drei Sekunden lang gedrückt. Die WLAN-LED am Access Point blinkt langsam (drei Sekunden grün, drei Sekunden aus). 2.

  • Seite 10: Anzeigen Und Ändern Der Access-Point-Einstellungen

    Anzeigen und Ändern der Access-Point- Einstellungen Sie können sich am Access Point anmelden, um die Einstellungen anzuzeigen oder zu ändern. Anmelden am Access Point ¾ So melden Sie sich am Access Point an: 1. Schließen Sie einen Computer oder ein WLAN-Gerät an den Access Point an.

  • Seite 11: Ändern Des Administrator-Passworts

    Ändern des Administrator-Passworts ¾ So ändern Sie das Administrator-Passwort: 1. Starten Sie einen Webbrowser. 2. Geben Sie http://192.168.0.100 in die Adresszeile des Browsers ein. Ein Anmeldebildschirm wird angezeigt. 3. Geben Sie admin als Benutzernamen und password als Passwort ein (oder Ihr eigenes Passwort, wenn diese geändert wurde).

  • Seite 12: Tipps Zur Fehlerbehebung

    Access Point als auch in eine leuchten funktionierende Steckdose eingesteckt nicht. sein. • Stellen Sie sicher, dass sich der Schalter On/Off (Ein/Aus) in der Position On befindet. • Es muss das NETGEAR-Netzteil verwendet werden, das mit dem Access Point geliefert wurde.
  • Seite 13 • Melden Sie sich am Access Point an, und überprüfen Sie, ob die Funkverbindung aktiviert ist. • Wenn die WLAN-LED immer noch nicht leuchtet, setzen Sie sich mit NETGEAR in Verbindung. Der Access Kann verschiedene • Stellen Sie sicher, dass der Access Point lässt Ursachen haben.
  • Seite 14 Problem Ursache Mögliche Lösung Der Zugriff Es besteht ein • Stellen Sie sicher, dass die SSID- und auf das Konfigurationsproblem. WLAN-Sicherheitseinstellungen des Internet Wireless-Geräts denen des Access oder LAN Points entsprechen. mit einem • Die TCP/IP-Einstellungen zur Wireless- Netzwerkkommunikation des WLAN- Gerät ist nicht Geräts sind möglicherweise nicht möglich.
