NETGEAR WNDAP360 Installationsanleitung

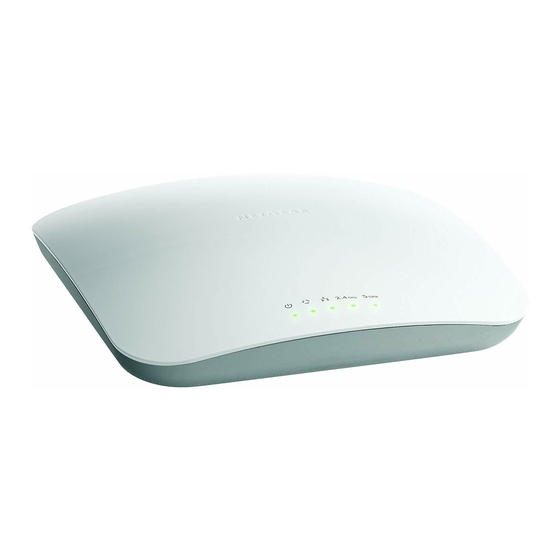

ProSafe® Dual Band Wireless-N Access Point WNDAP360
Lieferumfang
Folgendes muss im Karton enthalten sein:
• ProSafe® Dual Band Wireless-N Access Point WNDAP360
• Netzwerkkabel (Cat 5)
• Netzteil und -kabel (12 V, 1 A)
• Wandmontageset
• Installationsanleitung
• Ressourcen-CD mit Link zum Referenzhandbuch
Einrichten des Access Points
Befolgen Sie die nachstehende Anleitung, um Ihren Wireless Access Point
einzurichten. Machen Sie sich mit dem Inhalt der Ressourcen-CD vertraut, bevor
Sie mit der Installation des WNDAP360 fortfahren. Anweisungen zu den erweiterten
Konfigurationsoptionen finden Sie im Referenzhandbuch.
Geschätzte Einrichtungszeit: 3 Minuten.
Tipp: Bevor Sie den Access Point an einer schwer zugänglichen Stelle
aufstellen, sollten Sie ihn einrichten und die Verbindung zum
drahtlosen Netzwerk prüfen.
1. Verbinden Sie den Wireless Access Point mit dem Computer.
a. Richten Sie für einen Computer eine Netzwerkkarte ein. Wenn der
Computer schon ins Netzwerk integriert ist, notieren Sie die TCP/IP-
Konfigurationseinstellungen. Richten Sie den Computer mit der statischen
IP-Adresse 192.168.0.210 und der Subnetzmaske 255.255.255.0 ein.
b. Stecken Sie ein Ende des
mitgelieferten Netzwerkkabels für
Installationsanleitung
den Access Point in den
Computer (A in der Abbildung).
c. Stecken Sie das andere
Kabelende in den
Netzwerkanschluss des Access
Points (B in der Abbildung).
d. Schließen Sie das Netzteil an den
Access Point an, und überprüfen
Sie Folgendes:
• Power. Die Power-LED blinkt
beim Einschalten des Access Points. Nach ein paar Sekunden sollte sie
konstant grün leuchten. Falls diese LED nach 30 Sekunden nicht leuchtet
oder immer noch blinkt, überprüfen Sie die Anschlüsse und außerdem die
Stellung eines eventuell vorhandenen Steckdosenschalters.
• AKTIV. Die AKTIV-LED blinkt bei Netzwerkverkehr.
• LAN. Die LAN-LED zeigt die LAN-Geschwindigkeit an: grün bei
1000 MBit/s, gelb bei 100 MBit/s und kein Licht bei 10 MBit/s.
• 2,4 GHz (WLAN). Diese LED zeigt einen Datenverkehr von 2,4 GHz an.
• 5 GHz (WLAN). Diese LED zeigt einen Datenverkehr von 5 GHz an.
2. Konfigurieren Sie das LAN und den drahtlosen Zugang.
a. Konfigurieren Sie von Ihrem Computer aus den Netzwerkanschluss des
Access Points für LAN-Zugriff. Stellen Sie eine Verbindung zum Access
Point her. Starten Sie einen Webbrowser und geben Sie
http://192.168.0.100 in die Adresszeile ein.
b. Ein Anmeldefenster wird angezeigt.
Geben Sie als Benutzernamen
admin und als Passwort password
ein. Beide Wörter müssen klein
geschrieben werden.
Die Benutzeroberfläche des Access
Points wird angezeigt.
c. Wählen Sie im Menü Configuration (Konfiguration) > System > Basic
A
NETGEAR-Kabel
d. Wählen Sie im Menü die Optionen Configuration (Konfiguration) > IP >
Netzwerk
B
Anschluss
e. Wenn Sie DHCP verwenden, müssen Sie eine IP-Adresse auf dem DHCP-
f. Wählen Sie Configuration (Konfiguration ) > Wireless (WLAN) > Basic
WNDAP360
g. Wählen Sie die Optionen Configuration (Konfiguration) > Security
Ausführliche Anweisungen dazu finden Sie in der Online-Hilfe und im
Referenzhandbuch.
3. Überprüfen Sie die drahtlose Verbindung.
Stellen Sie mit einem Computer, der über einen Wireless-Adapter verfügt, eine
WLAN-Verbindung zum Access Point her.
Die Konfiguration ist nun abgeschlossen, und der Access Point kann ins
Netzwerk integriert werden. Falls erforderlich, können Sie die ursprünglichen
TCP/IP-Einstellungen des in Schritt 1 verwendeten PCs wiederherstellen.
Integrieren des Access Points
1. Trennen Sie den Access Point vom Computer, und stellen Sie ihn am
gewünschten Standort auf. Am besten eignet sich ein erhöhter Standort
(z. B. an der Wand oder der Decke), der zentral mit Sichtverbindung zu allen
drahtlosen Geräten im Funkbereich liegt.
2. Verbinden Sie den Access Point über ein Netzwerkkabel mit einem LAN-Port
an Ihrem Router, Switch oder Hub.
3. Schließen Sie das Netzteil an den Wireless Access Point an, und stecken Sie
es in eine Steckdose. Die Power- und LAN-LEDs sollten jetzt aufleuchten.
Tipp:
PoE unterstützt, benötigen Sie für den Access Point kein Netzteil. Das ist besonders
nützlich, wenn der Access Point an einer schwer erreichbaren Stelle installiert ist.
(Grundeinstellungen) > General (Allgemein) aus. Füllen Sie das Feld
Access Point-Name aus, und wählen Sie Ihr(e) Land/Region aus der
Dropdown-Liste aus.
IP Settings (IP-Einstellungen) aus, und konfigurieren Sie die IP-
Einstellungen für Ihr Netzwerk.
Server reservieren (basierend auf der MAC-Adresse des Wireless Access
Points). Mit dieser Adresse können Sie sich beim Access Point anmelden.
(Grundeinstellungen ) > Wireless Settings (Wireless-Einstellungen),
und wählen Sie die Einstellung Turn Radio On (Funkverbindung aktivieren)
aus.
(Sicherheit) > Profile Settings (Profileinstellungen), und konfigurieren
Sie die Sicherheitsprofile für Ihr Netzwerk.
Der Access Point unterstützt PoE (Power Over Ethernet). Wenn Ihr Switch
