Handbuch Datafox Zutrittskomponenten TS TMR33

2.2 Anschlussbelegung

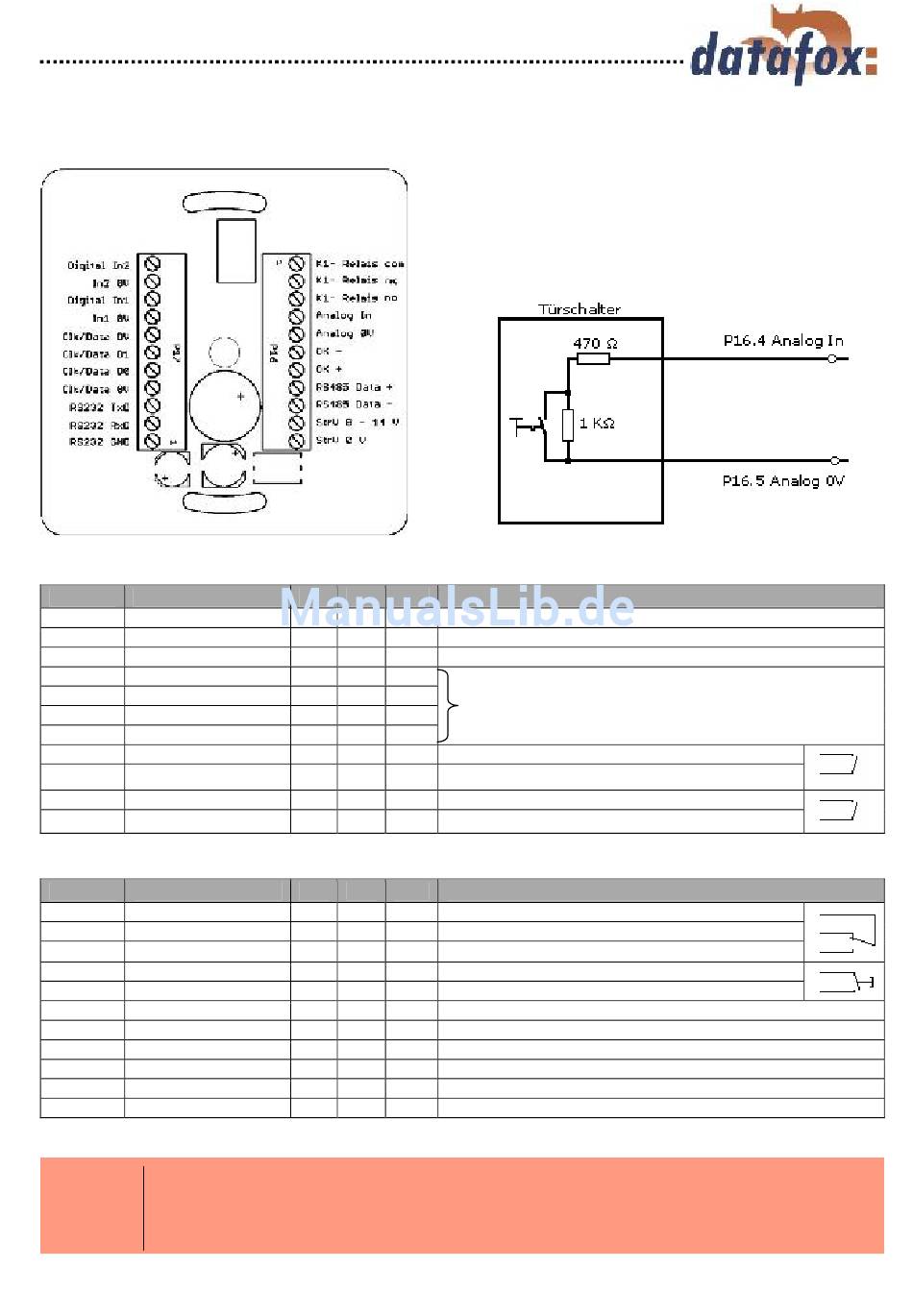

Abbildung 2.2-1 Steckerleistenbelegung und Türkontaktschalung mit Überwachung auf Leitungsunterbrechung
Nummer Kurzbezeichnung
1 RS232 GND
2 RS232 RxD
3 RS232 TxD
4 Clk/Data 0 V
5 Clk/Data D0
6 Clk/Data D1
7 Clk/Data DV
8 Digital-In1 0 V
9 Digital-In1 5 V DC
10 Digital-In2 0 V
11 Digital-In2 5 V DC
Tabelle 2.2-1 Steckerleiste P17
Nummer Kurzbezeichnung
1 K1-Relais com
2 K1-Relais nc
3 K1-Relais no
4 Analog-In
5 Analog-In 0 V
6 OK -
7 OK +
8 RS485 Data A
9 RS485 Data B
10 StrV 0 bis 14 V DC
11 StrV 0 V
Tabelle 2.2-2 Steckerleiste P16
Achtung:
!
Ein Vertauschen der beiden Stecker P16 und P17 (Verpolung der Eingänge) über einen
längeren Zeitraum führt zur Zerstörung des TS-TMR33x Moduls
Version: 01.13
L TM LTM
x x x RS232 Masse
x x x RS232 Empfangsleitung
x x x RS232 Sendeleitung
x x x
x x x
x x x
x x x
- x x DIN-1
- x x DIN-1 wird beim Schalten auf 0 V gezogen
- x x DIN-2
- x x DIN-2 wird beim Schalten auf 0 V gezogen
L TM LTM
- x x Ausgang des Relais (Gemeinsamer)
- x x Ausgang des Relais (Öffner)
- x x Ausgang des Relais (Schließer)
- x x Eingang für Türüberwachung (siehe Abb. 2-2)
- x x Eingang für Türüberwachung (siehe Abb. 2-2)
- x x Ausgang Open- Kollektor (Minus)
- x x Ausgang Open- Kollektor (Plus)
x x x Ein-/Ausgang RS485 Bus (Plus)
x x x Ein-/Ausgang RS485 Bus (Minus)
x x x Eingang für Betriebsspannung (8 Volt bis 14 Volt)
x x x Eingang für Betriebsspannung (0 Volt)
Seite 13
P16 & P17 sind zwei Steckerleisten mit
Kabelverschraubung. Dies ermöglicht einen
einfachen Modulaustausch, durch umstecken der
beiden Steckerleisten auf das neue Modul, ohne
die Kabelverschraubungen zu lösen.
Beschreibung
Clock-Data-Protokoll (Wiegand-Schnittstelle)
Beschreibung
