Der Zutrittsleser kann über die mittlere Schraube direkt angeschraubt werden. Z.B. auf eine Holzplatte.
Senkkopfschraube verwenden. Zur Montage auf einer Unterputzdose wird das Montagejoch verwendet, welches
mit 2 Schrauben in der Unterputzdose angeschraubt wird. Der Leser wird über die mittlere Schraube mit dem
Montagejoch verbunden. Hierzu ist eine Blech oder Kunststoffschraube zu verwenden. Der Vorteil des
Montagejoch ist, das der Leser unabhängig von der Ausrichtung der Anschlussdose montiert werden kann.
Achtung:
!
Hinter und neben dem Leser darf im Umkreis von ca. 6 cm kein Metall sein, sonst wird die
Lesereichweite eingeschränkt.

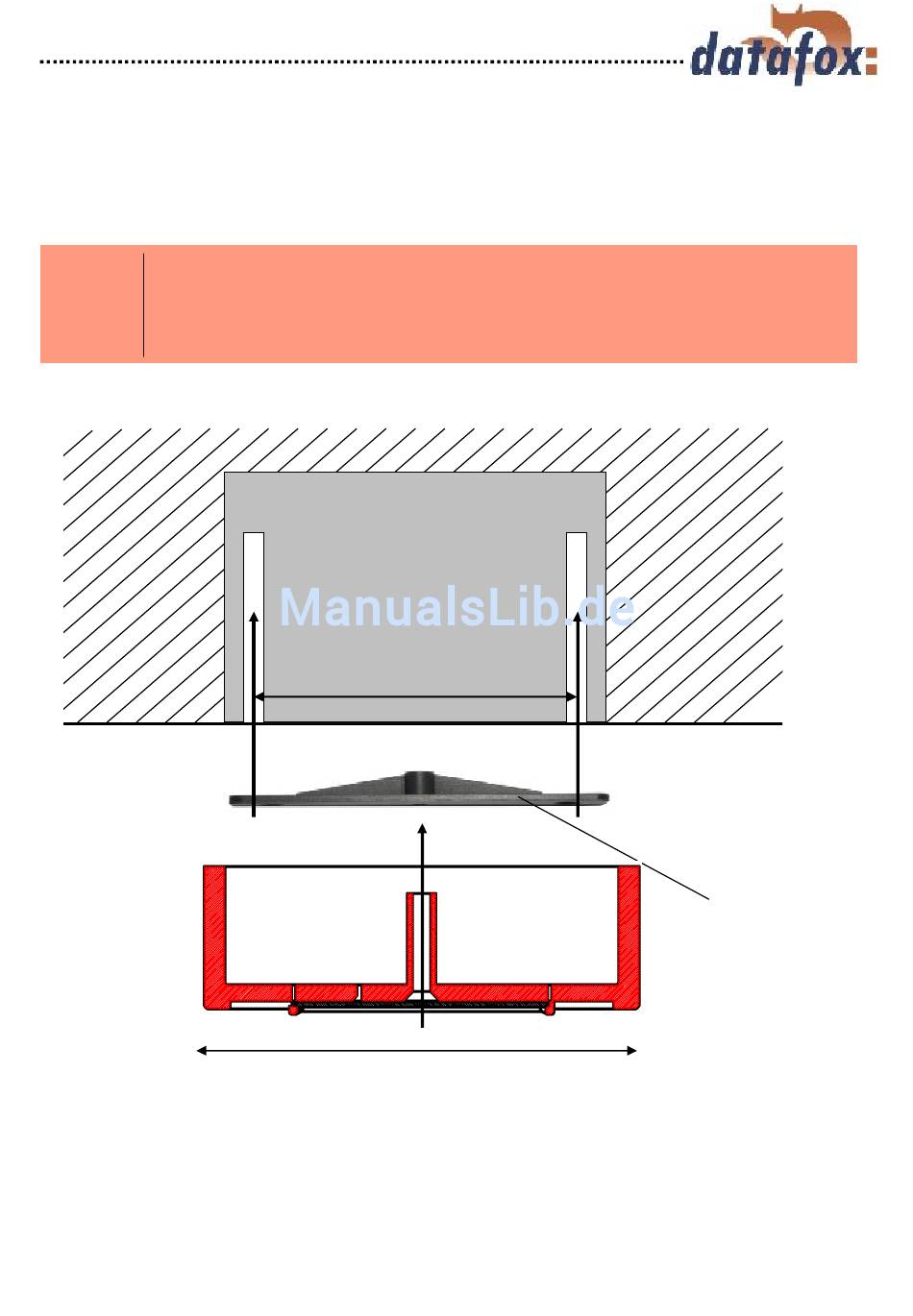

Abbildung 2.1-7 Wandmontage für TS TMR33-L und -LTM
Version: 01.13
Unterputzdose
60 mm
81 mm
Seite 11
Montagejoch für
Unterputzdose.
