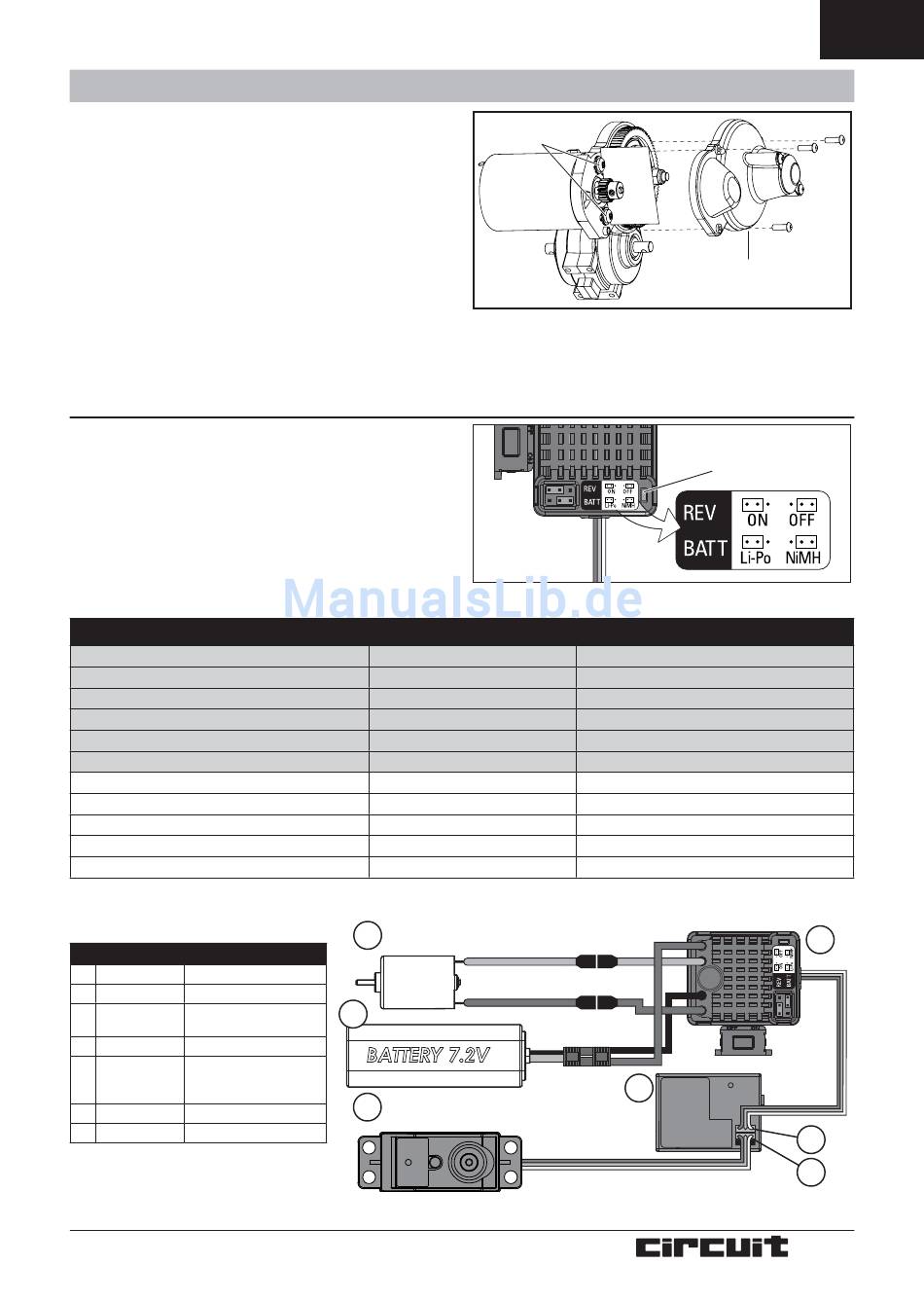

EINSTELLEN DES ZAHNFLANKENSPIELS
Das Zahnfl ankenspiel ist ab Werk eingestellt und braucht nur
dann neu eingestellt werden, wenn Sie den Motor oder das
Getriebe wechseln.
Für diese Einstellung nehmen Sie bitte die Getriebeabdeckung
(A) ab.
Ein vernünftige Einstellung des Zahnfl ankenspiels ist für die
Leistung des Fahrzeuges sehr wichtig. Ist das Spiel zu groß, kann
das Getriebezahnrad das Motorritzel beschädigen. Ist das Spiel
zu klein, kann dieses zu reduzierter Geschwindigkeit und einer
Überhitzung des Reglers führen. Folgen Sie diesen einfachen
Schritten um das Zahnfl ankenspiel einzustellen:
1. Lösen Sie die beiden Motorschrauben (B).
2. Stecken Sie einen schmalen Streifen Papier (C) zwischen
Zahnrad und Ritzel.
ELEKTRONISCHER FAHRTENREGLER (ESC)
Programmieren: Der Regler ist mit zwei Jumpern (Steck-
brücken) vorbestückt. Diese sind gesteckt auf: REV: ON und BATT:
NiMh Konfi guration.
Um die Reverse (Rückwärtsfunktion) zu deaktivieren oder den
Akkutyp auf LiPo Akkus umzustellen, ziehen Sie den Jumper raus
und stecken ihn in den gewünschten Anschluß.
Schalten Sie den Regler aus und wieder an. Sollten Sie den
Jumper verloren oder nicht eingesteckt haben, arbeitet der
Regler auf den Einstellungen REV: ON und Batt: LiPo
Betrieb
Stop
Vorwärts
Vorwärts (Vollgas)
Rückwärts
Bremse
Bremse (Vollbremsung)
Ni-MH/Ni-Cd Aku
2S LiPo Akku
Regler bereit
Akkuspannung zu niedrig
Überhitzt
ANSCHLUSSDIAGRAMM
Part #
Description
A
DYN1172
Motor
B
DYN1050EC
Akku 7,2V
Spritzwasserdichtes
C
SPMS603
Lenkservo
D
SPMSR201
Empfänger
Spritzwasserdichter Ele-
E
DYNS2210
ktronischer Fahrtenregler
(ESC)
F
Kanal 1
G
Kanal 2
Bitte stellen Sie sicher, dass die Kanäle 1
und 2 wie abgebildet eingesteckt sind. Die
Motorkabel können über Steckverbinder vom
Regler getrennt werden.
WARTUNG
3. Drücken Sie die beiden Zahnräder zusammen, während Sie die
zwei Motorschrauben wieder fest ziehen.
4. Ziehen Sie das Papier heraus, die Zahnräder sollten sich dabei
ein Stück bewegen.
5. Setzen Sie die Getriebeabdeckung wieder auf.
LED Status
Aus
Blinkt
Leuchtet
Blinkt
Blinkt
Leuchtet
Blinkt
Blinkt
A
B
C
B
C
Ton beim Einschalten
1 kurzer Piepton
2 kurze Pieptöne
1 langer Piepton
EC3
EC3
D
DE
A
LED
E
