Stecom TopLine Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
STECOM
Lesen Sie bitte vor der Inbetriebnahme diese Anleitung durch und bewahren Sie sie zum
späteren Nachschlagen gut auf. Am Anfang der Anleitung befindet sich eine bebilderte
INHALTSVERZEICHNIS
TOPLINE
Bedienungsanleitung
Kurzanleitung zur schnellen Inbetriebnahme.
Deutsch
English
France
CM-PAPP security GmbH & Co. KG,
Sigmaringer Straße 10, 72379 Hechingen
-Alarm-System
®
Seite 2 - 19
Seite 21 - 39
Seite 41 - 62
Kapitel
Inhaltsverzeichnis
Inhaltszusammenfassung für Stecom TopLine
- Seite 1 STECOM -Alarm-System ® TOPLINE Bedienungsanleitung Lesen Sie bitte vor der Inbetriebnahme diese Anleitung durch und bewahren Sie sie zum späteren Nachschlagen gut auf. Am Anfang der Anleitung befindet sich eine bebilderte Kurzanleitung zur schnellen Inbetriebnahme. INHALTSVERZEICHNIS Deutsch Seite 2 - 19...
-
Seite 2: Inhaltsverzeichnis
1. Die Systemkomponenten Seite 3 2. Schnelle Einführung in die Bedienung Seite 5 3. Die Anordnung der Systemkomponenten Seite 7 4. Das STECOM-ALARM-SYSTEM Seite 8 5. Die erstmalige Inbetriebnahme des Systems Seite 9 6. Die Alarmfunktion Seite 10 7. Der Alarm Seite 10 8. -
Seite 3: Die Systemkomponenten

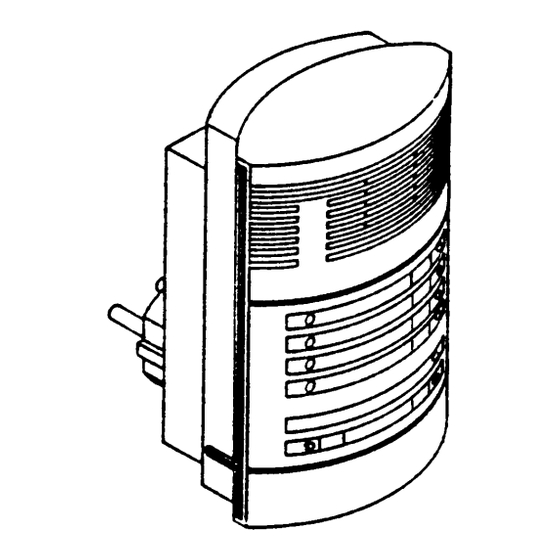

1. DIE SYSTEMKOMPONENTEN Zentrale Melderseite Schalterseite Lichtempfänger Tasten zum Fernschalten der Schaltsteckdosen und Beschriftungsfelder für Alarmschalter die Standorte der Melder, Schaltsteck-dosen und Alarmschalter Grüne Lampen für Schalt- steckdosen und Alarmschalter leuchtet: Aus – blinkt: Ein Gelbe Lampen für Melder leuchten: inaktiv Grüne Lampe zeigt blinken: Aktiv Vorhandensein der Sirene oder... - Seite 4 Bewegungsmelder Fenster des Infrarotsenders (PIR) Gelbe Lampe zeigt an daß Bewegung erkannt wurde. Beschriftungsfeld Taste nur zur ersten Inbetriebnahme Anschlußbuchse für Zusatzmodule Sirene Sirene 100 dB) Taste zum Ausschalten der Sirene bei ausge- löstem Alarm. Beschriftungsfeld Blinken der grünen Lampe zeigt, daß nach 30 Sekunden Sirene erönt Anschlußbuchse für Zusatzmodule...
-
Seite 5: Schnelle Einführung In Die Bedienung
2. SCHNELLE EINFÜHRUNG IN DIE BEDIENUNG Seite 5 Deutsch... - Seite 6 Deutsch Seite 6...
-
Seite 7: Die Anordnung Der Systemkomponenten
Systemkomponenten - hier vor allem den Bewegungsmelder - auf ebenen Flächen aufstellen und neigen oder mit beliebiger Ausrichtung an der Wand befestigen können. Die Schaltsteckdosen sollten Sie möglichst nahe bei den zu schaltenden Lichtquellen oder elektrischen Geräten anbringen, da die Anschlußschnur dieser Geräte von dem STECOM-Alarm-System nicht auf Manipulation überwacht wird. Seite 7... -
Seite 8: Das Stecom-Alarm-System
Zentrale, Bewegungsmelder und Sirene Schlüsselmodul anschließbar an Zentrale Variohalter für alle STECOM Komponenten Telefonwählgerät Besondere Hinweise! • Das Betreiben der Komponenten über Grundstücksgrenzen ist möglich, bei gleichem Umspannungstrafobereich. • Öffnen Sie nicht die Komponenten. Diese enthalten spannungsführende Teile! Achtung: Lebensgefahr! •... -
Seite 9: Die Erstmalige Inbetriebnahme Des Systems
Zentrale so lange, bis die oberen gelben (Bewegungsmelder) und grünen (Schaltsteckdosen) Lampen blinken. Den Rest erledigt das STECOM-Alarm-System völlig selbständig. Es benötigt dafür jedoch ca. 15 Minuten. In dieser Zeit werden zunächst alle Lampen an der Zentrale erlöschen. Nur die rote »Aktiv« und die grüne Lampe »Lichtautomatik«... -
Seite 10: Die Alarmfunktion
Zentrale oder am Alarmschalter selbst verkürzt werden. Hinweis: • Das STECOM-Alarm-System löst auch dann Alarm aus, wenn eine der Systemkomponenten im »Scharfzustand« des Systems aus der Steckdose entfernt wird (Sabotagealarm). Das Entfernen der Zentrale wird durch die Sirene (Option) signalisiert. -
Seite 11: Der Alarmspeicher
8. DER ALARMSPEICHER Die Zentrale des STECOM-Alarm-Systems ist mit einem Alarmspeicher ausgerüstet. Wird während Ihrer Abwesenheit ein Alarm ausgelöst und hat das System danach automatisch wieder die Alarmbereitschaft auf- genommen, wird die Auslösung dieses Alarms gespeichert. Bei Ihrer Rückkehr werden Sie auf eine zurük- kliegende Alarmauslösung durch die sehr langsam blinkende rote Lampe »Aktiv«... -
Seite 12: Das Fernschalten Von Geräten
Die entsprechende Kontrollampe leuchtet konstant bei ausgeschalteter und blinkt bei eingeschalteter Schaltsteckdose oder Alarmschalter. Diese Art des Fernschaltens von Geräten funktioniert unabhängig davon, ob das STECOM-Alarm- System scharfgeschaltet ist oder nicht. Das Fernschalten von Geräten erfolgt mit einer Verzögerung von einigen Sekunden. Die Geräte wer- den also nicht wie bei einem Lichtschalter sofort einoder ausgeschaltet. -
Seite 13: Die Übertragung Über Das Stromnetz
Um Ihnen als Anwender die Möglichkeit zu geben, die Qualität der Verbindungen zwischen den Komponenten und der Zentrale zu überprüfen, ist das STECOM-Alarm-System mit einer Anzeige der Übertragungsgüte aus- gestattet. Damit wird es für Sie auf einfache Weise möglich, für jede Komponente getrennt zu erkennen, ob Schwierigkeiten beim Betrieb auftreten könnten. -
Seite 14: Einige Tips
• Sollten Sie befürchten, daß in Ihrer Wohnung der Strom ausfällt oder dieser von einem Eindringling vor dem Einbruch abgeschaltet werden könnte, so stecken Sie einfach an die Zentrale, an die Bewegungsmelder und an die Sirene ein NotstromModul (Option) an. Die Alarmfunktion Ihres STECOM- Alarm-Systems ist dann auch bei Stromausfall gewährleistet. Wenn Sie Geräte anderer Hersteller (Bewegungsmelder, Kontaktmatten, Fensterkontakte etc.) oder eine andere Alarmanlage mit dem CM-... -
Seite 15: Bedeutung Der Anzeigen
Anzeige wie in Kapitel 11 beschrieben. Auch wenn nur eine der beiden wegfällt, erlischt bereits die Anzeige. Hinweis: • ...können im STECOM-Alarm-System sowohl als Zentrale als auch als zweite Zentrale eingesetzt werden. 14. BEDEUTUNG DER ANZEIGEN Nachstehnd finden Sie in drei Tabellen eine Übersicht der Anzeigen der Lampen der Zentrale und der Nebenstellen. -
Seite 16: Störungs-Überprüfung
Ordnung. Haussicherung hat prüfen. Verlängerungskabel abgeschaltet. austauschen. An der Zentrale sind Lampen für Schlechte Übertragungsverhält- STECOM-Komponente in eine Nebenstellenanzeige zeitweise nisse auf dem Stromnetz. In un- andere Steckdose stecken. Sind dunkel. Meldungen werden mittelbarer Nähe sind stark stö- mehrere Lampen zeitweise nicht korrekt angezeigt. -
Seite 17: Die Technischen Daten
Nur für Innenraumanwendung. Mehrer Systeme können ohne gegenseitige Störung in unmittelbarer Nachbarschaft betrieben werden. Durch Mikroprozessorsteuerung in allen Systemkomponenten sind keine manuellen Einstellunge erforderlich. STECOM ist ein eingetragenes Warenzeichen der CM-PAPP security GmbH & Co. KG Kurzbedienungsanleitung • Scharfschalten des Systems: Drücken Sie die blaue Taste »Alarm«... -
Seite 18: Zulassung
Deutsch Seite 18... -
Seite 19: Garantie
Garantie Als Hersteller übernehmen wir für die Komponenten des STECOM-Alarm-Systems eine Garantie von 12 Monaten. Innerhalb der Garantiezeit beseitigt CM Elektronik GmbH nach eigener Wahl durch Reparatur oder Austausch der Komponenten unentgeltlich alle Mängel, die auf Material- oder Herstellungsfehlern beruhen.
