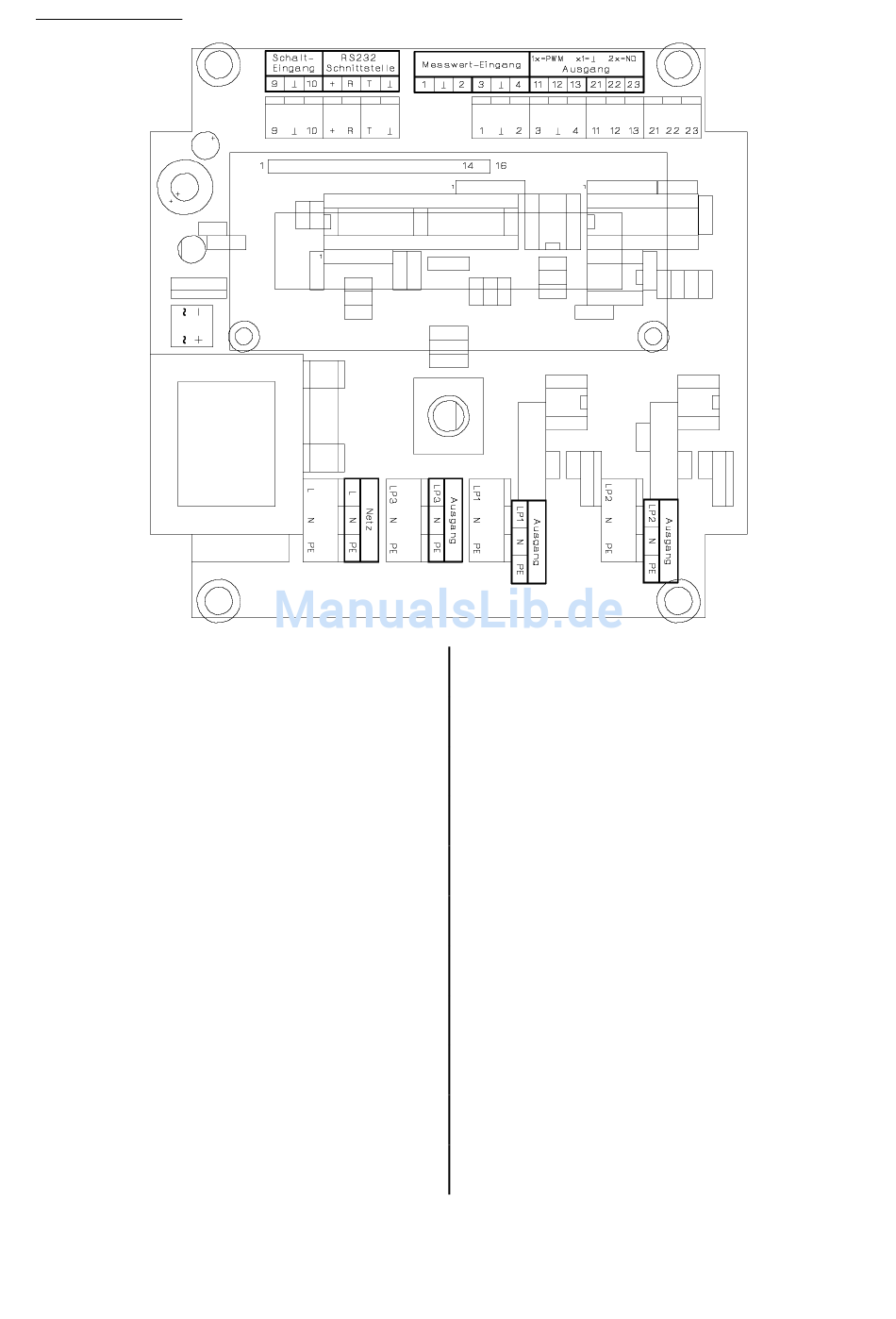

Kabelanschlüsse:
Meßwerteingang
⊥
1
2
3
4
Schalteingang
⊥
9
10
RS232
⊥
R
T
+
Ausgang (PWM)
11
12
13
(1) nur mit novaTec RS232 Datenkabel, Option Datenkabel (bei Bestellung angeben)
(2) nur mit Wärmemengenzählung, Option Wärmemenge (bei Bestellung angeben)
(3) nur 230VAC, 2 Punkt Antriebe mit max. 10VA Gesamtleistung verwenden.
(elektrothermische Antriebe dürfen nicht verwendet werden !!!
Klemmen nicht vertauschen oder verpolen!!!
(2 x 0,25 - 0,5)
Masse, für Eingang 1 - 4
Kollektorfühler
Ladetemperaturfühler
Speichertemperaturfühler
Rücklauftemperaturfühler
externe Komponenten
Masse, für Eingang 9 - 10
Durchflußsensor (2)
nicht belegt
Datenausgang zum PC (1)
Masse (br)
RxData (gn)
TxData (ws)
+5V (ge)
E-Pumpe 1/2, 0-10V / PWM
Masse, für Ausgang 12, 13
0-10V/PWM – Steuersignal 2 22
0-10V/PWM – Steuersignal 1 23
Netzspannung
Netz-Eingang
L
N
PE
Ausgang (230V)
LP1/2
N
PE
Ausgang(3)
LP3
N
PE
Ausgang (NO)
21
- 9 -
Max. 230V
Zuleitung vom Netz
Phase (sw, br)
Nulleiter (bl)
Schutzleiter (gn / ge)
Stufige Pumpe 1/2, 230V
Phase, geregelt (sw, br)
Nulleiter (bl)
Schutzleiter (gn / ge)
für Ventil 1, max. 10VA
Phase (sw, br)
Nulleiter (bl)
Schutzleiter (gn / ge)
Freigabe (z.B. E-Pumpe 1/2)
Masse, für Ausgang 22, 23
Schließer (NO), Freigabe 2
Schließer (NO), Freigabe 1
