Inhaltszusammenfassung für Motorola MBP15

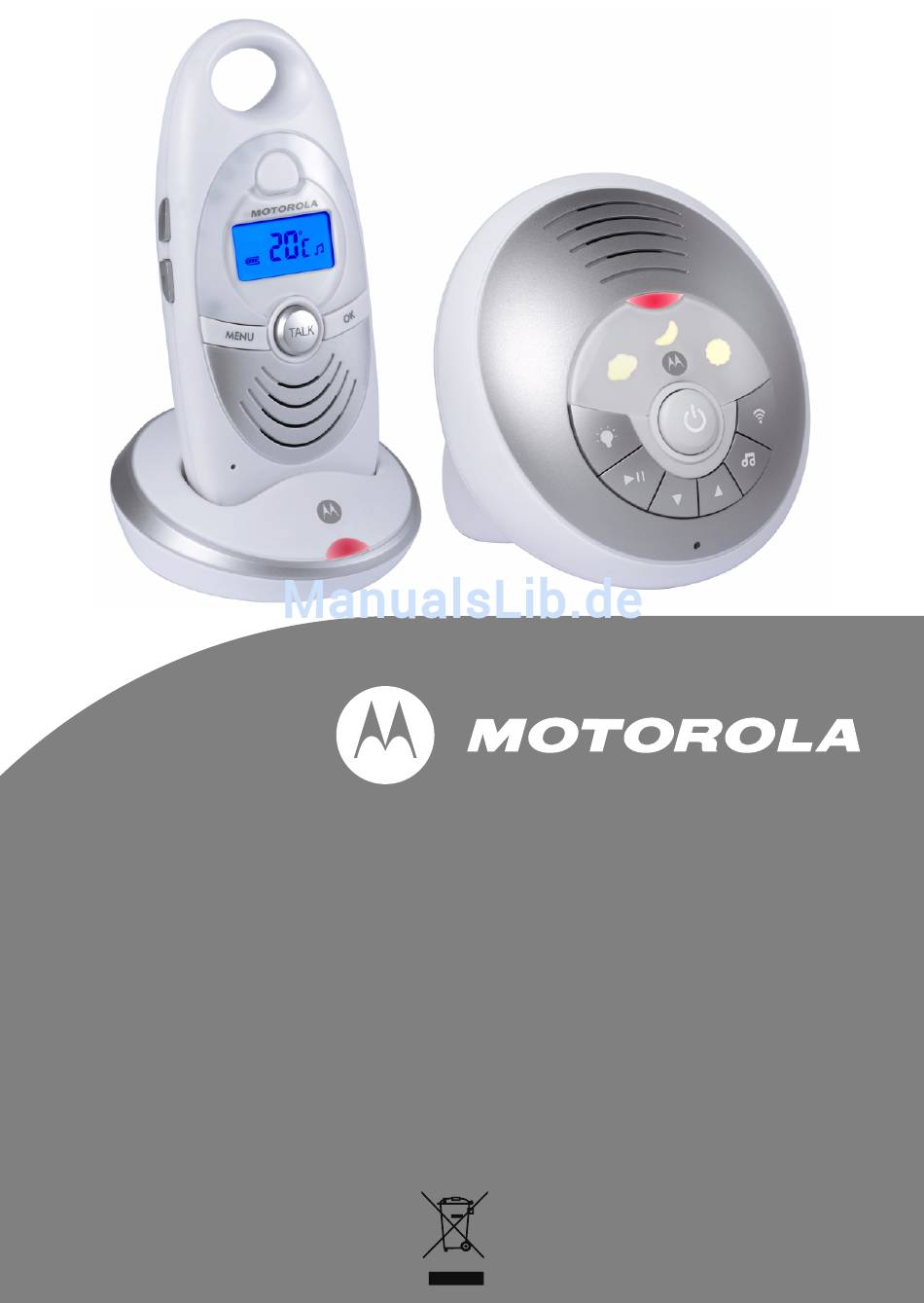

- Seite 1 BEDIENUNGSANLEITUNG MBP15 DIGITALES BABYPHONE BEDIENUNGSANLEITUNG Technische Änderungen vorbehalten.
-
Seite 2: Verpackungsinhalt
Willkommen… zu Ihrem neuen digitalen Baby- Überwachungssystem von Motorola! Wir freuen uns, dass Sie sich für das MBP15 entschieden haben. Mit diesem Babyphone mit digitaler Kommunikationstechnik können Sie Ihr Baby jederzeit klar und deutlich ohne Störgeräusche hören. Bitte bewahren Sie den datierten Original-Kaufbeleg sorgfältig auf. -
Seite 3: Übersicht Über Die Eltern-Einheit
Übersicht über die Eltern-Einheit 1. Lautstärke-LEDs 2. Ein-/Ausschalten 3. Sprechtaste (zum Baby sprechen) 4. Bestätigen 5. Lautsprecher 6. Ladestation 7. Ladeanzeige (LED) 8. Menü-Taste 9. Verbindungsanzeige (LED) 10. Lautstärke verringern 11. Lautstärke erhöhen 12. Display (siehe nächste Seite) TALK 13. Mikrofon 14. -
Seite 4: Übersicht Über Die Baby-Einheit
Übersicht über die Baby-Einheit 17. Ein-/Ausschalten 18. Paging-Taste 19. Betriebsanzeige (LED) 20. Abspielen/Pause 21. Schlaflied-Taste 22. Mikrofon 23. Lautstärke erhöhen 24. Lautstärke verringern 25. Nachtlicht-Taste 26. Nachtlicht 27. Temperatursensor 28. Schraube der Batteriefachabdeckung 29. Batteriefachabdeckung 30. Adapteranschluss LCD-Anzeige A. Anzeige der Batteriekapazität B. -
Seite 5: Inhaltsverzeichnis
Einlegen der Batterien in die Baby-Einheit ........8 Stromversorgung der Baby-Einheit ..........9 Einlegen der Akkus in die Eltern-Einheit ........10 Stromversorgung der Eltern-Einheit ..........11 Verbindung ...................11 Anmelden ..................12 Paging ..................13 3. Das MBP15-Babyphone benutzen ..........14 Lautstärke einstellen..............14 3.1.1 Eltern-Einheit ..............14 3.1.2 Baby-Einheit ..............14 Zum Baby sprechen ..............14 Menü-Bedienung ................14... -
Seite 6: Sicherheitshinweise
1. Sicherheitshinweise ACHTUNG! Dieses Gerät zur Babyüberwachung entspricht allen relevanten Standards bezüglich elektromagnetischer Felder und ist sicher in seiner Anwendung, wenn es wie in der Bedienungsanleitung beschrieben benutzt wird. Lesen Sie daher bitte diese Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. •... - Seite 7 • Verwenden Sie immer nur Akkus/Batterien des gleichen Typs. Setzen Sie niemals normale, nicht aufladbare Batterien in die Elterneinheit ein. Achten Sie beim Einsetzen der Akkus/Batterien auf die richtige Polarität (wie im Akku-/Batteriefach angegeben). • Berühren Sie die Lade- oder Steckerkontakte nicht mit spitzen oder metallischen Gegenständen.
-
Seite 8: Erste Schritte
2. Erste Schritte Einlegen der Batterien in die Baby-Einheit Die Baby-Einheit kann entweder mit 3 AA-Batterien (nicht aufladbare Batterien!) oder über das (Wechsel-)Stromnetz betrieben werden. Die Baby-Einheit hat keine Ladefunktion! 90° MAX WICHTIG Batterien für die Baby-Einheit sind nicht im Lieferumfang enthalten. Es wird empfohlen, die Batterien vor Inbetriebnahme einzusetzen. -
Seite 9: Stromversorgung Der Baby-Einheit
ACHTUNG! Verwenden Sie keine alten und neuen Batterien zusammen. Bewahren Sie Batterien für Kinder unzugänglich auf. Schließen Sie Batterien nicht kurz oder verbrennen Sie sie. Entfernen Sie die Batterien, wenn das Gerät längere Zeit nicht verwendet wird. Stromversorgung der Baby-Einheit 1. -
Seite 10: Einlegen Der Akkus In Die Eltern-Einheit
Einlegen der Akkus in die Eltern-Einheit 1. Drehen Sie hierfür zunächst den Gürtelclip nach oben. 2. Drehen Sie die Schraube der Akkufachabdeckung auf der Rückseite der Eltern-Einheit mit einem Schraubenzieher 90° gegen den Uhrzeigersinn. Entfernen Sie die Akkufachabdeckung. HINWEIS OPEN (OFFEN) Drehen Sie die Schraube nicht weiter als zur Position 3. -
Seite 11: Stromversorgung Der Eltern-Einheit
Stromversorgung der Eltern-Einheit 1. Schließen Sie das Netzadapterkabel der Ladestation an eine Steckdose an (230 V / 50 Hz). HINWEIS Benutzen Sie nur den im Lieferumfang enthaltenen Adapter (6 V DC / 300 mA). 2. Stellen Sie die Eltern-Einheit in die Ladestation. Leuchtet die LED rot, lädt die Einheit auf. -
Seite 12: Anmelden
• Die grüne Verbindungs-LED der Elterneinheit blinkt während des Verbindungsaufbaus. Sobald die Verbindung hergestellt ist, leuchtet die LED kontinuierlich. • Die Geräusche, die das Mikrofon der Babyeinheit aufnimmt, sind in bzw. über die Elterneinheit zu hören. • Die Lautstärke der erkannten Geräusche wird mit den LEDs oben an der Elterneinheit angezeigt. -
Seite 13: Paging
4. Bitte warten Sie, bis die Verbindung zwischen den beiden Einheiten hergestellt ist. Nach erfolgreicher Anmeldung hören die LEDs auf zu blinken und der Anmeldevorgang wird mit einem langen Signalton beendet. Paging Wenn Sie die Eltern-Einheit nicht finden, können Sie sie suchen, indem Sie die Taste an der Baby-Einheit für 2 Sekunden gedrückt halten. -
Seite 14: Das Mbp15-Babyphone Benutzen
3. Das MBP15-Babyphone benutzen Lautstärke einstellen 3.1.1 Eltern-Einheit Es gibt 5 Lautstärkestufen an der Elterneinheit sowie die Einstellung Lautst. aus • Mit der Taste können Sie die Lautstärke erhöhen. • Mit der Taste können Sie die Lautstärke verringern. HINWEIS Lautst. aus Ist die Einstellung ausgewählt, wird die Lautstärke der... -
Seite 15: Menüstruktur
Grad F? / Grad C? Zeit einst Jahr / Monat / Tag / Stunde / Minute 24 Std.? / 12 Std.? stundeformat Fütterung Zeit einst Stunde / Minute Fü.Intervall Stunde / Minute Alarm Ein? / Aus? Lautst Sprache Spracheinstellung (landesabhängig) Das MBP15-Babyphone benutzen... -
Seite 16: Nachtlicht
(dann werden alle Schlaflieder nacheinander abgespielt). 7. Bestätigen Sie mit der Taste Abspielen? 8. Drücken Sie daraufhin die Taste wird angezeigt. 9. Um das bzw. die Schlaflieder abzuspielen, drücken Sie nun erneut die Taste Mit der Taste das Menü beenden. Das MBP15-Babyphone benutzen... -
Seite 17: Über Baby-Einheit Ein-/Ausschalten
2. Wählen Sie nun mit der Taste bzw. die Funktion aus. 3. Bestätigen Sie mit der Taste 4. Mit der Taste bzw. können Sie nun die Mikrofonempfindlichkeit wie gewünscht einstellen. 5. Bestätigen Sie mit der Taste Mit der Taste das Menü beenden. Das MBP15-Babyphone benutzen... -
Seite 18: Geräuschalarm Ein-/Ausschalten
4. Wählen Sie daraufhin mit der Taste bzw. die Funktion aus. 5. Bestätigen Sie mit der Taste 6. Mit der Taste bzw. können Sie nun die Lautstärke wie gewünscht einstellen. 7. Bestätigen Sie mit der Taste Mit der Taste das Menü beenden. Das MBP15-Babyphone benutzen... -
Seite 19: Temperatur
Werden die Grenzwerte über- bzw. unterschritten, wird entweder Niedrig oder auf dem Display angezeigt und die Temperaturanzeige blinkt. Haben Sie den Alarm eingestellt, weist Sie zudem ein Warnsignal darauf hin, wenn ein Grenzwert über- bzw. unterschritten wird. Das MBP15-Babyphone benutzen... -
Seite 20: Temperaturalarm Ein-/Ausschalten
6. Wählen Sie daraufhin mit der Taste bzw. die Funktion aus. 7. Bestätigen Sie mit der Taste 8. Mit der Taste bzw. können Sie nun die Lautstärke wie gewünscht einstellen. 9. Bestätigen Sie mit der Taste gehen Sie zurück oder beenden das Menü. Das MBP15-Babyphone benutzen... -
Seite 21: Temperatureinheit (°C Oder °F) Einstellen
4. Wählen Sie nun mit der Taste bzw. die Option aus. 5. Bestätigen Sie mit der Taste gehen Sie zurück oder beenden das Menü. TIPP Um als Temperatureinheit °C einzustellen, gehen Sie wie beschrieben Grad C? vor, nur wählen Sie die Option aus. Das MBP15-Babyphone benutzen... -
Seite 22: Uhr
1. Drücken Sie hierfür die Taste an der Eltern-Einheit. wird angezeigt. 2. Wählen Sie nun mit der Taste bzw. die Funktion aus. 3. Bestätigen Sie mit der Taste stundeformat 4. Wählen Sie nun mit der Taste bzw. die Funktion aus. Das MBP15-Babyphone benutzen... -
Seite 23: Fütterung
2. Wählen Sie nun mit der Taste bzw. die Funktion aus. 3. Bestätigen Sie mit der Taste Fü.Intervall 4. Wählen Sie nun mit der Taste bzw. die Funktion aus. Stunde 5. Drücken Sie daraufhin die Taste wird angezeigt. Das MBP15-Babyphone benutzen... -
Seite 24: Alarm Einstellen
5. Bestätigen Sie mit der Taste Lautst 6. Wählen Sie daraufhin mit der Taste bzw. die Funktion aus. 7. Bestätigen Sie mit der Taste 8. Mit der Taste bzw. können Sie nun die Lautstärke des Pieptons wie gewünscht einstellen. Das MBP15-Babyphone benutzen... -
Seite 25: Display-Sprache Einstellen
3. Drücken Sie daraufhin die Taste . Die aktuelle Spracheinstellung wird angezeigt. 4. Mit der Taste bzw. können Sie nun die gewünschte Sprache einstellen. 5. Bestätigen Sie mit der Taste Mit der Taste das Menü beenden. Das MBP15-Babyphone benutzen... -
Seite 26: Entsorgung Des Geräts (Umweltschutz)
4. Entsorgung des Geräts (Umweltschutz) Am Ende der Nutzungsdauer darf das Gerät nicht im normalen Hausmüll entsorgt werden. Geben Sie es bitte an einer Recycling-Sammelstelle zur Aufbereitung elektrischer und elektronischer Geräteausstattungen ab. Das Symbol am Produkt, in der Bedienungsanleitung und/ oder Verpackung zeigt dies an. -
Seite 27: Reinigung
Sie es nicht dem direkten Sonnenlicht aus und tragen Sie Sorge dafür, dass es nicht nass wird. • Bei der Fertigung des MBP15 wurde sehr viel Wert auf die Zuverlässigkeit des Geräts gelegt. Sollte das Gerät jedoch nicht einwandfrei funktionieren, versuchen Sie auf keinen Fall es selbst zu reparieren wenden Sie sich in solchen Fällen bitte an den... -
Seite 28: Hilfe
6. Hilfe Ladevorgang Das Symbol blinkt nicht, obwohl sich die Eltern-Einheit in der Ladestation befindet? • Schlechter Kontakt – Stellung der Eltern-Einheit vorsichtig anpassen. • Verschmutzter Kontakt – Batteriekontakte der Eltern-Einheit und Ladestation mit einem mit Alkohol angefeuchteten Tuch reinigen. •... - Seite 29 • Einheiten zurücksetzen. Akkus aus der Eltern-Einheit entfernen, ca. 15 Sekunden warten und dann wieder einsetzen. Die Verbindungsherstellung zwischen der Baby- und Eltern-Einheit abwarten (max. 1 Minute). • Weitere Informationen hierzu finden Sie auch im Abschnitt „2.6 Anmelden“. Interferenz Interferenz durch störende Geräusche an der Eltern- Einheit? •...
-
Seite 30: Allgemeine Informationen
Verarbeitungsmängeln sind. Diese beschränkte Garantie ist verbraucherexklusiv und gilt nur wie folgt für neue von Binatone Electronics International LTD. hergestellte Motorola-Produkte und Motorola-Zubehör, welche(s) von Verbrauchern in Europa zusammen mit dieser schriftlichen Garantie erworben wird/werden: Anwendbarkeit der Garantie Diese Garantie gilt nur für den ersten Käufer und ist nicht übertragbar. - Seite 31 MOTOROLA UND BINATONE ELECTRONICS INTERNATIONAL LTD. ÜBERNEHMEN KEINE ANDEREN GARANTIEN UND GEWÄHRLEISTUNGEN, WEDER AUSDRÜCKLICH NOCH STILLSCHWEIGEND. IN KEINEM FALL HAFTET MOTOROLA ODER BINATONE ELECTRONICS INTERNATIONAL LTD., OB NUN UNTER DIESER BESCHRÄNKTEN GARANTIE ODER VERTRAGLICH ODER AUFGRUND VON HAFTUNG AUS UNERLAUBTER HANDLUNG...
- Seite 32 STRENGER PRODUKTHAFTUNG) ODER ANDERWEITIG, FÜR SCHÄDEN ODER ANSPRÜCHE, DIE ÜBER DEN KAUFPREIS DES JEWEILIGEN PRODUKTS BZW. ZUBEHÖRS HINAUSGEHEN. WEITERHIN IST MOTOROLA ODER BINATONE ELECTRONICS INTERNATIONAL LTD. NICHT HAFTBAR FÜR UNMITTELBAREN, BEILÄUFIG ENTSTANDENEN ODER MITTELBAREN (FOLGE- )SCHADEN JEGLICHER ART, ODER FÜR EINNAHMEAUSFALL, VERLUST VON GELDERN ODER AUCH ENTGANGENEN GEWINN ODER GESCHÄFTSVERLUST ODER DEN VERLUST VON...
- Seite 33 Von dieser Garantie erfasste Dauer Produkte oder Zubehör Konsum-/Verbrauchsgüter ab dem Datum des (2) Jahre Erwerbs durch den ersten Verbraucher bzw. Benutzer des Produkts. Zubehör Neunzig (90) Tage ab dem Datum des Erwerbs durch den ersten Verbraucher bzw. Benutzer des Produkts.
- Seite 34 Motorola oder Binatone Electronics International LTD. zurückzuführen sind, sind hiermit von der Deckung durch diese Garantie ausgeschlossen. Verwendung von Motorola-fremden Produkten und Zubehör. Defekte oder Beschädigungen, die auf die Verwendung von Motorola- fremden oder nicht von Motorola zugelassenen Produkten oder Zubehörteilen oder auch von anderer Peripherieausrüstung zurückzuführen ist, sind hiermit vom Garantieumfang ausgeschlossen.
- Seite 35 Kontaktangaben für weitere Informationen, u. a. zur Garantie Kontaktangaben für weitere Informationen, u. a. zu Serviceleistungen: +49 (0) 1805 938 802 (Europa) Dort erhalten Sie auch Hinweise und Informationen zur Einsendung von Produkten und Zubehör an ein von BINATONE ELECTRONICS INTERNATIONAL LTD.
-
Seite 36: Technische Daten
Technische Daten Frequenzbereich 1,88 GHz bis 1,9 GHz (Bandbreite = 20 MHz) Reichweite Bis zu ca. 290 m* *Im Freien bei unbehinderter Linie. Die eigentliche Reichweite ist umgebungsabhängig. Leistung und Eltern-Einheit: Stromversorgung 2 AAA aufladbare NiMH-Akkus, 600 mAh (Modell: GPI = 60AAAHC; BYD = H-AAA600) Baby-Einheit: 3 AA nicht aufladbare Batterien (Hinweis: nicht im Lieferumfang enthalten) - Seite 38 Lizenznehmer für dieses Produkt. “MOTOROLA” und das stilisierte “M”-Logo sowie andere Motorola-Warenzeichen und geschützte Warenzeichen sind im Besitz von Motorola, Inc. und werden unter Lizenz von Motorola, Inc. verwendet. “MOTOROLA” und das stilisierte “M”-Logo sind beim US- amerikanischen „Patent & Trademark Office“...
