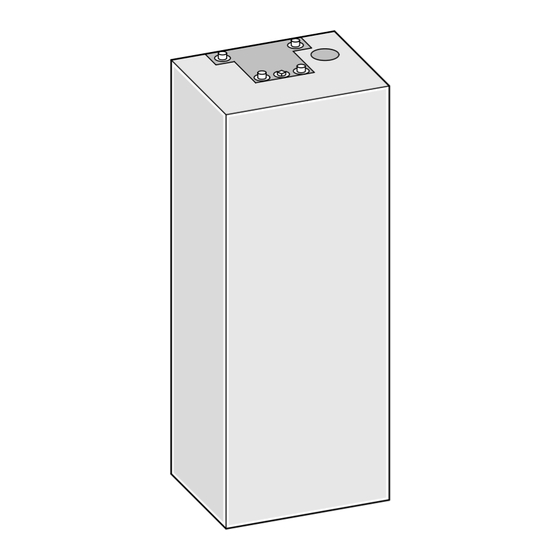

- Seite 1 Installations- und Wartungsanleitung für den Fachmann Indirekt beheizter Warmwasserspeicher STORACELL für den Anschluss an ein Junkers Gas-Heizgerät 4474-00.1/G ST 50-5... ST 80-5...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise Aufstellung, Umbau Sicherheitshinweise B Den Speicher nur durch einen zugelassenen Fachbe- trieb aufstellen oder umbauen lassen. B Den Speicher ausschließlich zur Erwärmung von Symbolerklärung Trinkwasser einsetzen. Funktion Angaben zum Gerät Verwendung B Damit die einwandfreie Funktion gewährleistet wird, Bestimmungsgemäßer Gebrauch diese Installationsanleitung einhalten. -
Seite 3: Angaben Zum Gerät
Angaben zum Gerät Angaben zum Gerät Verwendung Lieferumfang Die Speicher sind zum Anschluss an ein Heizgerät mit • Speicher Anschlussmöglichkeit für einen Speichertemperaturfüh- • Befestigungsmaterial ler (NTC) vorgesehen. Dabei darf die maximale Spei- • Stopfen cherladeleistung des Heizgeräts folgende Werte nicht übersteigen: •... -
Seite 4: Bau- Und Anschlussmaße
Angaben zum Gerät Bau- und Anschlussmaße 120.3 120.1 ST 50-5 120.1 6720604474-02.2J 6720604474-03.2J Bild 1 Maßangaben hinter einem Schrägstrich bezie- Bild 4 Aufhängmaße ST 50-5... hen sich auf die nächstgrößere Speicheraus- führung. R ¾ R ¾ 120.1 120.3 R ¾ ³... -
Seite 5: Technische Daten
Angaben zum Gerät Technische Daten Warmwasser-Dauerleistung: • Die angegebenen Dauerleistungen beziehen sich auf eine Heizungsvorlauftemperatur von 90 °C, eine Auslauftemperatur von 45 °C und eine Kaltwasse- Speichertyp reingangstemperatur von 10 °C bei maximaler Spei- Wärmeübertrager (Heizschlange): cherladeleistung (Speicherladeleistung des Anzahl der Windungen Heizgeräts mindestens so groß... -
Seite 6: Installation
Installation Installation Vorschriften 2.4.2 Nicht benötigte Speicheranschlüsse vorbereiten Für den Einbau und Betrieb die einschlägigen Vorschrif- Abhängig von der Anordnung des Speichers zum Heiz- ten, Richtlinien und Normen beachten: gerät, können wahlweise die Speicheranschlüsse oben • DIN EN 806 oder unten genutzt werden. Die nicht benötigten Spei- cheranschlüsse müssen vorbereitet werden. -
Seite 7: Wasserseitiger Anschluss
Installation B Am anderen Trinkwasseranschluss Reduzierwinkel 2.4.4 Wasserseitiger Anschluss (299.3) mit Entleerhahn (210) montieren. Wasserseitiger Anschluss an der Unterseite des Spei- chers: B Langes Tauchrohr in den Warmwasseranschluss einsetzen. B Kurzes Tauchrohr in den Kaltwasseranschluss ein- setzen. 299.1 B Entleerhahn am Kaltwassereintritt einbauen. 299.3 Wasserseitiger Anschluss an der Oberseite des Spei- chers:... - Seite 8 Installation 2.4.5 Zirkulation B Bei Anschluss einer Zirkulationsleitung: Die Dimensionierung von Zirkulationsleitungen ist nach Das Tauchrohr ZL 102/1 (Zubehör), eine für Trink- DVGW Arbeitsblatt W 553 zu bestimmen. wasser zugelassene Zirkulationspumpe und ein Bei Ein- bis Vierfamilienhäusern kann auf eine aufwän- geeignetes Rückschlagventil einbauen.
-
Seite 9: Elektrischer Anschluss
Inbetriebnahme Elektrischer Anschluss Inbetriebnahme Gefahr: Durch Stromschlag! Information des Betreibers durch B Vor dem elektrischen Anschluss die Span- den Anlagenersteller nungsversorgung (230 V AC) zur Heizungs- anlage unterbrechen. Der Fachmann erklärt dem Kunden Wirkungsweise und Handhabung des Heizgeräts und des Speichers. Eine detaillierte Beschreibung zum elektri- B Betreiber auf die regelmäßige notwendige Wartung schen Anschluss ist der Installationsanlei-... -
Seite 10: Wartung
Wartung Wartung Empfehlung für den Betreiber 4.2.2 Entleeren B Speicher vor Reinigung oder Reparatur vom Strom- B Wartungsvertrag mit einem zugelassenen Fachbe- netz trennen und entleeren. trieb abschließen. Das Heizgerät jährlich und den Speicher jährlich bzw. alle zwei Jahre warten lassen B Falls notwendig, die Heizschlange entleeren. -
Seite 11: Fehlersuche Und -Behebung
Fehlersuche und -behebung Fehlersuche und -behebung Zugesetzte Anschlüsse In Verbindung mit Kupferrohr-Installation kann es unter ungünstigen Verhältnissen durch elektrochemische Wirkung zwischen Magnesium-Schutzanode und Rohr- material zum Zusetzen von Anschlüssen kommen. B Anschlüsse durch Verwendung von Isoliertrennver- schraubungen elektrisch von der Kupferrohr-Installa- tion trennen. - Seite 12 Wie Sie uns erreichen... DEUTSCHLAND BBT Thermotechnik GmbH Junkers Deutschland Postfach 1309 D-73243 Wernau www.junkers.com Technische Beratung/ Info-Dienst Innendienst Handwerk/ Ersatzteilberatung (Für Informationsmaterial) Schulungsannahme Telefon (0 18 03) 337 330* Telefon (0 18 03) 337 333* Telefon (0 18 03) 337 335*...
