AMK-Solac Level 5 Montage- Und Bedienungsanleitung Seite 21

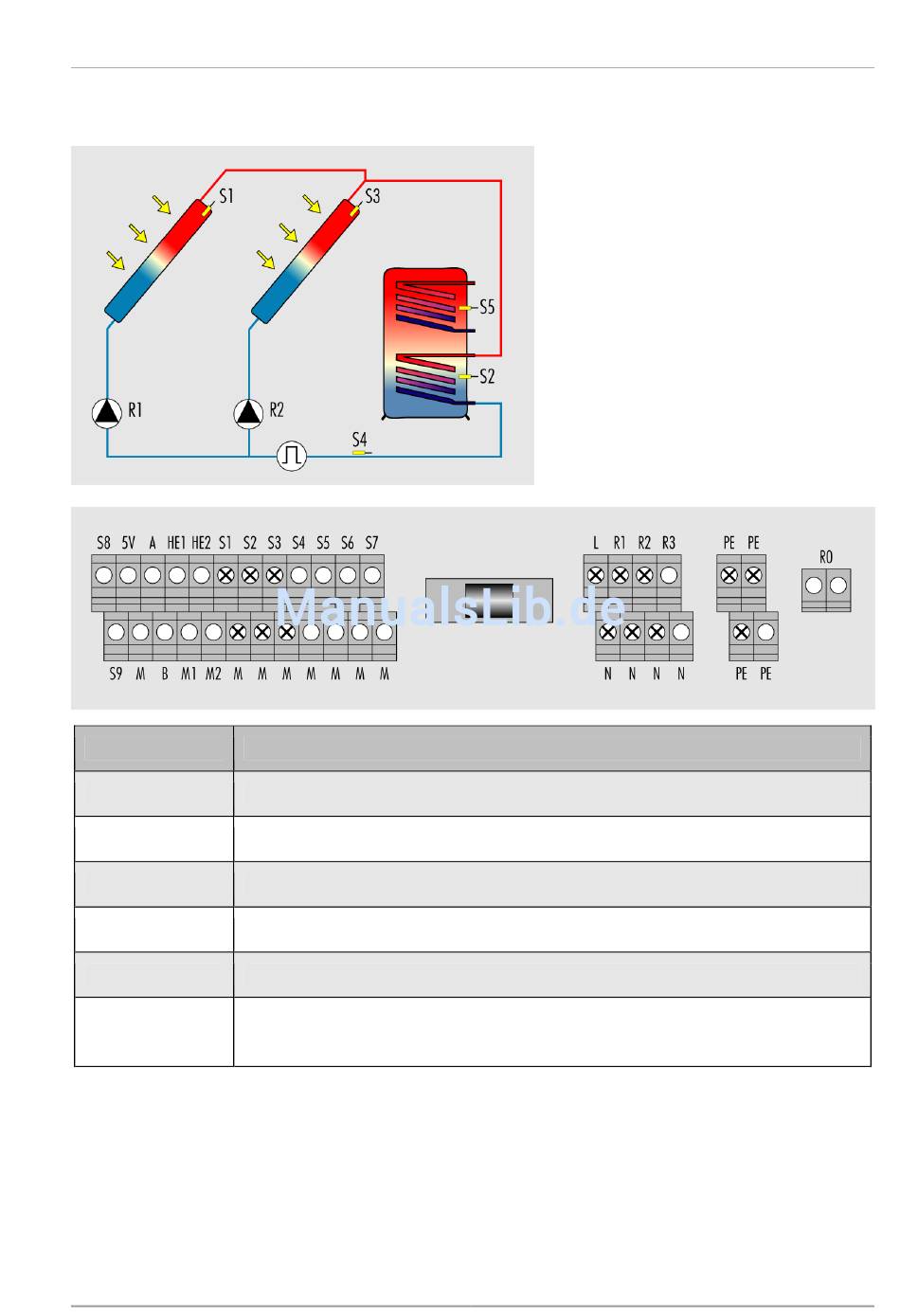

Klemmenbelegung für Hydraulikschema 120.02
Klemme
R1 + N + PE
R2 + N + PE
S1 + M
S2 + M
S3 + M
S5 + M
Verwendungszweck
Solarkreispumpe 1, 230 V Anschluss
Solarkreispumpe 2, 230 V Anschluss
Temperaturfühler Kollektorfeld 1
Temperaturfühler Speicher 1 unten
Temperaturfühler Kollektorfeld 2
Option: Temperaturfühler Speicher 1 oben
für die Funktionen „Kühlen", Heizen" oder „Temperaturdifferenzregler"
Regler anschließen
21
