Klemmenbelegung Für Hydraulikschema 210 - AMK-Solac Level 5 Montage- Und Bedienungsanleitung

Regler anschließen
Klemmenbelegung für Hydraulikschema 210.01

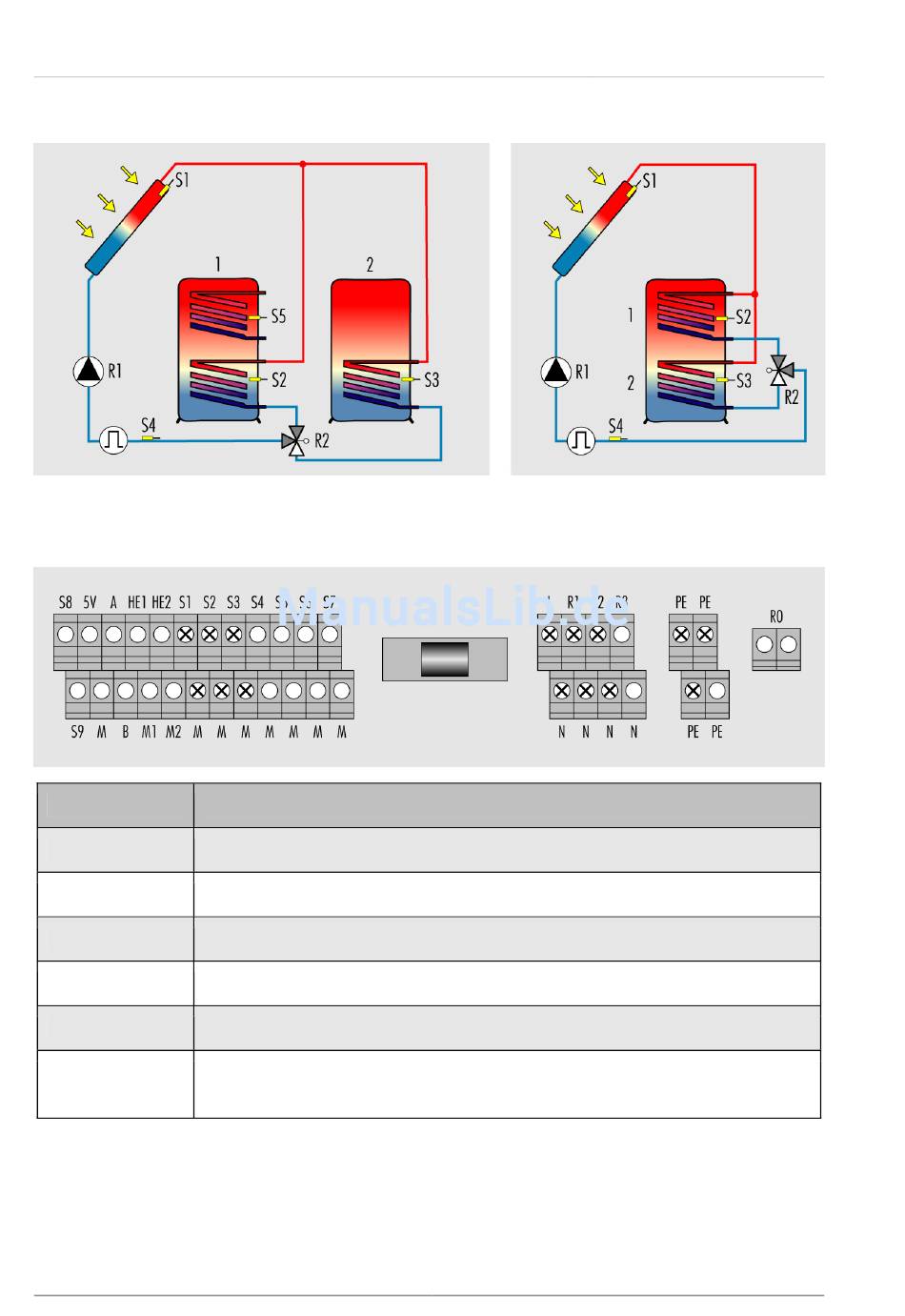

Hydraulikschema 210.01
Beide Speicher als separate Behälter ausgeführt
Ventil steuert den Zulauf zu den Speichern
Klemme Verwendungszweck
R1 + N + PE Solarkreispumpe, 230 V Anschluss
R2 + N + PE Dreiwegeventil, 230 V Anschluss
S1 + M Temperaturfühler Kollektorfeld
S2 + M Temperaturfühler Speicher 1 unten
S3 + M Temperaturfühler Speicher 2 unten
S5 + M Option: Temperaturfühler Speicher 1 oben
für die Funktionen „Kühlen", Heizen" oder „Temperaturdifferenzregler"
18
Alternativschema
Beide Speicher als Schichtenspeicher
zusammengefasst
