Regler anschließen

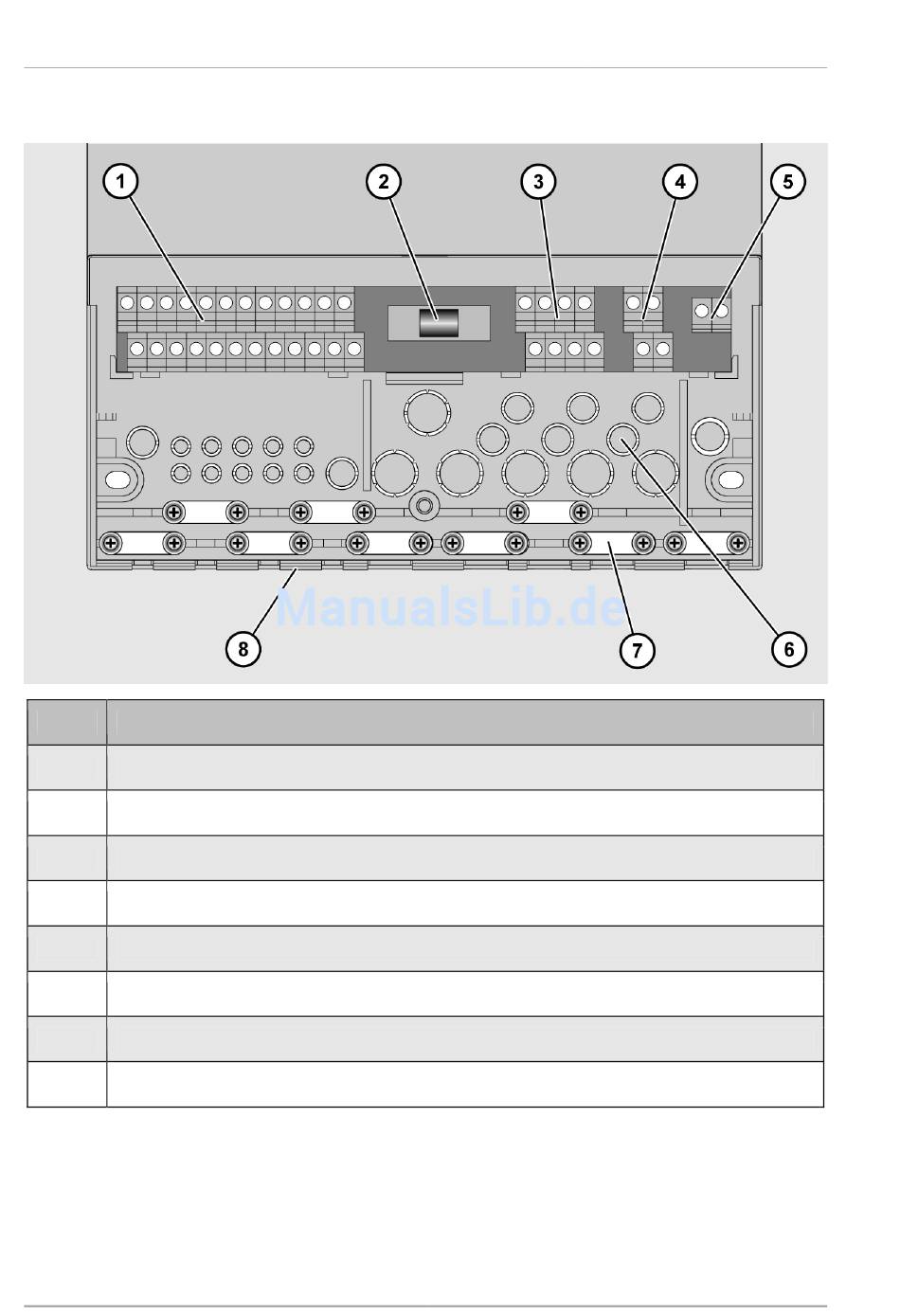

Die folgende Abbildung zeigt die für das Anschließen wichtigen Elemente des Reglers:
Pos. Beschreibung
Klemmen Kleinspannungsbereich
1
Sicherung
2
Klemmen 230 V-Bereich
3
Klemmen Schutzleiter
4
Klemmen Relaiskontakt
5
Ausstanzöffnungen zum Durchführen der Kabel an der Rückseite
6
Schraubbügel zum Fixieren der Kabel
7
Ausstanzöffnungen zum Durchführen der Kabel an der Unterseite
8
