Inhaltszusammenfassung für AMK-Solac Level 5

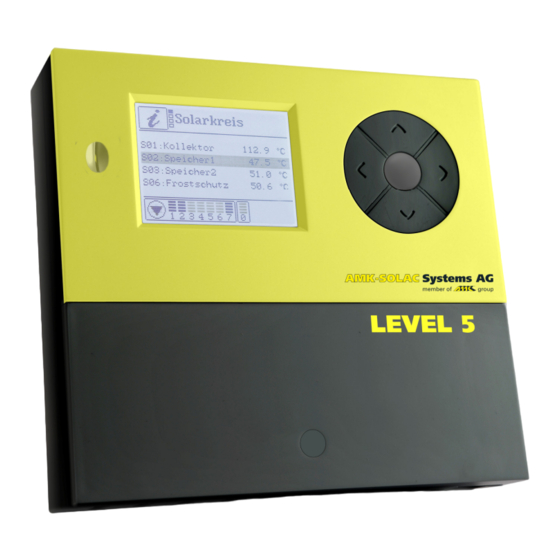

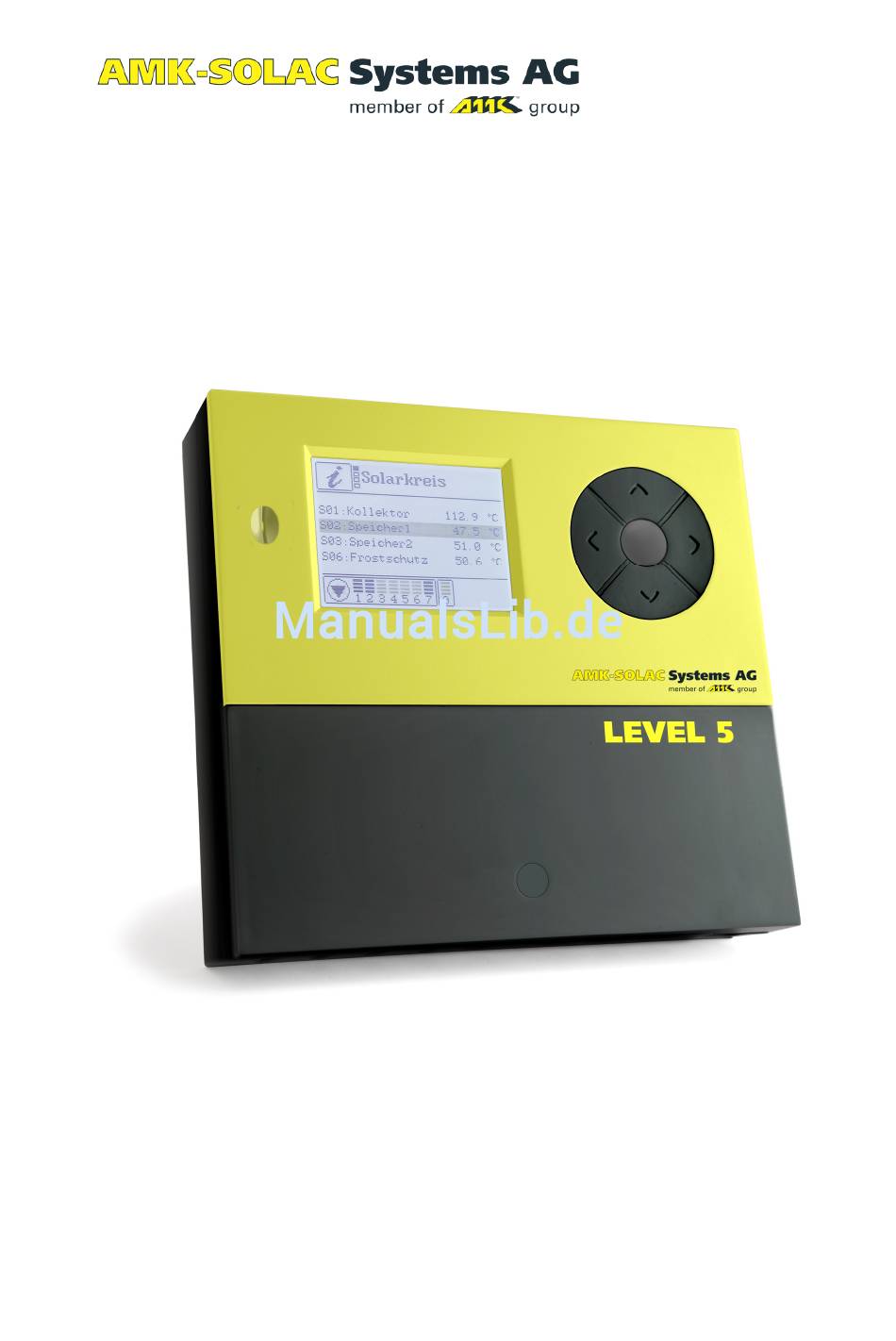

- Seite 1 Level 5 Regelgerät für thermische Solaranlagen Montage- und Bedienungsanleitung Deutschsprachige Original Montage- und Bedienungsanleitung Version: 1.1 Februar 2014...
-
Seite 2: Konformitätserklärung
Sprachregelungen verwendet: • Diese Montage- und Bedienungsanleitung wird im Folgenden Anleitung genannt. • Der Regler Level 5 wird im Folgenden Regler genannt. • Die thermische Solaranlage wird im Folgenden Solaranlage genannt. • Frei definierbare Prozeda-Funktionsmodule mit wählbaren Ein- und Ausgängen werden im Folgenden Multifunktionsregler (MFR) genannt. -
Seite 3: Verfügbarkeit
Diese Anleitung hilft Ihnen beim bestimmungsgemäßen, sicheren und wirtschaftlichen Gebrauch des Reglers. Zielgruppe Diese Anleitung richtet sich an Personen, die folgende Tätigkeiten ausführen: • Regler montieren • Regler anschließen • Regler in Betrieb nehmen • Regler einstellen • Solaranlage warten •... -
Seite 4: Gestaltungsmerkmale Im Text
Gestaltungsmerkmale im Text Verschiedene Elemente der Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie leicht feststellen, um welche Art von Text es sich handelt: normaler Text, „Menü“, „Menüpunkt“, „Tastenbezeichnungen“, • Aufzählungen und Handlungsschritte. Hinweise mit diesem Zeichen enthalten Angaben zum wirtschaftlichen Verwenden des Reglers. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ......................... 7 1.1 Bestimmungsgemäßer Gebrauch ....................7 1.2 Grundlegende Sicherheitshinweise ....................7 Beschreibung des Reglers ..................9 2.1 Übersicht ..............................9 Regler montieren ....................10 3.1 Klemmenabdeckung abnehmen ....................11 3.2 Regler befestigen ..........................12 Regler anschließen ....................13 4.1 Kabel an den Regler anschließen .................... - Seite 6 9.6 Funktion „Frostschutz“ einstellen ....................50 10 Energieertrag messen .................... 50 10.1 Durchflussgeber (DFG) ........................50 10.2 VFS (Vortex Flow Sensor) ......................... 51 10.3 Durchflussanzeiger ..........................51 10.4 Energieertragsmessung einstellen ....................51 11 Werkseinstellung wieder herstellen ..............52 12 Regler mit anderen Geräten vernetzen ..............52 13 Störungen .......................
-
Seite 7: Sicherheit
Sicherheit 1 Sicherheit In diesem Kapitel finden Sie folgende Informationen: • zum bestimmungsgemäßen Gebrauch und • zur sicheren Verwendung des Reglers. Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie den Regler montieren, anschließen oder bedienen. 1.1 Bestimmungsgemäßer Gebrauch Der Regler dient zum Überwachen und Steuern einer thermischen Solaranlage. Zum bestimmungsgemäßen Gebrauch gehören folgende Anforderungen: •... -
Seite 8: Brandgefahr Vermeiden
Sicherheit Lebensgefahr durch Stromschläge vermeiden • Stellen Sie sicher, dass alle am Einsatzort geltenden Vorschriften eingehalten werden. • Führen Sie alle Arbeiten am Regler nur in spannungslosem Zustand durch. • Stellen Sie sicher, dass die Anschlüsse des Schutzkleinspannungs-Bereichs nicht mit den Anschlüssen der Spannungsversorgung vertauscht werden. -
Seite 9: Beschreibung Des Reglers
Beschreibung des Reglers • Betreiben Sie die Anlage nur für kurze Zeit und nur zu Testzwecken in der Betriebsart „Handbetrieb“. • Verlegen Sie Fühler- und Sensorleitungen getrennt von 230 V-Leitungen. • Verwenden Sie ausschließlich Fühleranschlussdosen des Herstellers. 2 Beschreibung des Reglers Der Regler dient zum Überwachen und Steuern einer thermischen Solaranlage. -
Seite 10: Regler Montieren
Regler montieren Für den Austausch von Daten ist der Regler mit einer microSD-Card-Schnittstelle (1) ausgestattet. 3 Regler montieren GEFAHR Tödliche Verletzungen durch Explosion oder Feuer. Setzen Sie den Regler nie in einer explosionsgefährdeten Umgebung ein. Montieren Sie den Regler auf einem nicht brennbaren Untergrund. GEFAHR Tödlicher Stromschlag durch Arbeiten am geöffneten Regler. -
Seite 11: Klemmenabdeckung Abnehmen
Regler montieren 3.1 Klemmenabdeckung abnehmen Lösen Sie die Verriegelungsschraube (1). Um die Klemmenabdeckung (2) abzunehmen, ziehen Sie diese wie dargestellt ab. -
Seite 12: Regler Befestigen
Regler montieren 3.2 Regler befestigen Wenn Sie Kabel und Leitungen durch die Rückseite des Reglers führen wollen, müssen Sie dies vor dem Befestigen tun. ACHTUNG Beschädigung des Reglergehäuses durch zu starkes Anziehen der Schrauben. Ziehen Sie die Schrauben nur so fest an wie nötig. Verwenden Sie zum Befestigen des Reglers geeignete Schrauben und Dübel. -
Seite 13: Regler Anschließen
Regler anschließen 4 Regler anschließen GEFAHR Tödlicher Stromschlag durch Arbeiten am geöffneten Regler. Stellen Sie vor dem Abnehmen der Klemmenabdeckung sicher, dass der Regler von der Netzspannung getrennt ist. Stellen Sie sicher, dass die Stromversorgung gegen Wiedereinschalten gesichert ist. Stellen Sie sicher, dass der Regler spannungsfrei ist. Schrauben Sie die Klemmenabdeckung nach den Arbeiten wieder fest. - Seite 14 Regler anschließen Die folgende Abbildung zeigt die für das Anschließen wichtigen Elemente des Reglers: Pos. Beschreibung Klemmen Kleinspannungsbereich Sicherung Klemmen 230 V-Bereich Klemmen Schutzleiter Klemmen Relaiskontakt Ausstanzöffnungen zum Durchführen der Kabel an der Rückseite Schraubbügel zum Fixieren der Kabel Ausstanzöffnungen zum Durchführen der Kabel an der Unterseite...
-
Seite 15: Regler An Die Stromversorgung Anschließen
Regler anschließen Schließen Sie die Kabel an die entsprechenden Klemmen an. Informationen zum Anschließen der Anlagenkomponenten an die entsprechenden Klemmen finden Sie im Abschnitt Zuordnung der Klemmen zu den Anlagenkomponenten ab Seite 16. Schrauben Sie die Klemmenabdeckung wieder fest. 4.2 Regler an die Stromversorgung anschließen Beim Herstellen des Netzanschlusses müssen Sie sicherstellen, dass die Netzversorgung jederzeit unterbrochen werden kann. -
Seite 16: Zuordnung Der Klemmen Zu Den Anlagenkomponenten
Regler anschließen 4.4 Zuordnung der Klemmen zu den Anlagenkomponenten Die Anschlüsse in der folgenden Tabelle sind Optionen, die bei allen Hydraulikschemen verwendet werden können: Klemme Verwendungszweck S4 + M Temperaturfühler Kollektor-Rücklauf für Funktion „Energieertragsmessung“ S6 + M Temperaturanzeige S7 + M Strahlungsfühlereingang (weiße Ader des Strahlungsfühlers an S7, rote Ader an M) S9 + 5V... -
Seite 17: Klemmenbelegung Für Hydraulikschema 110
Regler anschließen Klemmenbelegung für Hydraulikschema 110.00 Klemme Verwendungszweck R1 + N + PE Solarkreispumpe, 230 V Anschluss S1 + M Temperaturfühler Kollektorfeld S2 + M Temperaturfühler Speicher... -
Seite 18: Klemmenbelegung Für Hydraulikschema 210
Regler anschließen Klemmenbelegung für Hydraulikschema 210.01 Hydraulikschema 210.01 Alternativschema Beide Speicher als separate Behälter ausgeführt Beide Speicher als Schichtenspeicher Ventil steuert den Zulauf zu den Speichern zusammengefasst Klemme Verwendungszweck R1 + N + PE Solarkreispumpe, 230 V Anschluss R2 + N + PE Dreiwegeventil, 230 V Anschluss S1 + M Temperaturfühler Kollektorfeld... - Seite 19 Regler anschließen Klemmenbelegung für Hydraulikschema 210.02 Hydraulikschema 210.02 Alternativschema Beide Speicher als separate Behälter ausgeführt Beide Speicher als Schichtenspeicher je eine Pumpe betreibt einen Wärmetauscher zusammengefasst Klemme Verwendungszweck R1 + N + PE Solarkreispumpe 1, 230 V Anschluss R2 + N + PE Solarkreispumpe 2, 230 V Anschluss S1 + M Temperaturfühler Kollektorfeld...
-
Seite 20: Klemmenbelegung Für Hydraulikschema 120
Regler anschließen Klemmenbelegung für Hydraulikschema 120.01 Klemme Verwendungszweck R1 + N + PE Solarkreispumpe, 230 V Anschluss R2 + N + PE Dreiwegeventil, 230 V Anschluss S1 + M Temperaturfühler Kollektorfeld 1 S2 + M Temperaturfühler Speicher 1 unten S3 + M Temperaturfühler Kollektorfeld 2 S5 + M Option: Temperaturfühler Speicher 1 oben... - Seite 21 Regler anschließen Klemmenbelegung für Hydraulikschema 120.02 Klemme Verwendungszweck R1 + N + PE Solarkreispumpe 1, 230 V Anschluss R2 + N + PE Solarkreispumpe 2, 230 V Anschluss S1 + M Temperaturfühler Kollektorfeld 1 S2 + M Temperaturfühler Speicher 1 unten S3 + M Temperaturfühler Kollektorfeld 2 S5 + M...
-
Seite 22: Klemmenbelegung Für Hydraulikschema 000
Regler anschließen Klemmenbelegung für Hydraulikschema 000.00 Im Schema 000.00 können Sie alle Ausgänge als Multifunktionsregler nutzen. Dabei müssen Sie mindestens einen der drei Schaltausgänge R1, R2 oder R3 als Multifunktionsregler definieren. Klemme Verwendungszweck R1 + N + PE Multifunktionsregler an Schaltausgang R1 R2 + N + PE Multifunktionsregler an Schaltausgang R2 R3 + N + PE... -
Seite 23: Regler Bedienen
Regler bedienen 5 Regler bedienen In diesem Kapitel erhalten Sie eine Übersicht über die Display-Elemente und Bedien- Elemente des Reglers. Im Anschluss werden die grundlegenden Handlungsschritte erläutert. 5.1 Beschreibung der Display-Elemente Im oberen Display-Bereich befindet sich das Hauptmenü. Dieses besteht aus folgenden Menüs: Hauptmenü... - Seite 24 Regler bedienen Wenn Sie ein Menü ausgewählt haben, wird das entsprechende Menü-Symbol (1) angezeigt. Im unteren Bildschirmbereich wird der Wert (3) mit entsprechendem Zusatz (2) und einem Messwert-Symbol (7) angezeigt. Darunter können je nach Menüpunkt Statusinformationen und Meldungen angezeigt werden (4–6). Die folgende Abbildung zeigt eine exemplarische Display-Seite: Beschreibung Pos.
-
Seite 25: Die Bedientasten Verwenden
Regler bedienen 5.2 Die Bedientasten verwenden Mit den Bedientasten können Sie in den Menüs navigieren und Werte ändern. In der folgenden Tabelle finden Sie die Funktionen der Bedientasten: Funktion Bedientasten Den vorigen Menüpunkt anzeigen. Den angezeigten Wert erhöhen. Den nächsten Menüpunkt anzeigen. Gewähltes Menü... -
Seite 26: Wert Ändern
Werte in den Menüs anzeigen und ändern Wert ändern Um den angezeigten Menüpunkt zu aktivieren, wählen Sie Der Wert blinkt. Um den Wert zu erhöhen, wählen Sie Um den Wert zu verringern, wählen Sie Um die Eingabe zu verwerfen, wählen Sie Der Wert hört auf zu blinken. - Seite 27 Werte in den Menüs anzeigen und ändern Menü „Info“ Beispiel Symbol Beschreibung Reset 75 °C Aktuelle Temperatur Kollektorfeld – min. 12 °C Minimale Temperatur Kollektorfeld × max. 105 °C Maximale Temperatur Kollektorfeld × 52 °C Aktuelle Temperatur Speicher – min. 40 °C Minimale Temperatur Speicher ×...
-
Seite 28: Werte Im Menü „Programmieren" Anzeigen Und Ändern
Werte in den Menüs anzeigen und ändern Menü „Info“ Beispiel Symbol Beschreibung Reset 1234 h Betriebsstunden für das Laden auf 0 h 927 kWh Energieertrag für den Speicher 0 kWh Um einen Wert zurückzusetzen, gehen Sie wie folgt vor: Wählen Sie Das OK-Symbol wird angezeigt. - Seite 29 Werte in den Menüs anzeigen und ändern Menü „Programmieren“ Wert Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. max. 65 °C Speicher: gewünschte 15–95 °C 80 °C Maximaltemperatur dT max 7 K Speicher: Einschalt- 3–40 K differenz dT min 3 K Speicher: Ausschalt- 2–35 K differenz...
- Seite 30 Werte in den Menüs anzeigen und ändern Menü „Programmieren“ Wert Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. 0,50 kW Strahlung: Wert, ab dem 0–0,50 kW 0,10 kW die Funktionen „Röhrenkollektor“ oder „Drain-Back“ starten. Nur, wenn für diese Funktionen im Menü „Grundeinstellung“...
- Seite 31 Werte in den Menüs anzeigen und ändern Menü „Programmieren“ Wert Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. dT min 3 K Ausschaltdifferenz dTmin 2–35 K für die Funktion „Temperatur- differenzregler“ Start 00:00 Zeitfenster 1 (2, 3): Start 00:00– 00:00 1 (2, 3) Wenn Startzeit für das 23:59 erste Zeitfenster definiert...
-
Seite 32: Schaltausgänge Im Menü „Handbetrieb" Steuern
Werte in den Menüs anzeigen und ändern Menü „Programmieren“ Wert Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. Sd: 1 microSD-Card 0–1 deaktivieren 0 = deaktiviert 1 = aktiviert (automatisch bei eingesetzter microSD- Card) Menüpunkt wird nur bei eingesetzter microSD- Card angezeigt. Sd: L 60s Datalogging 60 s... -
Seite 33: Werte Im Menü „Grundeinstellungen" Anzeigen Und Ändern
Werte in den Menüs anzeigen und ändern Menü „Handbetrieb“ Symbol Beschreibung Aktuelle Einstellungen Manuelles Ein- und Ausschalten des Schaltausgangs R1 0 = aus (Pumpe oder Ventil) 1 = ein Manuelles Ein- und Ausschalten des Schaltausgangs R2 0 = aus (Pumpe oder Ventil) 1 = ein Manuelles Ein- und Ausschalten des Schaltausgangs R3 0 = aus... - Seite 34 Werte in den Menüs anzeigen und ändern Um den Bearbeitungs-Modus zu aktivieren, drücken Sie gleichzeitig die Tasten Das Menüsymbol wird mit einem geöffneten Schloss angezeigt. Der Bearbeitungs-Modus ist aktiviert. Zur Tabelle der Menüpunkte im Menü „Grundeinstellungen“ beachten Sie folgende Informationen: •...
- Seite 35 Werte in den Menüs anzeigen und ändern Menü „Grundeinstellungen“ Position Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. P: 4: Beladungsprinzip: 0–1 0 = Temperaturdifferenz 1 = Zieltemperatur P: 5: Funktion „Kollektorschutz“ 0–3 0 = aus 1 = ein 2 = Funktion „Drain-Back“ zeitgesteuert 3 = Funktion „Drain-Back“...
- Seite 36 Werte in den Menüs anzeigen und ändern Menü „Grundeinstellungen“ Position Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. P: 13: Impulswert des 0,5–25 L/I Durchflussgebers (in 0,5 L- Einheit: Liter/Impuls Schritten) Nur, wenn das Messprinzip „Durchflussgeber“ aktiviert ist. P: 14: VFS Typ 20, 40 Typ 20 = 1–20 L Typ 40 = 2–40 L...
- Seite 37 Werte in den Menüs anzeigen und ändern Menü „Grundeinstellungen“ Position Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. P: 22: Auswahl des Fühlers für die 1–6 Quelle für den MFR R1 P: 23: Auswahl des Fühlers für die 1–6 Senke für den MFR R1 P: 24: Funktion MFR R2 an 0–3...
- Seite 38 Werte in den Menüs anzeigen und ändern Menü „Grundeinstellungen“ Position Symbol Beschreibung Bereich Werks- Aktuelle einst. Einst. P: 33: Pumpentyp an Schaltausgang 0–3 R1 * P: 34: Pumpentyp an Schaltausgang 0–3 P: 35: Parameterverwaltung 0–3 0 = Aktuelle Reglereinstellung 1 = Werkseinstellungen wieder herstellen 2 = Parameter vom Regler auf microSD-Card sichern...
-
Seite 39: Regelfunktionen Einstellen
Regelfunktionen einstellen * Position 16: Glykoltypen Auswahl Bedeutung Auswahl Bedeutung Anro Tyfocor L5.5 Ilexan E, Glythermin Dowcal 10 Antifrogen L Dowcal 20 Antifrogen N Dowcal N Ilexan E Tyfocor LS Ilexan P – – * Position 33 und 34: Pumpentypen Auswahl Bedeutung Standard-Pumpe, mit Wechselstrom betrieben (AC-Pumpe) -
Seite 40: Beladungsprinzip Einstellen
Regelfunktionen einstellen 7.1 Beladungsprinzip einstellen Um den Energieertrag zu optimieren, können Sie zwischen folgenden Beladungsprinzipien wählen: • Beladungsprinzip „Temperaturdifferenz“ • Beladungsprinzip „Zieltemperatur“. Das Beladungsprinzip wählen Sie im Menü „Grundeinstellungen“ mit folgendem Wert: • P:4: Beladungsprinzip. Beladungsprinzip „Temperaturdifferenz“ Beim Beladungsprinzip „Temperaturdifferenz“ wird die Solarkreispumpe so angesteuert, dass die Temperaturdifferenz zwischen Kollektor und Speicher möglichst konstant ist. -
Seite 41: Funktion „Parallelbeladung" Einstellen
Regelfunktionen einstellen Im Menü „Programmieren“ können Sie folgende Parameter einstellen: • Speicher mit Priorität 2 aktivieren oder deaktivieren. 7.3 Funktion „Parallelbeladung“ einstellen Diese Funktion ist nur beim Hydraulikschema 210.02 möglich. Wird die eingestellte Temperaturdifferenz der beiden Speicher überschritten und sind die Einschaltbedingungen für den Nachrangspeicher erfüllt, werden beide Speicher gleichzeitig beladen. -
Seite 42: He-Pumpen Mit Analogsignal Steuern
Regelfunktionen einstellen HE-Pumpen mit Analogsignal steuern Bei der Pumpensteuerung mit Analogsignal gibt der Regler ein 0–10 V-Analogsignal an den Klemmen HE1 und HE2 aus. Definitionen zur Ausgangsspannung (U): • Pumpe aus: 0,5 V < U < 1,0 V • Drehzahlregelung: lineare Kennlinie 3 V < U < 10 V (bei minimaler Pumpenleistung von 30 %) Das folgende Diagramm zeigt die Leistungskurve für Pumpensteuerung mit Analogsignal. -
Seite 43: Funktion „Röhrenkollektor" Einstellen
Regelfunktionen einstellen Bei der Pumpensteuerung mit nicht-invertiertem PWM-Signal entspricht die Solldrehzahl der Pumpe (0–100 %) dem PWM-Signal (0–100 %). Das folgende Diagramm zeigt die Leistungskurve für Pumpensteuerung mit nicht invertiertem PWM-Signal. n (%) – Solldrehzahl der Pumpe PWM (%) – nicht invertiertes PWM-Signal Bei der Pumpensteuerung mit invertiertem PWM-Signal entspricht die Solldrehzahl der Pumpe (0–100 %) dem PWM-Signal (100–0 %. -
Seite 44: Multifunktionsregler (Mfr) Einstellen
Multifunktionsregler (MFR) einstellen zeitgesteuert Sie können ein Zeitfenster und eine Pumpenlaufzeit einstellen. In dem Zeitfenster wird die Solarkreispumpe in bestimmten Intervallen für die Dauer der eingestellten Pumpenlaufzeit eingeschaltet. Im Menü „Grundeinstellungen“ können Sie folgende Parameter einstellen: • P:11: Funktion „Röhrenkollektor“: Pumpenlaufzeit. Im Menü... -
Seite 45: Funktion „Heizen" Einstellen
Multifunktionsregler (MFR) einstellen Untergrenze der eingestellten Temperaturspanne (Hysterese) unterschritten, wird der Schaltausgang des Multifunktionsreglers ausgeschaltet. Im Menü „Grundeinstellungen“ können Sie folgende Parameter einstellen: • P:27: Funktion MFR R3 an Schaltausgang R3 • P:28: Auswahl des Fühlers für die Quelle für den MFR R3. Im Menü... -
Seite 46: Schutzfunktionen Einstellen
Schutzfunktionen einstellen Im Menü „Grundeinstellungen“ können Sie folgende Parameter einstellen: • P:27: Funktion MFR R3 an Schaltausgang R3 • P:28: Auswahl des Fühlers für die Quelle für den MFR R3 • P:29: Auswahl des Fühlers für die Senke für den MFR R3. Im Menü... -
Seite 47: Funktion „Speicherschutz
Schutzfunktionen einstellen 9.2 Funktion „Speicherschutz“ Wenn ein Hydraulikschema mit zwei Speichern verwendet wird, ist die Funktion „Speicherschutz“ automatisch aktiv und kann nicht geändert werden. Diese Funktion schützt die Speicher vor Überhitzung durch fehlerhafte Verkabelung oder mögliche Defekte. Wird die Grenztemperatur in einem Speicher (95 °C) überschritten, werden alle Schaltausgänge ausgeschaltet. -
Seite 48: Funktion „Drain-Back" Einstellen
Schutzfunktionen einstellen Im Menü „Grundeinstellungen“ können Sie folgende Parameter einstellen: • P:5: Funktion „Kollektorschutz“ • P:6: Kollektorschutz-Temperatur • P:8: Funktion „Rückkühlen“ • P:9: Temperatur, auf die der Speicher rückgekühlt wird. 9.5 Funktion „Drain-Back“ einstellen Die Funktion „Drain-Back“ kann nur aktiviert werden, wenn die Funktion „Rückkühlen“... - Seite 49 Schutzfunktionen einstellen strahlungsgesteuert Wenn die Strahlung den eingestellten Strahlungswert erreicht, wird die Solarkreispumpe für die Dauer der eingestellten Pumpenlaufzeit eingeschaltet. Im Menü „Grundeinstellungen“ können Sie folgende Parameter einstellen: • P:6: Kollektorschutz-Temperatur • P:7: Pumpenlaufzeit Funktion „Drain-Back“. Im Menü „Programmieren“ können Sie folgende Parameter einstellen: •...
-
Seite 50: Funktion „Frostschutz" Einstellen
Energieertrag messen 9.6 Funktion „Frostschutz“ einstellen Die Funktion „Frostschutz“ kann nur aktiviert werden, wenn die Funktion „Drain- Back“ deaktiviert ist. Diese Funktion schützt die Solaranlage vor dem Einfrieren der Wärmeträger-Flüssigkeit. Wird die eingestellte Temperatur unterschritten, wird die Solarkreispumpe eingeschaltet. Wird die eingestellte Temperatur überschritten, wird die Solarkreispumpe ausgeschaltet. Die Anlage läuft wieder im Normalbetrieb. -
Seite 51: Vfs (Vortex Flow Sensor)
Energieertrag messen 10.2 VFS (Vortex Flow Sensor) Der VFS misst die Durchflussmenge und die Temperatur. Es können folgende Typen in der Solaranlage eingebaut sein: • VFS Typ 1–20 (Messbereich 1 bis 20 Liter/Minute) • VFS Typ 2–40 (Messbereich 2 bis 40 Liter/Minute). 10.3 Durchflussanzeiger Bei diesem Messprinzip wird die Durchflussmenge einmalig mit einem Durchflussanzeiger (bzw. -
Seite 52: Werkseinstellung Wieder Herstellen
Werkseinstellung wieder herstellen 11 Werkseinstellung wieder herstellen ACHTUNG Verlust der aktuellen Einstellungen durch unsachgemäßes Wiederherstellen der Werkseinstellung. Stellen Sie vor dem Wiederherstellen der Werkseinstellung sicher, dass Sie die aktuellen Einstellungen nicht mehr benötigen. Speichern Sie ggf. die aktuellen Einstellungen auf einer microSD-Card, bevor Sie die Werkseinstellung wieder herstellen. -
Seite 53: Störungen
Störungen 13 Störungen ACHTUNG Beschädigung der Anlage durch unsachgemäße Störungsbehebung. Stellen Sie sicher, dass Störungen ausschließlich von Fachpersonal behoben werden. Es gibt zwei Kategorien von Anlagenstörungen: • Störungen, die vom Regler erkannt werden und eine Störungsmeldung auslösen • Störungen, die vom Regler nicht erkannt werden und keine Störungsmeldung auslösen. - Seite 54 Störungen Die folgende Tabelle zeigt die Störungen mit Störungsmeldung: Störungsmeldung Mögliche Ursache Maßnahme Eine Fühlerleitung ist Stellen Sie sicher, dass die unterbrochen. Fühlerleitungen intakt sind. Ein Fühler ist defekt. Prüfen Sie den Fühlerwiderstand. blinkt Tauschen Sie ggf. den Fühler aus. Ein Kurzschluss in der Stellen Sie sicher, dass die Fühlerleitung ist aufgetreten.
-
Seite 55: Störungen Ohne Störungsmeldung
Störungen 13.2 Störungen ohne Störungsmeldung Die folgende Tabelle zeigt die Störungen ohne Störungsmeldung: Störung Mögliche Ursache Maßnahme Keine Anzeige auf dem Es ist keine Netzspannung Schalten Sie den Regler ein Display. vorhanden. bzw. schließen Sie den Regler an die Netzspannung an. Stellen Sie sicher, dass die Haussicherung für den Netzanschluss eingeschaltet... - Seite 56 Störungen Störung Mögliche Ursache Maßnahme Das Pumpen-Symbol dreht Der Anschluss zur Pumpe ist Stellen Sie sicher, dass die sich, ohne dass die Pumpe unterbrochen. Kabelverbindung zur Pumpe läuft. intakt ist. Die Pumpe sitzt fest. Stellen Sie sicher, dass die Pumpe läuft. Am Pumpenausgang ist keine Wenden Sie sich an den Spannung.
-
Seite 57: Technische Daten
Technische Daten 14 Technische Daten Autonomer elektronischer Temperaturdifferenzregler, Dauerbetrieb Gehäusematerial 100 % recyclingfähiges ABS-Gehäuse Maße L x B x T in mm 176 × 162 × 44 Schutzart IP30 nach DIN 40050, EN 60529 Betriebsspannung AC 230 Volt, 50 Hz, –10 bis +15 % Eigenverbrauch <... -
Seite 58: Widerstandstabelle
Widerstandstabelle Autonomer elektronischer Temperaturdifferenzregler, Dauerbetrieb Softwareklasse Absicherung Feinsicherung 5 × 20 mm, 2 A/T (2 Ampere, träge) Umgebungstemperatur 0 bis +40 °C Lagertemperatur –10 bis +60 °C 15 Widerstandstabelle Anhand der folgenden Tabelle können Sie die Funktion der Temperaturfühler mit einem Widerstandsmessgerät prüfen: Temperatur in °C / Widerstand in Ohm –10 °C... -
Seite 59: Regler Entsorgen
Regler entsorgen Für die Solaranlage ist folgendes Zubehör erhältlich: • Temperaturfühler PT1000 • Ertragsmess-Set (inkl. Rohranlegefühler) • Fühleranschlussdose (zusätzlicher Überspannungsschutz gegen indirekten Blitzschlag) • Tauchhülsen. 17 Regler entsorgen Die umweltgerechte Entsorgung von Elektronik-Baugruppen, wieder verwertbaren Werkstoffen und weiteren Gerätebestandteilen wird durch nationale und regionale Gesetze geregelt. - Seite 60 Diese Anleitung wurde von einer DocCert-System zertifizierten Technischen Redaktion erstellt. 1334B TB009 11A E...
