• Die Schälmaschine so aufstellen, dass Zugang zum Gerät vorne und seitlich gewährleistet wird. Hinter dem Gerät eine
Wand aus nicht brennbaren Materialien ausführen.
• Der Aufstellbereich muss über geeignete Beleuchtung und elektrischen Anschluss (Steckdose) verfügen. Die Aufstellfläche
muss nivelliert und immer trocken sein. Der Arbeitsbereich soll ausreichend groß sein.

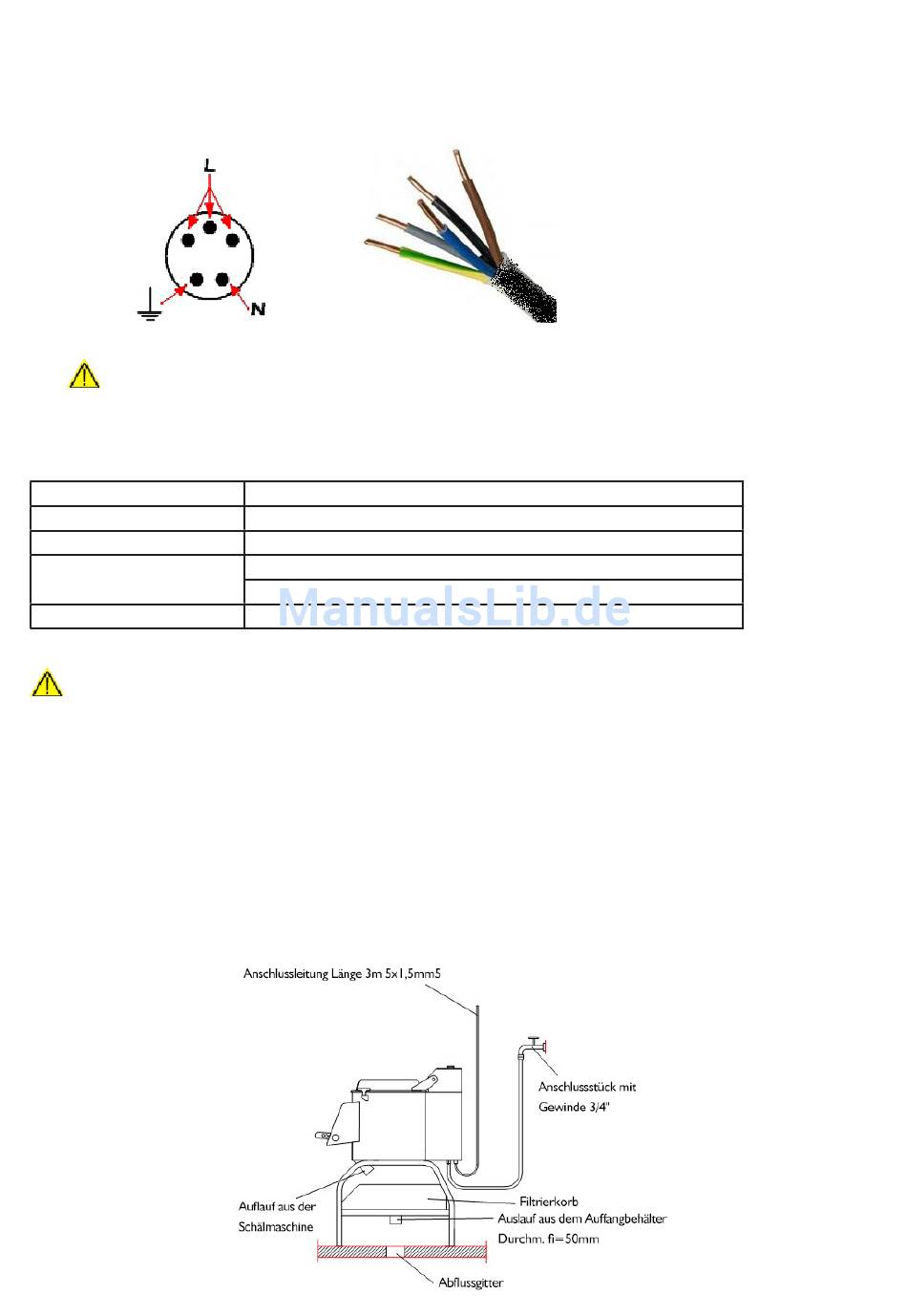

• Die Schälmaschine wurde mit flexiblem Stromkabel Durchschnitt 5x1,5 mm (ohne Steckdose) ausgestattet. Der Stecker
3P+N+E-16A ist ausschließlich von einem Fachmann mit elektrischer Zulassung zu montieren.
• Das Gerät an eine Dreiphasen-Buchse Spannung 400V 50Hz mit Fehlerstrom-Schutzschalter 30mA anschließen.
•
Elektrischer Anschluss des Gerätes ohne Fehlerstrom-Schutzschalter ist verboten.
• Den Potentialausgleich des Gerätes ausführen. Anschlussstelle auf Abb. 1. Mit der Messung des Potentialausgleichs einen
Fachmann beauftragen.
Tabelle der Umgebungsbedingungen für das Gerät P+N+E-16A
Parameter
Betriebstemperatur
Lagertemperatur
Feuchtigkeit
Umweltstaub
• Die Steckdose soll über aktuelle Messungen zum Schlagschutz verfügen.
SEHR WICHTIG: Nach Elektroanschluss des Gerätes durch eine befugte Person das Gerät für einige
Sekunden in Gang setzen und überprüfen, ob die Umdrehung der Reibscheibe korrekt ist. Die Pfeile am Gerät
zeigt die richtige Umdrehung. Falls die Umdrehung nicht korrekt ist, die Spannung ausschalten und zwei der drei
Phasen im Stecker umkehren.
• Wasser- und Abwasseranschluss
Den Wasser- und Abwasseranschluss des Gerätes mit einem Schlauch (1500 mm) und einem Anschluss 3/4´´ vornehmen.
Dazu Folgendermaßen vorgehen:
- den Schlauch am Wassereinlauf an der Unterseite des Gerätes anschließen.
- das andere Schlauchende mit dem Ventil und damit mit dem Wassernetz verbinden
- das Gerät muss über ein Abflussgitter montiert werden Die Bodenleitung muss einen Durchmesser von mind. 90 mm
haben
Wert
0-:-35°C
von -15 bis +65°
Maximal 80% bei einer Umgebungstemperatur von 20°C
Maximal 50% bei einer Umgebungstemperatur von 20-^60'C
Unter 0,003 g/m3
PE - gelb-grün
N - blau
L1, L2, L3 - sonstige Farben
- 5 -
