Fehlersuche (Forts.)
Problem
Solution
Undichter Schlauch
Falls die Schlauchleitung selbst undicht wird (nicht die Stelle, an der
die Schlauchleitung in den Beschlag einläuft), muss das Schlauchstück,
in dem die Undichtigkeit aufgetreten ist, ausgetauscht werden.
Undichte Düse
1. Stellen Sie sicher, dass die Düse ausreichend fest eingeschraubt ist.
NUR HANDFEST ANZIEHEN. KEINE WERKZEUGE VERWENDEN.
2. Stellen Sie sicher, dass die Düsenringdichtung vorhanden ist.
3. Die Düse kann verstopfen, so dass sie zu „lecken" oder tropfen
scheint. Mit Düsenreiniger reinigen.
Undichter
1. Schlauch aus dem Slip-Lok ziehen und in beide Enden schauen um
Slip-Lok-Beschlag
sicherzustellen, dass die Ringdichtung vorhanden ist.
2. Schlauch aus dem Slip-Lok herausziehen und prüfen. Das
Schlauchende sollte einen ringförmigen Ritz genau 0,64 cm vom Ende
aufweisen. Falls nicht, wurde der Schlauch nicht durch die Ringdichtung
hindurch in den Beschlag eingeführt. Schlauchleitung korrekt einführen,
mit festem Druck einschieben und verdrehen.
3. Ritze, die parallel zur Schlauchlänge verlaufen, können
Undichtigkeiten verursachen. Schlauch oberhalb jeglicher Riefen mit
sauberem, vertikalem Schnitt abschneiden und Schlauchleitung korrekt
wieder installieren. KEINE SCHERE VERWENDEN.
Systemerweiterung/ Zubehör
Das 0,95 cm-Profi-Systemset kann leicht auf bis zu 62 Düsen/38 m Sprühnebelleitung
erweitert werden, indem zusätzliche Slip-Lok-T-Beschläge, Klemmen sowie Leitungsstücke
hinzugefügt werden. Einfach den Endpfropfen aus dem letzten Slip-Lok-T-Beschlag der
bestehenden Sprühnebelleitung entnehmen und Schlauchstücke, Klemmen und Beschläge
ansetzen, bis die gewünschte Länge erreicht ist.

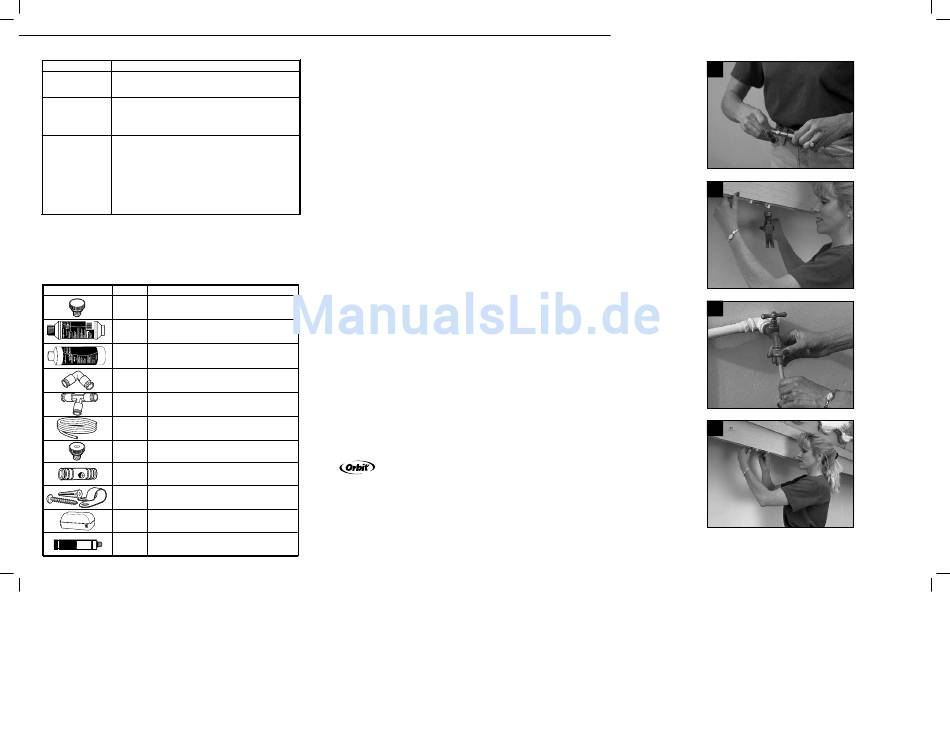

Abbildung
Teilenr.
Produktbeschreibung
Düsenpfropfen - Zum Verschließen
10107
nicht benötigter Sprühdüsen
Kalkablagerungshemmfilter - Wird direkt am 1,91 cm
10109
-Schlauch-Auslaufventil befestigt. Schützt Düsen vor
Verstopfung durch Sediment
Düsenreiniger - 237 ml Flasche. Zur Ablösung
10103
von Mineralienablagerungen an Düsen
Slip-Lok-Krümmer - Zur Verwendung, wo eine saubere
92110
90°-Krümmung in der Leitung benötigt wird
3-Wege-Slip-Lok-T-Stück - Erlaubt die Aufteilung des
92120
Sprühnebelsystems in mehrere Richtungen
92225,
Flexibler 0,95 cm-Schlauch
92228
10106
Messing- und Edelstahldüsen als Ersatzteile erhältlich
Slip-Lok-T-Beschläge mit Düsen sind separat erhältlich
10121
zur Erweiterung des Sprühnebelsystems
20001
Installationsset für Gipsputz
92100
Zusatzpumpe
10115
Automatik-Ablassventil
Garantie und Gewährleistungserklärung
Orbit
Irrigation Products, Inc. garantiert seinen Kunden über einen Zeitraum von vier
®
Jahren ab dem Kaufdatum, dass seine Orbit/Arizona Mist-Produkte frei sind von Material-
und Herstellungsfehlern. Wir garantieren den kostenlosen Ersatz defekter Bauteile, die in
Folge normaler Benutzung und Wartung fehlerhaft werden, über einen Zeitraum von bis zu
vier Jahren ab dem Kaufdatum (Vorlage des Kaufnachweises erforderlich). Wir behalten
uns das Recht vor, das defekte Bauteil zu prüfen, bevor wir einen Ersatz zur Verfügung
stellen. Orbit
Irrigation Products, Inc. übernimmt keinerlei Haftung für mittelbare, zufällige
®
oder indirekte Kosten oder Schäden, die aus dem Versagen des Produktes erwachsen. Die
Haftung von Orbit
im Rahmen dieser Gewährleistung ist beschränkt auf den Ersatz oder die
®
Reparatur defekter Teile.
Zur Inanspruchnahme der Garantieleistung bringen Sie das Gerät zu Ihrem Fachhändler
zurück und legen Sie eine Kopie der Kaufquittung vor.
Bei Fragen wenden Sie sich bitte an: 001-800-488-6156 oder 001-801-299-5555
www.orbitonline.com
Betriebswasserdruck
3.1-8.5 Bars
Registrieren Sie Ihr Produkt online bei www.orbitonline.com
Orbit® Irrigation Products Inc.
845 N. Overland Rd.
North Salt Lake, Utah 84054 USA
http://www.orbitonline.com
800-488-6156
801-299-5555
P/N 94560-24G Rev B
