Orbit PRO FLO Gebrauchsanweisung

PRO FLO™
GEBRAUCHSANWEISUNG
+/- TASTEN
FÜR AUTOMATISCHES
GARTENBEWÄSSERUNGSSYSTEM
WICHTIG, BITTE LESEN
LÖSCHEN-
TASTE
WENN FROST VORHERGESAGT WIRD,
SOLLTEN ZEITSCHALTUHREN VOM
WASSERSCHLAUCH ABGENOMMEN
WERDEN, UM MÖGLICHE
FROSTSCHÄDEN ZU VERMEIDEN.

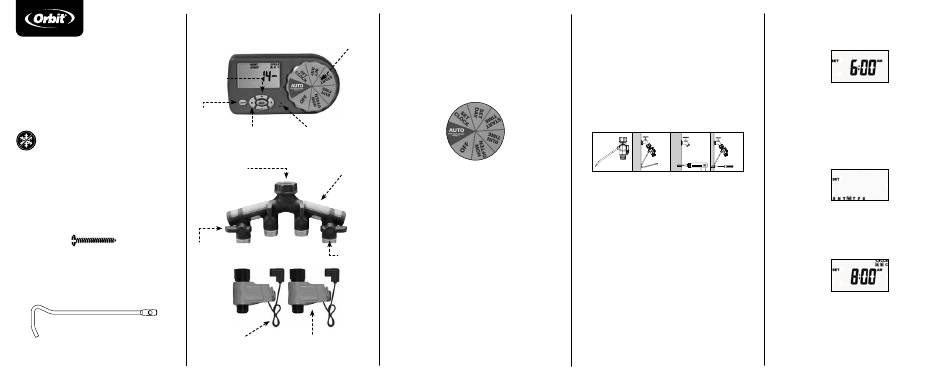

PRODUKT UMFASST
ABSPERRHAHN
(1) #14 Rundkopfschraube
(1) 18,42 cm lange Haltestange
TIMER-FUNKTIONEN
FUNKTIONSEINSTELLSCHEIBE
<> TASTEN ZURÜCKSETZEN
ANSCHLUSS
ROHRVERZWEIGUNG
FÜR SCHLAUCH
HAHN
ANSCHLÜS
VENTILDRAHT VENTIL
Funktionseinstellscheibe - wird zum Einstellen des
Bewässerungsprogramms gedreht
RESET - löscht alle programmierten Einstellungen
EINGABE/MANUELL-Taste - wählt Einstellungen
<> TASTEN - setzt Cursor auf andere Einstellungen
AUTOMATIKMODUS - Zeitschaltuhr bewässert
gemäß der programmi-erten Startzeit, Station,
Dauer und Häufigkeit.
UHREINSTELLUNG - Einstellung der Uhrzeit
TAG EINSTELLEN - Tage der Woche
STARTZEIT - Uhrzeit, zu der die Bewässerung
beginnen soll
BEWÄSSERUNGSHÄU-FIGKEIT - Einstellung der
Bewässerungshäufigkeit in Tagen
AUS - Schaltet alle Stationen/Funktionen aus
EINBAU
1. Rohrverzweigung an Außenwasserhahn anschließen.
2. Rohrverzweigung mit den mitgelieferten Kleinteilen und
Anleitungen befestigen.
3. Bis zu 4 Ventile an die Rohrverzweigungsausgänge
anschließen (die Ventile werden elektronisch betrieben
und müssen für einen ordnungsgemäßen Betrieb
an der Zeitschaltuhr angeschlossen werden). Jeden
Absperrhahn mit einem angeschlossenen Ventil
vollständig öffnen.
4. Den von jedem Ventil ausgehenden Draht an einen
der nummerierten Anschlüsse an der Rückseite der
Zeitschaltuhr anschließen. Die Nummern 1 bis 4 sind
die "STATIONEN", die zum Programmieren Ihrer
Zeitschaltuhr verwendet werden.
5. Zwei Mignon-Batterien im Batteriehalter installieren
(durch Verschieben nach links kann der Batteriehalter
entfernt werden).
IMPORTANT: Vor dem Installieren der Batterien
sicherstellen, dass die Ventile an der Zeitschaltuhr
angeschlossen sind. Nach Installation der Batterien
beginnt die Zeitschaltuhr sofort mit einer Startsequenz.
Auf der Anzeige wird ein Countdown von 150 bis 0
angezeigt, der ein paar Minuten in Anspruch nimmt.
Ihre Zeitschaltuhr kann während des Countdowns
programmiert werden. Die Ventile können allerdings erst
nach Abschluss des Countdowns eingeschaltet werden.
6. Erstellen Ihres Zeitschaltuhr-Programms.
7. Die Zeitschaltuhr auf eine Ventilmontagehalterung
schieben.
8. Den Wasserhahn aufdrehen.
DIE ROHRVERZWEIGUNG AN DER WAND BEFESTIGEN
1. Die Haltestange an den Rohrverzweigung anbringen.
Dabei die Stange in die beiden Montageöffnungen an der
Rückseite der Rohrverzweigung schieben.
2. Die Stelle markieren, an der die Haltestange die Wand
berührt.
3. Mit einem 6 mm Bohrer eine Pilotbohrung bohren.
4. Die Haltestange mit der mitgelieferten Schraube
anbringen.
INSTALLIEREN DER BATTERIEN
1. Den Batteriehalter von der Seite der Zeitschaltuhr
herausschieben und abnehmen.
2. Die beiden 1,5 V Mignon-Alkalibatterien (nicht
mitgeliefert) einlegen und den Batteriehalter wieder
anbringen. Wenn die Batterien ausgetauscht werden
müssen, wird ein Batteriesymbol zur Anzeige eines
niedrigen Ladezustandes angezeigt. Die Batterien
müssen innerhalb von 30 Sekunden ausgetauscht
werden, oder die Zeitschaltuhrprogrammierung geht
verloren.
Tipp: Die Batterien herausnehmen, wenn die
Zeitschaltuhr eine Zeit lang nicht benutzt wird.
PROGRAMMIERUNG
Die Scheibe auf Setup-Positionen drehen.
UHREINSTELLUNG
1. Drehen der Einstellscheibe zum Stellen der Uhr
2. Die + -Taste drücken, um die Zeit auf der Uhr
vorzustellen (die Taste für schnelles Vorstellen
gedrückt halten). Die – -Taste drücken, um die
Zeit auf der Uhr zurück zu stellen (die Taste für
schnelles Rückstellen gedrückt halten). *An AM und
PM denken.
3. Zum Akzeptieren der Uhrzeit EINGABE drücken oder
den Knopf drehen.
TAG EINSTELLEN
1. Drehen der Einstellscheibe zum Einstellen des
Tages
2. Mit den < - und > -Tasten den Cursor (blinkender
Strich) auf den aktuellen Tag stellen.
3. Zum Akzeptieren des Tages Eingabe drücken oder
die Einstellscheibe drehen.
STARTZEIT
1. Drehen der Einstellscheibe auf Startzeit
Bewässerungsstationen (1, 2, 3 und 4). Mit Zyklus
A bewässern Sie einmal täglich. Wenn Sie zweimal
täglich bewässern möchten, Zyklus B hinzufügen
(2 unterschiedliche Startzeiten). Wenn Sie dreimal
täglich bewässern möchten, Zyklus C hinzufügen (3
unterschiedliche Startzeiten).
