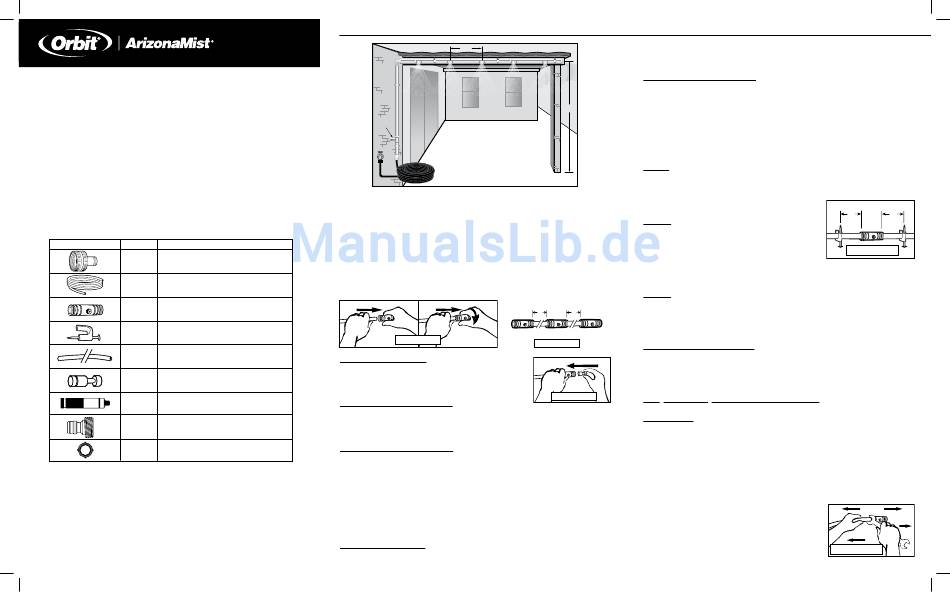

Orbit ArizonaMist Bedienungsanleitung

Professionelles Wassernebelkühlsystem
für den Außenbereich mit 3/8"
-Sprühleitungssystem
U.S.-Patent Nr. 5.441.202
WICHTIG: Lesen Sie die Anleitung vollständig durch und
prüfen Sie den Packungsinhalt, bevor Sie mit der Montage
beginnen.
**Prüfen Sie den Inhalt der Kleinteiletüte. Falls Teile fehlen, ungeöffnet
zum Kaufort zurückbringen oder Orbit-Kundendienstnummer (800) 488-
6156 anrufen.
Bauteil Anzahl
Beschreibung
1 3/8" x 3/4" Messing-Schlauchadapter
3m-Stück UV-behandelter 3/8"-Schlauch
1
für Zulaufleitung
Slip-Lok-T-Beschläge mit Düsen
5
aus Messing und Edelstahl
3/8"-Befestigungsklemmen mit Nägeln
10
61 cm fertig geschnittene 3/8"-Schlauchstücke
5
(Nebelsprühleitung)
1 Messing-Endpfropfen
1 Automatik-Ablassventil
1 Quick Connect Kunststoffschnellverbinder
1 Unterlegscheibe für Schlauchanschluss
Professionelles Wassernebelkühlsystem für den Außenbereich
mit 3/8"-Sprühleitungssystem, Inhaltsliste
NÜTZLICHE TIPPS FÜR DAS SPRÜHNEBELSYSTEM-LAYOUT
Zur Maximierung des Kühlungseffekts:
1. Sprühnebelleitung entlang dem Umfang des zu kühlenden Bereichs verlegen. So wird
ein „Nebelvorhang" gebildet, der als Kühlbarriere zwischen geschütztem Bereich und
Außenlufttemperaturwirkt.
2. Sprühdüsen mit ca. 61 cm Abstand an 2,4m bis 3m über dem Boden montierten
Sprühnebelleitungen positionieren.
61 cm
AUTOMATIK-
ABLASSVENTIL
Montage und Installation des Sprühnebelsystems
BEDENKEN SIE: Vor Montage Anleitung vollständig durchlesen.
Montage der Sprühnebelleitung
Eines der fertigen mitgelieferten 61 cm Leitungsstücke mit festem Druck in das Ende eines
Slip-Lok-T-Beschlags einschieben und verdrehen (siehe Abb. 2A). Das Leitungsstück muss
durch die Ringdichtung im Beschlag hindurch geschoben werden, um einen wasserdichten
Abschluss zu erzielen (ca. 19 mm). Vorgang wiederholen, bis die gewünschte Länge der
Sprühnebelleitung erreicht ist. Die Leitung sollte mit einem Slip-Lok-T-Beschlag beginnen
und enden (siehe Abb. 2B).
Nach dem Einschieben und Verdrehen eines Leitungsstücks in einen Beschlag jeweils leicht
an der Leitung ziehen, um einen sicheren und festen Sitz sicherzustellen.
EINFÜHREN DRÜCKEN
VERDREHEN
ABSTAND ZWISCHEN DÜSEN CA. 60,95 CM
Abbildung 2A
Einsetzen der Endpfropfen
Endpfropfen in den letzten Slip-Lok-T-Beschlag mit dem
abgesetzten Ende nach außen einsetzen (siehe Abb. 2C). Dies
stellt das Ende der Sprühnebelleitung dar.
Montage der Wasserzulaufleitung
Ein Ende des mitgelieferten 3m langen Leitungsstücks in das 3/8"-Ende des Slip-
Lok-Schlauchadapters aus Messing einschieben. Das gegenüberliegende Ende des
Leitungsstücks in den Slip-Lok-T-Beschlag am Anfang der Sprühnebelleitung einsetzen.
*Hinweis: Automatik-Ablassventil
Das Automatik-Ablassventil sollte bei den
meisten Installationen in der Zulaufleitung installiert werden. Zulaufleitung ca. 30 cm vom
Schlauchadapter weg abschneiden. Automatik-Ablassventil in den Slip-Lok-T-Beschlag
einschrauben. Beschlag am abgeschnittenen Leitungsende montieren, siehe dazu Abbildung
oben. Dadurch fließt überschüssiges Wasser automatisch aus der Leitung ab, wenn
die Wasserzufuhr abgestellt wird, so dass sich weniger Kalkrückstände in den Düsen
absetzen. Falls die Einbauhöhe der Leitung mehrfach variiert, sind möglicherweise mehrere
Ablassventile erforderlich. Zusätzliche Ablassventile sollten an den tiefsten Punkten im
System installiert werden.
Vor der Montage Ihres Sprühnebelsystems
Sprühnebelleitung spülen
Düsen von den Beschlägen abnehmen (per Hand herausschrauben und sicher verwahren)
und den Schlauchadapter an Gartenschlauch oder Wasserhahn anschließen. Wasser für ein
paar Minuten anstellen, um Schmutz oder andere Fremdkörper aus der Sprühnebelleitung zu
spülen. Wasser abstellen und Düsen wieder in Beschläge einsetzen (nur handfest anziehen).
Drucktest des Sprühnebelsystems
Sprühnebelleitung an die Wasserleitung anschließen, Wasser aufdrehen, um Leitungsdruck
und korrekte Installation der Beschläge zu prüfen. Wasser spritzt aus dem Ablassventil,
wenn das Wasser angestellt wird. Dies ist kein Grund zur Beunruhigung. Das Ventil schließt,
2,4m-3m
sobald die Leitung unter Druck steht. Sämtliche Beschläge prüfen. Sollte ein Beschlag
undicht sein, siehe Anweisungen in Abschnitt Fehlersuche.
Montage des Sprühnebelsystems
Stellen Sie sicher, dass das Sprühnebelsystem gespült und der Leitungsdruck geprüft wurde,
bevor Sie die Leitung installieren.
Schritt 1
Es wird empfohlen, das System an der Unterseite der tragenden Struktur zu befestigen.
Zunächst eine der 3/8"-Befestigungsklemmen mit 7,6 cm Abstand vom ersten Slip-Lok-T-Beschlag
auf der Sprühnebelleitung positionieren. Der erste Beschlag des Sprühnebelsystems sollte in ca. 61
cm Abstand von der Hauswand an einem Verandadach beginnen. Klemme in der UNTERSEITE des
Tragebalkens oder Simsbrettes festnageln.
Schritt 2
Nachfolgend jeweils eine Befestigungsklemme ca.
7,6 cm vor und hinter den Slip-Lok-T-Beschlägen anbringen
und mit Hammer befestigen (siehe Abb. 3A). Beim Anbringen
der Klemmen jeweils Schlauchleitung vorsichtig straffen,
um ein Durchhängen der Sprühnebelleitung zu vermeiden.
Bei Installation in Metallwerkstoffe benötigen Sie selbstschneidende Blechschrauben (nicht
inbegriffen). Verwenden Sie diese anstelle der Nägel.
Schritt 3
Zuleitung an die Wasserleitung anschließen und Wasser anstellen, um das
Sprühnebelsystem zu aktivieren.
60,95 cm 60,95 cm
Wartung
Folgende Empfehlungen sollen Ihnen bei der Instandhaltung der Sprühdüsen helfen und
unnötiges Verstopfen vermeiden.
Abbildung 2B
Drainieren der Sprühnebelleitung
sollte das verbleibende Wasser abgelassen werden, um Düsenverstopfung zu minimieren.
EINFÜHREN
Falls Ihr System ein korrekt installiertes Automatik-Ablassventil an den tiefsten Punkten des
Systems besitzt, sind nach Abschalten des Systems keine weiteren Schritte erforderlich.
Falls kein Automatik-Ablassventil installiert ist, System von der Wasserleitung trennen und
das verbleibende Wasser vollständig ablaufen lassen.
Abbildung 2C
Orbit |Arizona Mist
®
Systems regelmäßig. Anleitung siehe Flasche.
Systemspülung
- Düsen stets am Ende der Sommersaison abnehmen. Vor der
Reinstallation der Düsen das System 5 Minuten lang spülen. Um die Sprühnebelleitung
außerhalb der Saison schmutz- und fremdkörperfrei zu halten, Orbit
Düsenpfropfen (Modellnr. 10107H) anstelle der Düse installieren. Das System sollte
außerdem nach Stilllegung für mehr als einen Monat durchgespült werden.
Fehlersuche
Das 3/8"-Profi-System kann leicht auseinandergebaut werden, um Probleme zu korrigieren,
Teile auszutauschen oder das System zu erweitern. Zur Demontage der Schlauchleitungen
des 3/8"-Profi-Systems von den jeweiligen Slip-Lok-Beschlägen einen 3/8" oder
1/2"-Gabelschraubenschlüssel neben dem Beschlag am
Schlauch ansetzen. Schlauch vom Beschlag wegziehen,
dabei den Schraubenschlüssel gegen den Beschlag drücken.
Dadurch wird die Verschlusshülse zusammengedrückt, so
dass der Schlauch aus dem Beschlag gleitet (siehe Abb. 3B).
7,6 cm 7,6 cm
Abbildung 3A
- Wenn das Sprühnebelsystem nicht benutzt wird,
Düsenreiniger (Modellnr. 10103)
® - Reinigen Sie die Düsen des
|Arizona Mist
® ®
Ziehen
Abbildung 3B
Ziehen
