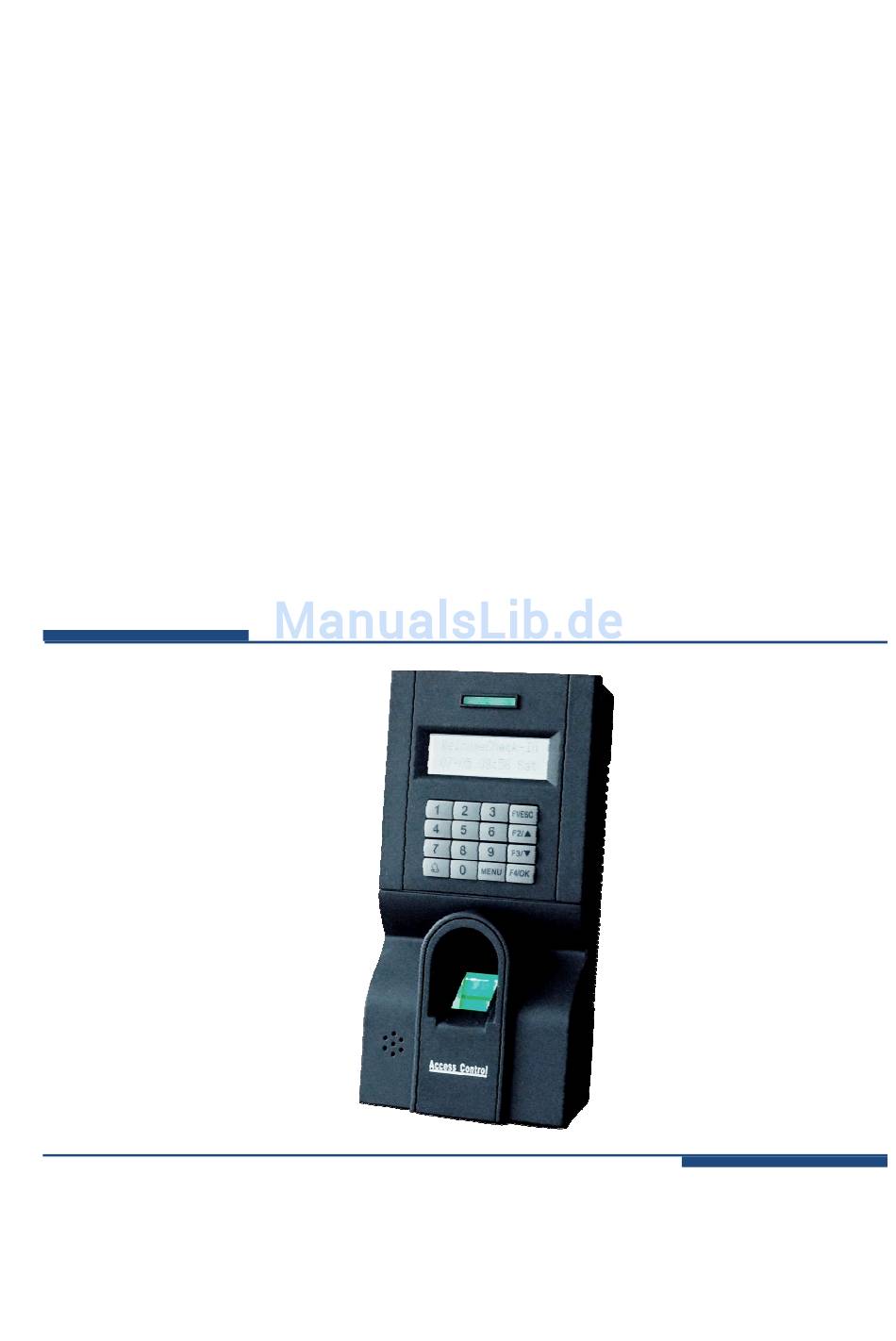

- Seite 1 Zutrittsterminal NAC 708 Installationsanleitung...
- Seite 2 Copyright (Copyright 2008 NovaCHRON Zeitsysteme GmbH & Co KG) Die Vervielfältigung dieses Dokuments oder von Teilen daraus ist nur mit ausdrücklicher schriftlicher Genehmigung vom Inhaber der Urheberrechte erlaubt. Haftungsausschluss Änderungen an den in diesem Dokument enthaltenen Informationen vor- behalten. NovaCHRON übernimmt keine Haftung für direkte und indirekte, zufällige oder sonstige Schäden oder Folgeschäden, die aus dem Gebrauch oder...
-
Seite 3: Inhaltsverzeichnis
Austrittstaster/Türöffnungsrelais ........15 Tür-Sensor ..............15 Alarmausgang..............16 Ethernet-Verbindung (TCP/IP-Kommunikation) ....17 Serieller Anschluss RS-232 ..........20 Anschluss RS-485 ............21 Wiegand Ausgang ............22 USB-Schnittstelle ............22 Spannungsversorgung anschließen ..........23 Inhalt • • • • 3 NAC 708... -
Seite 4: Sicherheit
Sicherheit Konformität Das Zutrittsterminal entspricht den Anforderungen der EG- Richtlinie: • Elektromagnetische Verträglichkeit EMV (2004/108/EG) Sicherheitshinweise Lesen Sie vor dem Anschluss des Zutrittsterminals sorgfältig die Installationsanleitung. Falsch ausgeführte Leitungsanschlüsse können zu Schäden im Zutrittsterminal führen. Achtung: Das Zutrittsterminal darf nur im spannungslosen Zustand geöffnet werden. -
Seite 5: Produktinformationen
Montageplatte, 4 Schrauben • optional: Adapterkabel RJ45 --> RS-232 Adapterkabel RJ45 --> RS-485 Kabelset Zutrittskontrolle / externer Leser • Installationsanleitung auf CD-ROM Umgebungsbedingungen NAC 708 Betriebstemperatur 0–45 °C Luftfeuchtigkeit 20–80 % (keine Kondensation) Einsatzort Innenbereich Technische Daten / Leistungsmerkmale NAC 708... -
Seite 6: Geräteaufbau
Geräteaufbau Rückansicht Montageplatte Anschlüsse Jumper JP2 6 • • • • Produktinformationen... -
Seite 7: Seitenansichten
Seitenansichten Mini USB-Anschluss Reset Produktinformationen • • • • 7 NAC 708... -
Seite 8: Systemkonfiguration
Systemkonfiguration Konfigurationsübersicht 8 • • • • Produktinformationen... -
Seite 9: Anschlussmöglichkeiten
Anschlussmöglichkeiten • Direkter Anschluss über TCP/IP • Anschluss über TCP/IP-Netzwerk • Direkter Anschluss über RS-232 • Anschluss über RS-485-Netzwerk Produktinformationen • • • • 9 NAC 708... -
Seite 10: Installation
Installation Voraussetzungen Achtung: Die Installation des Zutrittsterminals darf nur im spannungslosen Zustand erfolgen. Schließen Sie das Zutrittsterminal erst nach dem Anschluss der Datenleitungen an die Spannungsversorgung an. Zutrittsterminal montieren Legen Sie die Position der Montageplatte am vorge- sehenen Standort fest. Der Abstand zwischen Geräte- unterkante und Fußboden sollte etwa 140 bis 150 cm betragen. -
Seite 11: Externe Geräte Anschließen
Externe Geräte anschließen Achtung: Trennen Sie das Zutrittsterminal immer erst von der Spannungsversorgung, bevor Sie externe Geräte anschließen. Andernfalls kann es zur Zerstörung des Zutrittsterminals kommen. Installation • • • • 11 NAC 708... - Seite 12 2 Pin-Stecker Bezeichnung Bedeutung Farbe Anschluss Spannung GND schwarz +12 V Anschluss Spannung +12 V 10 Pin-Stecker Bezeichnung Bedeutung Farbe Anschluss Alarm grün Anschluss Alarm orange Anschluss Lock NC terminal gelb Anschluss Lock COM terminal Anschluss Lock NO terminal blau Anschluss Austrittstaster grau Anschluss Tür-Sensor und Austrittstaster...
- Seite 13 Das Zutrittsterminal verfügt über die folgenden Anschluss- möglichkeiten: • Externer Leser • Elektrisches Türschloss • Austrittstaster/Türöffnungsrelais • Türsensor • Alarmausgang • Ethernet • RS-232 • RS-485 • Wiegand Ausgang • Spannungsversorgung Installation • • • • 13 NAC 708...
-
Seite 14: Externer Leser
Externer Leser Das Zutrittsterminal besitzt ein Wiegand-Interface zum Anschluss eines externen Lesers. Der Abstand zwischen Leser und Zutrittsterminal sollte nicht mehr als 90 m betragen. Elektrisches Türschloss 14 • • • • Installation... -
Seite 15: Austrittstaster/Türöffnungsrelais
Tür-Sensor Der Türsensor wird zur Erkennung des Türstatus benutzt (Offen – Geschlossen). Das Zutrittsterminal kann erkennen, wenn eine Tür unauthorisiert geöffnet wurde und einen Alarm auslösen, auch wenn die Türöffnungszeit überschritten wurde. Installation • • • • 15 NAC 708... -
Seite 16: Alarmausgang
Alarmausgang Das Zutrittsterminal schaltet im Alarmfall eine DC 12 V-Spannung auf den Ausgang und ist damit in der Lage einen externen Alarmgeber anzusteuern. 16 • • • • Installation... -
Seite 17: Ethernet-Verbindung (Tcp/Ip-Kommunikation)
Ethernet-Verbindung (TCP/IP-Kommunikation) Am Zutrittsterminal sind zwei Varianten zum Anschluss Ethernet (TCP/IP) möglich: • Ethernet-Anschluss (TCP/IP) über Crossover-Kabel • Ethernet-Anschluss (TCP/IP) über das Netzwerk RJ45 Standard: Installation • • • • 17 NAC 708... - Seite 18 Ethernet (TCP/IP)-Anschluss über ein Crossover-Kabel Ethernet 10/100Base-T Crossover-Kabel wird verwendet, um zwei Zutrittsterminals direkt (ohne Hub) miteinander zu verbinden. 18 • • • • Installation...
- Seite 19 Ethernet (TCP/IP)-Anschluss über ein Netzwerk Ethernet 10/100Base-T Straight Through-Kabel (Patch-Kabel) unterstützt 10Base-T und 100Base-TX Wird verwendet, um das Zutrittsterminal über einen Switch mit einem Netzwerk zu verbinden. Installation • • • • 19 NAC 708...
-
Seite 20: Serieller Anschluss Rs-232
Serieller Anschluss RS-232 Anschluss PC Anschluss NAC 708 Bezeichnung Bezeichnung 20 • • • • Installation... -
Seite 21: Anschluss Rs-485
Anschluss RS-485 Anschluss NAC 708 Bezeichnung 485A Anschluss RS485A (+) 485B Anschluss RS485B (–) Installation • • • • 21 NAC 708... -
Seite 22: Wiegand Ausgang
Das Zutrittsterminal verfügt über einen Standard Wiegand 26 Ausgang, der es ermöglicht, das Zutrittsterminal an die meisten Zutrittskontroller anzuschließen. Die Entfernung zwischen Zutritts- terminal und Kontroller darf nicht mehr als 15 m betragen. Anschluss NAC 708 Bezeichnung Anschluss Wiegand OUT (Ausgang) Anschluss Wiegand OUT (Ausgang) -
Seite 23: Spannungsversorgung Anschließen
Spannungsversorgung anschließen Achtung: Schließen Sie das Zutrittsterminal erst nach dem An- schluss der Datenleitungen an die Spannungsversorgung an. Schließen Sie die DC 12 V-Spannungsversorgung über den 2-Pin-Stecker J1 an. Anschluss NAC 708 Bezeichnung Anschluss Spannung GND +12V Anschluss Spannung +12 V Das Zutrittsterminal startet und die grünen LED beginnen zu... - Seite 24 NovaCHRON Zeitsysteme GmbH & Co. KG Agnetenstraße 14 39106 Magdeburg – Germany Tel. +49 391 5410150 eMail: info@novachron.de Fax +49 391 5410151 Internet: www.novachron-biometrics.com...
