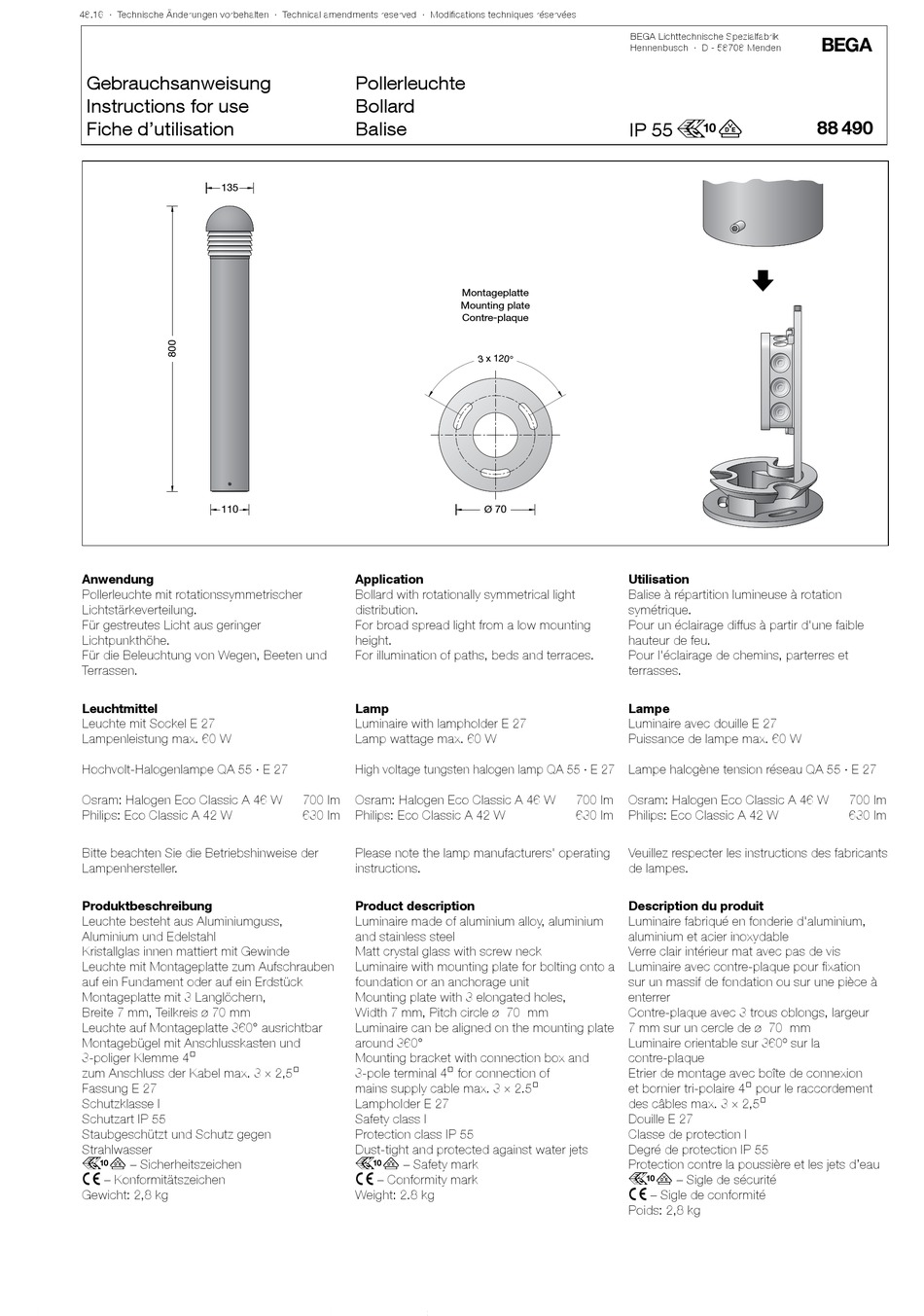

BEGA 88 490 Gebrauchsanweisung

48.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
Gebrauchsanweisung
Instructions for use
Fiche d'utilisation
135
110
Anwendung
Pollerleuchte mit rotationssymmetrischer
Lichtstärkeverteilung.
Für gestreutes Licht aus geringer
Lichtpunkthöhe.
Für die Beleuchtung von Wegen, Beeten und
Terrassen.
Leuchtmittel
Leuchte mit Sockel E 27
Lampenleistung max. 60 W
Hochvolt-Halogenlampe QA 55 · E 27
Osram: Halogen Eco Classic A 46 W
Philips: Eco Classic A 42 W
Bitte beachten Sie die Betriebshinweise der
Lampenhersteller.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Kristallglas innen mattiert mit Gewinde
Leuchte mit Montageplatte zum Aufschrauben
auf ein Fundament oder auf ein Erdstück
Montageplatte mit 3 Langlöchern,
Breite 7 mm, Teilkreis ø 70 mm
Leuchte auf Montageplatte 360° ausrichtbar
Montagebügel mit Anschlusskasten und
3-poliger Klemme 4@
zum Anschluss der Kabel max. 3 × 2,5@
Fassung E 27
Schutzklasse I
Schutzart IP 55
Staubgeschützt und Schutz gegen
Strahlwasser
r – Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 2,8 kg

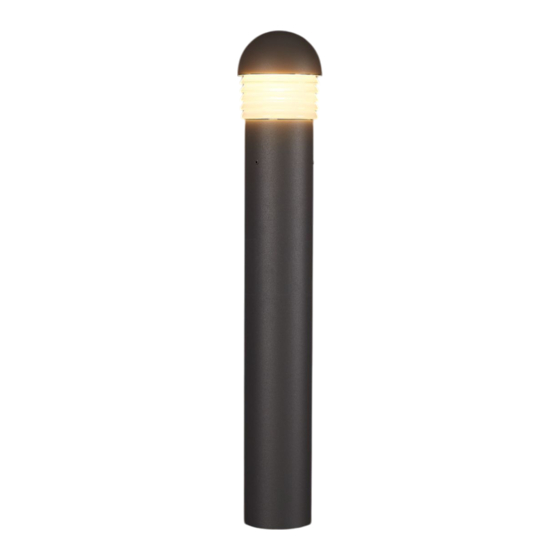

Pollerleuchte
Bollard
Balise
Montageplatte
Mounting plate
Contre-plaque
Application
Bollard with rotationally symmetrical light
distribution.
For broad spread light from a low mounting
height.
For illumination of paths, beds and terraces.
Lamp
Luminaire with lampholder E 27
Lamp wattage max. 60 W
High voltage tungsten halogen lamp QA 55 · E 27
700 lm Osram: Halogen Eco Classic A 46 W
630 lm Philips: Eco Classic A 42 W
Please note the lamp manufacturers' operating
instructions.
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Matt crystal glass with screw neck
Luminaire with mounting plate for bolting onto a
foundation or an anchorage unit
Mounting plate with 3 elongated holes,
Width 7 mm, Pitch circle ø 70 mm
Luminaire can be aligned on the mounting plate
around 360°
Mounting bracket with connection box and
3-pole terminal 4@ for connection of
mains supply cable max. 3 × 2.5@
Lampholder E 27
Safety class I
Protection class IP 55
Dust-tight and protected against water jets
r – Safety mark
c – Conformity mark
Weight: 2.8 kg
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
IP 55
Ø 70
Utilisation
Balise à répartition lumineuse à rotation
symétrique.
Pour un éclairage diffus à partir d'une faible
hauteur de feu.
Pour l'éclairage de chemins, parterres et
terrasses.
Lampe
Luminaire avec douille E 27
Puissance de lampe max. 60 W
Lampe halogène tension réseau QA 55 · E 27
700 lm Osram: Halogen Eco Classic A 46 W
630 lm Philips: Eco Classic A 42 W
Veuillez respecter les instructions des fabricants
de lampes.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre clair intérieur mat avec pas de vis
Luminaire avec contre-plaque pour fixation
sur un massif de fondation ou sur une pièce à
enterrer
Contre-plaque avec 3 trous oblongs, largeur
7 mm sur un cercle de ø 70 mm
Luminaire orientable sur 360º sur la
contre-plaque
Etrier de montage avec boîte de connexion
et bornier tri-polaire 4@ pour le raccordement
des câbles max. 3 × 2,5@
Douille E 27
Classe de protection I
Degré de protection IP 55
Protection contre la poussière et les jets d'eau
r – Sigle de sécurité
c – Sigle de conformité
Poids: 2,8 kg
!
88 490
r
700 lm
630 lm
