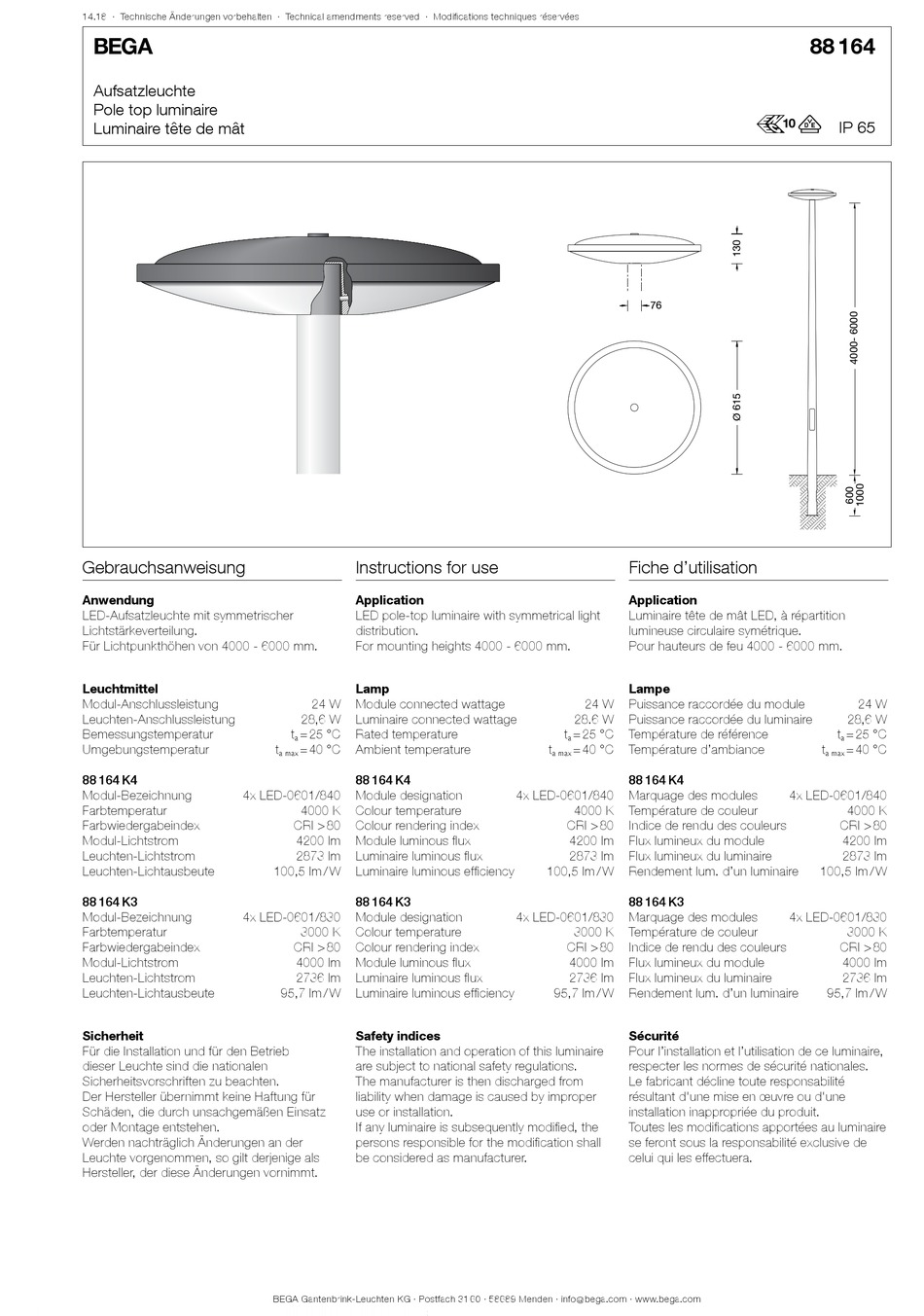

BEGA 88 164 Gebrauchsanweisung

14.18 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!

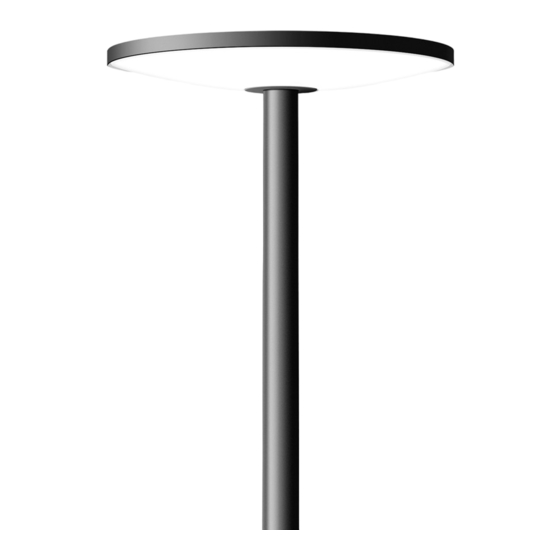

Aufsatzleuchte
Pole top luminaire
Luminaire tête de mât
Gebrauchsanweisung
Anwendung
LED-Aufsatzleuchte mit symmetrischer
Lichtstärkeverteilung.
Für Lichtpunkthöhen von 4000 - 6000 mm.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
88 164 K4
Modul-Bezeichnung 4x LED-0601/840
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
88 164 K3
Modul-Bezeichnung 4x LED-0601/830
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Instructions for use
Application
LED pole-top luminaire with symmetrical light
distribution.
For mounting heights 4000 - 6000 mm.
Lamp
24 W Module connected wattage
28,6 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
88 164 K4
Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
4200 lm Module luminous flux
2873 lm Luminaire luminous flux
100,5 lm / W Luminaire luminous efficiency
88 164 K3
Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
4000 lm Module luminous flux
2736 lm Luminaire luminous flux
95,7 lm / W Luminaire luminous efficiency
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
76
Fiche d'utilisation
Application
Luminaire tête de mât LED, à répartition
lumineuse circulaire symétrique.
Pour hauteurs de feu 4000 - 6000 mm.
Lampe
24 W Puissance raccordée du module
28.6 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 40 °C Température d'ambiance
a max
88 164 K4
4x LED-0601/840 Marquage des modules
4000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
4200 lm Flux lumineux du module
2873 lm Flux lumineux du luminaire
100,5 lm / W Rendement lum. d'un luminaire
88 164 K3
4x LED-0601/830 Marquage des modules
3000 K Température de couleur
CRI > 80 Indice de rendu des couleurs
4000 lm Flux lumineux du module
2736 lm Flux lumineux du luminaire
95,7 lm / W Rendement lum. d'un luminaire
Sécurité
Pour l'installation et l'utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.
88 164
r
IP 65
24 W
28,6 W
t = 25 °C
a
t = 40 °C
a max
4x LED-0601/840
4000 K
CRI > 80
4200 lm
2873 lm
100,5 lm / W
4x LED-0601/830
3000 K
CRI > 80
4000 lm
2736 lm
95,7 lm / W
