Inbetriebnahme

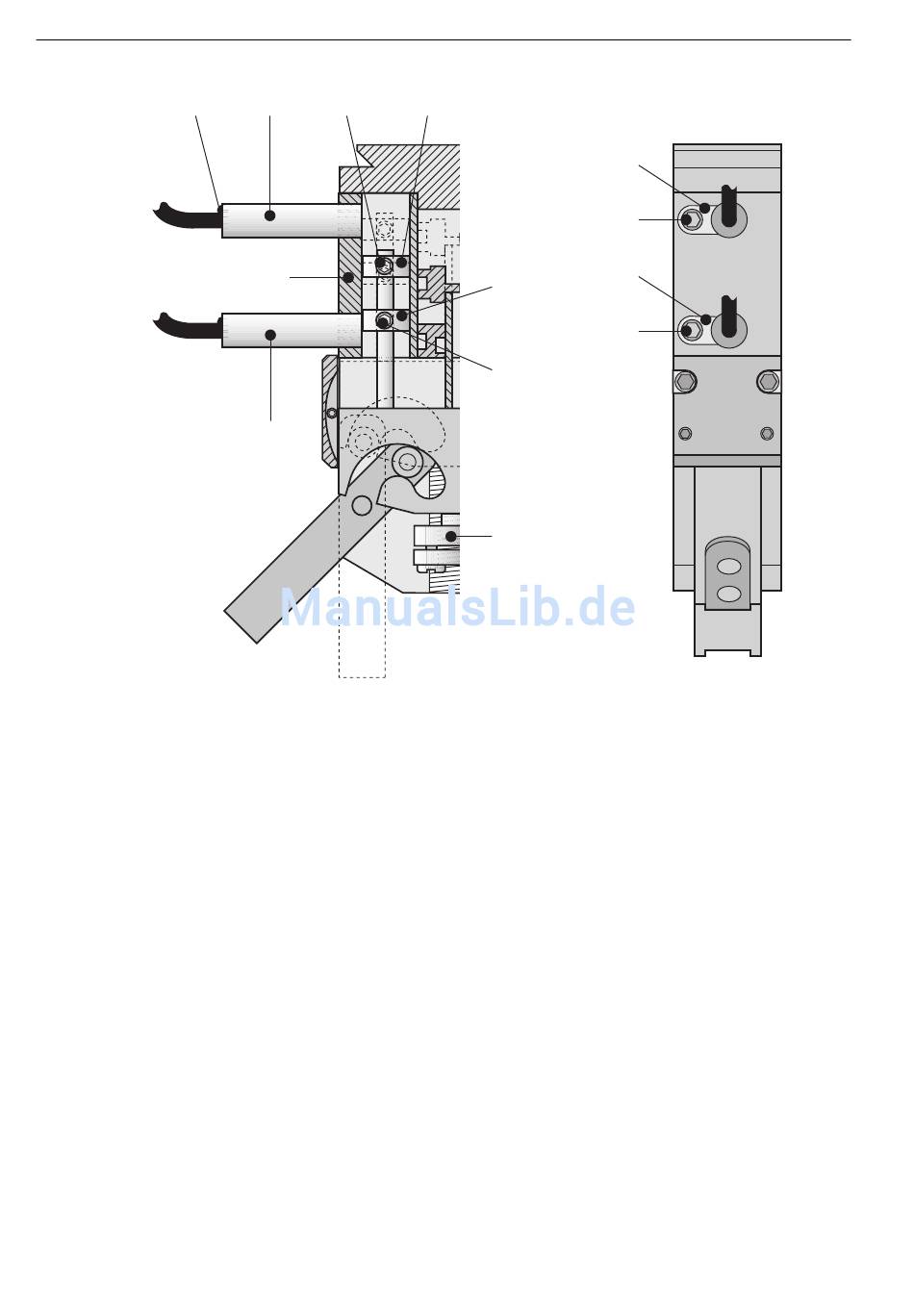

Abb. 14
LED
Offene Stellung
• Näherungsschalter (B, Abb. 14) am Klemmstück (140b, Abb. 14) vorbei bis
zum Anschlag in die Bohrung des Gehäuses (10, Abb. 14) schieben und mit-
tels Schraube (230b, Abb. 14) befestigen.
• Greifer öffnen (auf Anschlag fahren).
• Gewindestift (250b, Abb. 14) am unteren Schaltstück (80b, Abb. 14) lösen
und Schaltstück verschieben, bis die LED am elektrisch angeschlossenen
Näherungsschalter leuchtet.
• Schaltstück (80b, Abb. 14) durch Festziehen des Gewindestiftes (250b, Abb.
14) sichern.
14
A
250a
80a
10
B
140a
230a
140b
80b
230b
250b
Anschlag
