Einstellen und Anschliessen der induktiven Nähe-
rungsschalter
Die verwendeten Näherungsschalter müssen einen Schaltabstand S n von 2 mm
aufweisen, für den bündigen Einbau vorgesehen sein und einen Schalter-
gehäuse-Durchmesser von 6.5 mm haben. Der elektrische Anschluss erfolgt
gemäss Schema (Abb. 13).

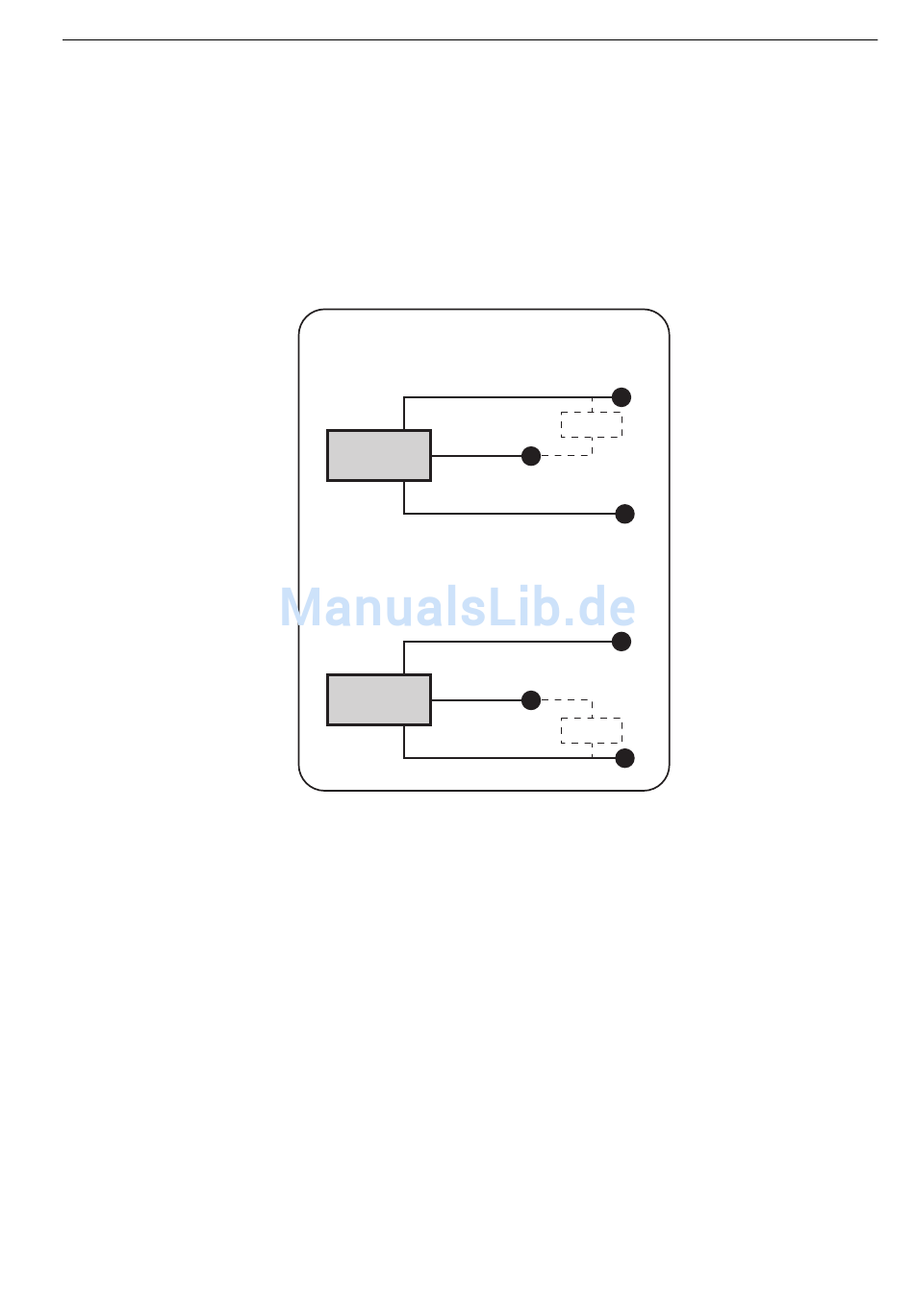

Abb. 13
Geschlossene Stellung
• Näherungsschalter (A, Abb. 14) am Klemmstück (140a, Abb. 14) vorbei bis
zum Anschlag in die Bohrung des Gehäuses (10, Abb. 14) schieben und mit-
tels Schraube (230a, Abb. 14) befestigen.
• Greifer schliessen.
• Gewindestift (250a, Abb. 14) am oberen Schaltstück (80a, Abb. 14) lösen
und Schaltstück verschieben, bis die LED am elektrisch angeschlossenen
Näherungsschalter leuchtet.
• Schaltstück (80a, Abb. 14) durch Festziehen des Gewindestiftes (250a, Abb.
14) sichern.
Gleichspannung (DC)
braun
schwarz
NPN
blau
Gleichspannung (DC)
braun
schwarz
PNP
blau
Inbetriebnahme
+
Z
A
OV
+
A
Z
OV
13
