Inbetriebnahme
Einstellen der Hubbegrenzung beim Öffnen
Winkelgreifer sind grundsätzlich nur zum Aussengreifen geeignet. Die
geschlossene Stellung der Greiffinger ist nicht verstellbar.
Die äussere Lage der Backen kann durch den Anschlag (Abb. 12) verstellt wer-
den. Der Öffnungswinkel
• Schrauben (260, Abb. 12) lösen.
• Mit Schraubendreher Anschlag (Abb. 12) hinein- oder herausschrauben.
– Bei Vergrösserung von "x" wird der Öffnungswinkel
– Bei Verkleinerung von "x" wird der Öffnungswinkel
• Anschlag durch Festziehen der Schrauben (260, Abb. 12) sichern.
Bei Hubvergrösserung (Anschlag hinausdrehen) immer zuerst das
untere Schaltstück (80b, Abb. 14) lösen, bis an das obere Schaltstück
(80a, Abb. 14) hinaufschieben und leicht festziehen!
• Näherungsschalter gemäss Kapitel "Einstellen und Anschliessen der indukti-
ven Näherungsschalter" einstellen.

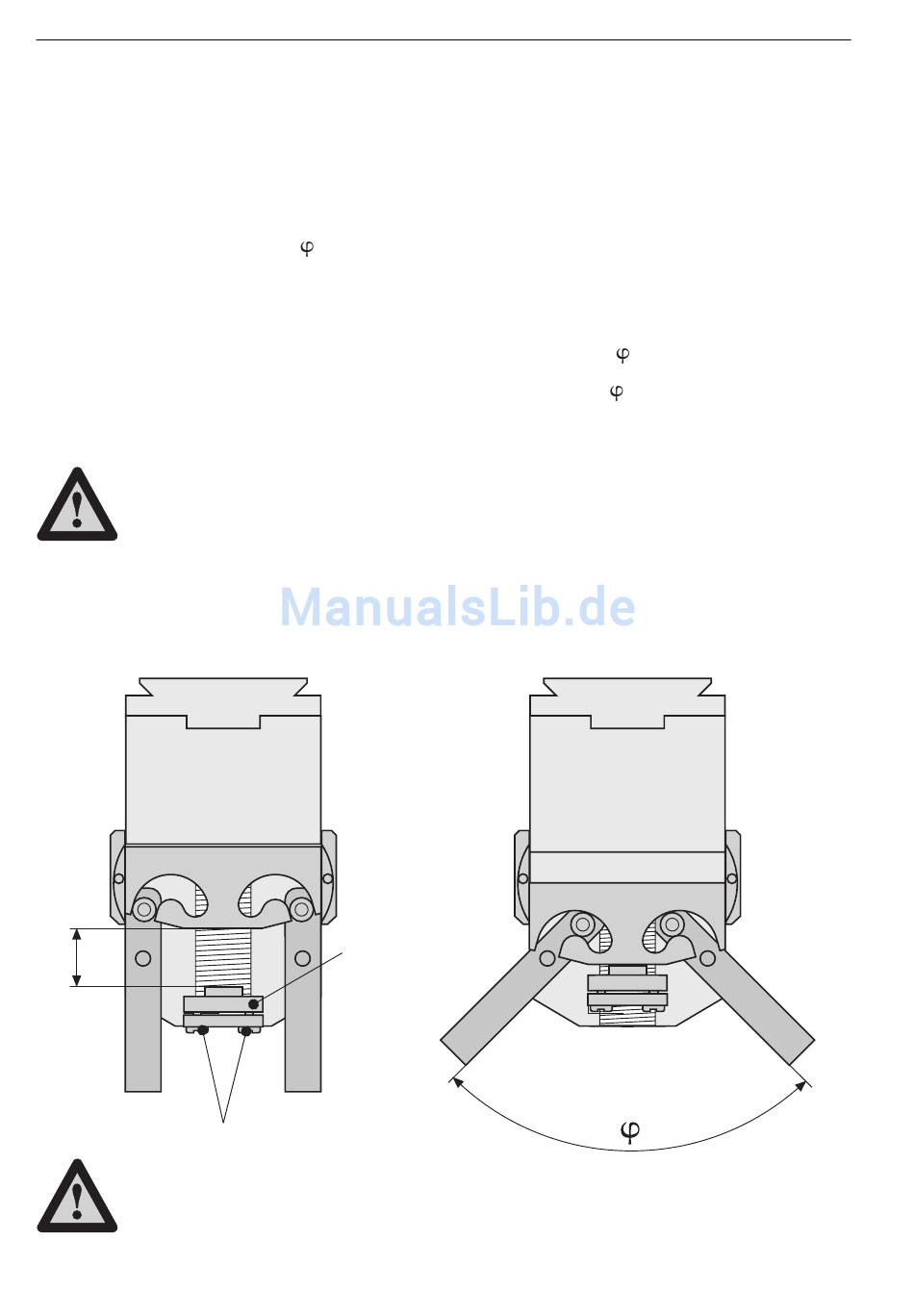

Abb. 12
x
260
Der Winkelgreifer darf nie ohne Anschlag betrieben werden!
12
wird durch Verändern des Masses "x" eingestellt.
Anschlag
grösser.
kleiner.
