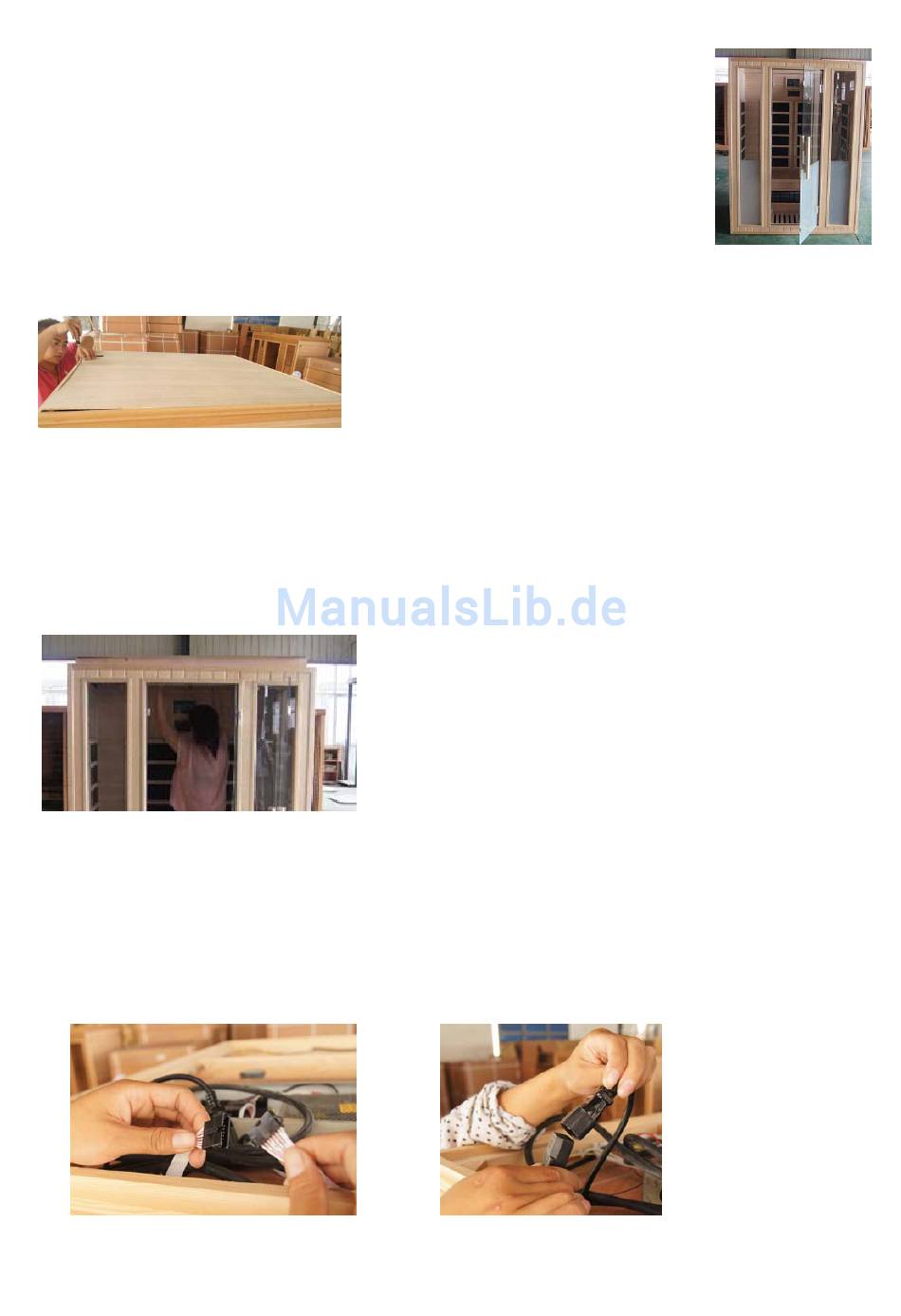

9. MONATAGE DES VORDEREN PANEELS
Platzieren Sie das vordere Paneel an der Stelle, wo der „FRONT" Sticker angebracht ist.
Passen Sie die Schrauben an beiden Seiten an und sichern Sie diese, indem Sie alle Schrauben
fest anziehen.
10. M ONTAGE DES OBEREN PANEELS
1. Öffnen Sie die beweglichen Teile (wenn vorhanden) am oberen Paneel.
2. Legen Sie das obere Paneel über alle unteren verbundenen Paneele.
3. Stecken Sie die Heizkabel durch die Löcher rund um das obere Paneel.
4. Platzieren Sie nun vorsichtig das obere Paneel über den unten zusammen gebauten Paneelen. Wenn alle vier Ecken
genau ineinander passen, drücken Sie das obere Paneel vorsichtig nach unten, bis es sich genau an die Form des un‐
teren Teils der Kabine anpasst.
5. Stellen Sie sicher, dass kein Stromkabel zwischen den Paneelen eingeklemmt wurde!
6. Verbinden Sie zum Schluss alle Kabel mit den fertigen Anschlüssen.
11. S TROMANSCHLUSS
VERSION A:
Alle Stromkabel die innerhalb der Wand verlaufen, sind auch innerhalb der Wand miteinander verbunden.
Verbinden Sie die Stromkabel am oberen Paneel.
1. Stecken Sie das Heizkabel durch die dafür geeignete Ausnehmung in dem
hinteren Paneel.Stellen Sie sicher, dass die Verbindungsstelle sicher und von außen geschützt ist.
Stecken Sie den Verbindungsstecker an die Innenseite des Steuerungsgerät in den geeigneten Steckanschluss. Stellen Sie
