Verwandte Anleitungen für Sanotechnik Calipso H30310
Inhaltszusammenfassung für Sanotechnik Calipso H30310

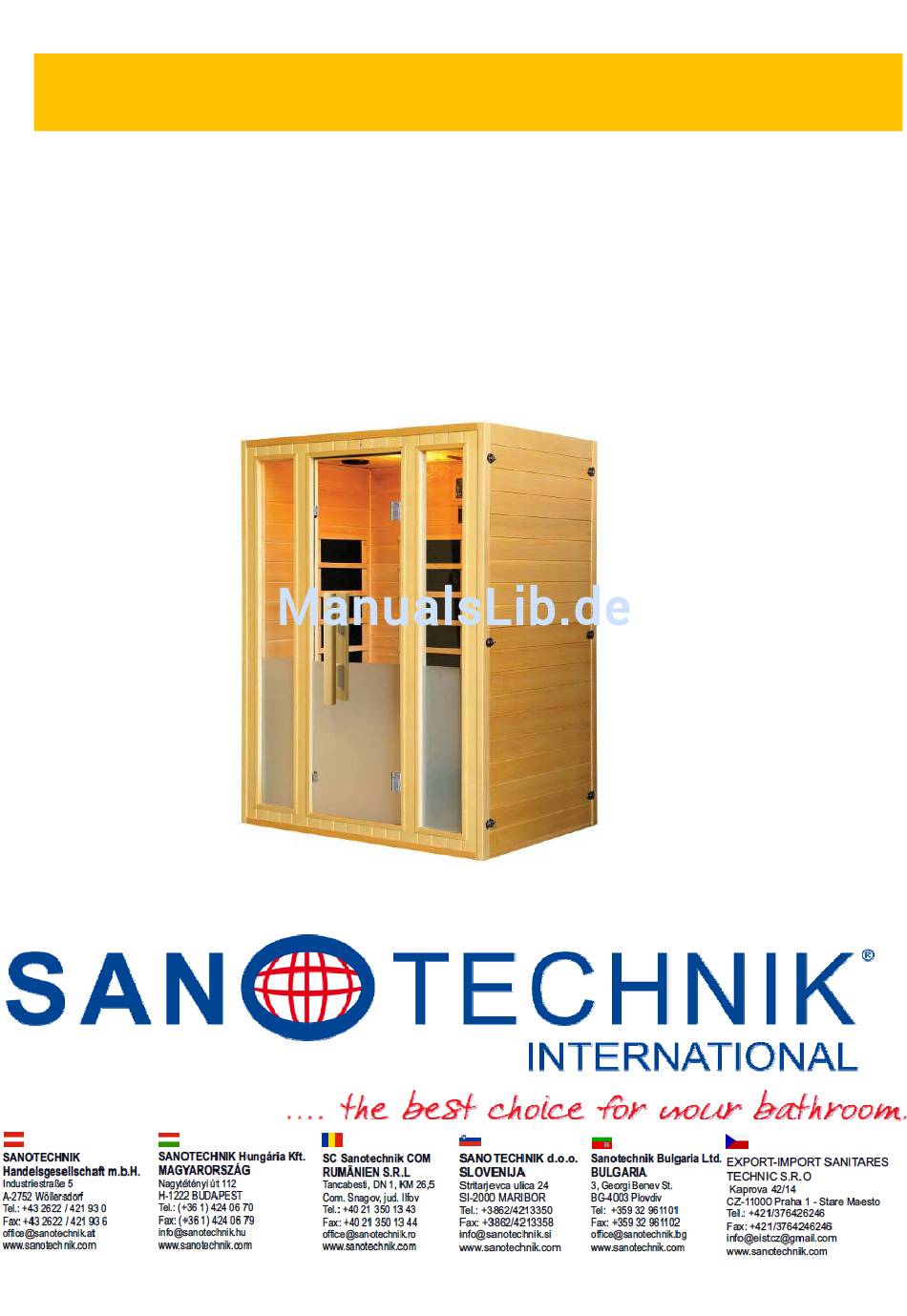

- Seite 1 H30310 CALIPSO Infrarotkabine ‐ ‐ Symbolfoto 10/2015 ...
-
Seite 2: Benutzungs- Und Sicherheitsanweisungen
Benutzungs‐ und Sicherheitsanweisungen Die Montage‐ und Bedienungsanleitung, die Sie in Händen halten, enthält wichtige Informationen über die anzuwendenden Sicherheitsmaßnahmen für die Installation und Inbetriebnahme. Es ist daher unerlässlich, dass die Anweisungen vom Benutzer vor der Montage und Inbetriebnahme aufmerksam durchgelesen werden. Lesen Sie alle Informationen für Sicherheit und Gesundheit durch. Falls Sie unschlüssig sind ob Sie die Infrarotkabine benutzen können oder nicht konsultieren Sie Ihren Arzt. Falls Sie sich während der Benutzung schwindlig oder überhitzt fühlen verlassen Sie die Infrarotkabine augenblicklich. 1. Stellen Sie die Temperatur auf ein komfortables Level ein, für gewöhnlich ca. 30‐50 °C. 2. Lassen Sie die Infrarotkabine vor der Benutzung ca. 5‐10 Minuten vorheizen. 3. Die Schweißproduktion beginnt für gewöhnlich nach 10 – 15 Minuten nachdem Sie die Infrarotkabine betreten. Wir empfehlen, die Infrarotkabine nicht länger als 45 Minuten zu benutzen. Optimal sind 20 ‐ 30 Minuten. 4. Wenn die Infrarotkabine die gewünschte Temperatur erreicht hat schalten sich die Heizelemente automatisch ein und aus um die Temperatur zu halten. 5. Sie können die Tür oder auch die Dachöffnung während der Benutzung öffnen, um die Temperatur selbst zu regeln und Frischluft hereinzulassen. 6. Sie können alle Vorteile des Infrarotlichts auch bei geöffneter Tür / bei geöffnetem Fenster genießen. 7. Trinken Sie vor, während und nach der Benutzung der Infrarotkabine genügend Flüssigkeit um die Flüssigkeit, die Sie durch den Schweißausstoß verlieren wieder zu ersetzen. 8. Wenn Sie vor der Benutzung warm oder heiß duschen regen Sie Ihre Schweißdrüsen zusätzlich an. Probieren Sie die Infrarotkabine mit und ohne vorheriger Dusche aus um festzustellen was Sie bevorzugen. Wenn Sie vorher duschen ... -
Seite 3: Gründe, Bei Denen Sie Die Kabine Nicht Benutzen Sollten
Gründe, bei denen Sie die Kabine nicht benutzen sollten: 1. Falls Sie offene Wunden haben. 2. Falls Sie eine Augenkrankheit haben. 3. Falls sie schwere Sonnenbrände haben. 4. Menschen die an einer Krankheit leiden, Schwangeren und Kleinkindern ist der Gebrauch untersagt. Kinder über 6 Jahre dürfen die Sauna in Begleitung Erwachsener benutzen. 5. Falls Sie an einer Krankheit leiden, besonders falls diese Krankheit mit Hitze zusammenhängt, falls Sie an Fettleibigkeit, einer Herzkrankheit, niedrigem oder hohem Blutdruck, Kreislaufproblemen oder Diabetes leiden, suchen Sie unbedingt einen Arzt auf. 6. Benutzen Sie die Sauna nicht falls Sie unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, da dies zu einer Bewusstlosigkeit führen kann. Transport und Lagerung Setzen Sie die Kabine während des Transports keinem Regen, Schnee oder heftigen Kollisionen aus. 2. Lagern Sie sie nicht in einer feuchten Umgebung (Schimmelbildung). ELEKTROINSTALLATION: (Bauseits) Der Elektro Anschluss darf nur von einem behördlich konzessionierten Elektroinstallationsunternehmen durchgeführt werden. Die Installationsvorschriften der örtlichen Energieversorgungsunternehmen sowie die Bestimmungen der DIN 57100 bzw. ÖVE, VDE 0100 Teil 701 sind strengstens zu beachten. Die Zuleitung (Mantelleitung H05VV‐f3G2,5 YMM‐J 3x2,5mm² bis 3500 Watt) muss über einen Fehlerstromschutzschalter (mindestens 25 A 230/400 V ~ Auslösestrom I = 0.03 A ) geführt werden und mit einem Sicherungsautomaten I N = 16 A oder 25 A U‐Type (in Österreich : I N =13 A oder 16 A C‐Type) abgesichert werden. Ebenso muss dieser Stromkreis mit einem allpoligen Schalter mit mind. 3 mm Kontaktöffnungsweite abschaltbar sein. (Muss im Schutzbereich 3 liegen) die Potentialausgleichsleitung (mindestens 4 mm² Kupfer) ist an den dafür vorgesehenen Stellen anzuschließen. Schaltplan liegt bei. Bei höherer Gesamtanschlussleistung z.B. Kombination Infrarot/Sauna – muss die angegebenen Leistungen gemäß den Werten berechnet werden! ... -
Seite 4: Garantiebestimmungen
Garantiebestimmungen: Die Garantiezeit besteht während der gesetzlich vorgeschrieben Zeit ab Kaufdatum. Dieses muss anhand eines Kassazettel oder eines Zahlungsbeleges – der Name des Händlers und das Verkaufsdatum – aufscheinen. Kundendienste für das Verkaufsgebiet Österreich: Es werden nur schriftlich gemeldete Kunden‐Dienstaufträge, wie z. B. für Garantiesätze durchgeführt, bzw. angenommen, wenn hier‐ zu eine schriftliche Meldung mit nachweislichem Kaufbeleg (Kassabeleg, ...) beim Kundendienst vorliegt. Die Garantie bezieht sich auf Reparaturen und Austausch von Bauteilen des Gerätes, die von der Firma SANOTECHNIK anerkannt werden müssen. Die Interventionsgebühr geht zu Lasten des Kunden, die direkt an den Kundendienst zu entrichten ist. Nicht jedoch auf Ein‐ und Ausbau‐, sowie alle weiteren Folgekosten, diese sind ausgeschlossen. Be‐ triebsgeräusche berechtigen nicht zur Mängelrüge. Von der Garantie ausgenommen sind defekte Teile, deren Fehler auf Nachlässigkeit, unsachgemäßen Gebrauch, gebrauchsbedingte Abnutzung, fehlerhafte Installation, Wartung durch unbefugtes Personal, Transportschäden zurückzuführen sind, wie z. B. Sicherungen, dekorative Elemente usw. Durch mangelhafte Einhaltung der Bedienungsanleitung lehnt der Hersteller jegliche direkte und indirekte Haftung auf Personen oder Sachschäden ab. Durch indirekte Schäden, w. z. B. Folgeschäden durch mangelnden Gebrauch oder allfäl‐ lige Entfernung haftet der Hersteller nicht. Bei Reparaturen nach Ablauf der Garantiezeit, werden die ausgetauschten Teile, der Ar‐ beitsaufwand und die Fahrtspesen – nach den geltenden Sätzen – in Rechnung gestellt. Die aktuellen Spesensätze können Sie beim Kundendienst erfragen. Holz ist ein Naturprodukt Holz ist ein beliebter Baustoff und zeichnet sich durch hohe Festigkeit leichtem Gewicht und vielseitige Bearbeitbarkeit aus. Da es sich bei Holz um ein Naturprodukt handelt kann es in der Praxis immer wieder trotz sorgfältiger Materialauswahl und modernster Ferti‐ gungstechniken zu unbeeinflussbaren Eigenschaften dieses Werkstoffs es kommen. (Struktur oder Holzoberflächenbeschaffenheit) Diese können nicht reklamiert werden! Bei Produktion, Verpackung und Transport wird größtmögliche Sorgfalt angewandt. Da es sich bei den Holzarten Hemlock, Zedern und Bambus, um ein besonders weiches Holz handelt, können Druckstellen oder uner‐ hebliche Kratzer nur bedingt reklamiert werden. Instandhaltung Reinigung: Reinigen Sie das Äußere der Kabine mit einem feuchten Tuch oder mit einer geringen Menge Seife mit warmem Wasser, wenn nötig. Reinigen Sie den Innenraum mit einem feuchten Baumwolltuch, trocknen Sie ihn mit einem sauberen trockenen Tuch. Verwenden Sie kein Benzin, Alkohol oder starke Reinigungschemikalien in der Kabine. ... - Seite 5 Verpackung Sie erhalten die Infrarotkabine in 3 verschiedenen Kartons. Inhalt Karton 1 Inhalt Karton 2 Inhalt Karton 3 1. Bodenpaneel 1. Frontpaneel(e) 1. Linke(s) Seitenpaneel(e) 2. Deckenpaneel ...
-
Seite 6: Zusammenfassung - Einfaches Steckprinzip
Installationsinformation 1. Schließen Sie keine anderen elektrischen Geräte an die Steckdose, an der die Infrarotkabine hängt, an. 2. Die Infrarotkabine sollte auf einen ebenen Untergrund gestellt werden. 3. Die Infrarotkabine muss in einem trockenen und überdachten Raum aufgestellt werden. 4. Die Infrarotkabine vor Spritzwasser schützen. 5. Lagern Sie kein entflammbares Material oder chemische Substanzen in die Nähe der Infrarotkabine. Montageanleitung Zur Montage der Infrarotkabine benötigen Sie 2 Personen. Bitte lesen Sie die Bedienungs‐ und Montageanleitung voll‐ ständig und sorgfältig bis zum Ende durch, bevor Sie mit der Montage beginnen. Sollten Sie während der Montage Schwierigkeiten haben oder sollten Fragen auftreten, setzten Sie sich bitte mit Ihrem Händler in Verbindung. ... -
Seite 7: Montage Der Seitenpaneele
4. MONTAGE DER SEITENPANEELE Verbinden Sie die Seitenpaneele mit dem Rückenwandpaneel und dem Bodenpaneel indem Sie sie auf die Furchen des Bodenpaneels aufsetzen und anschließend die Teile fest Zusammenstecken. Jedes Seitenpaneel hat eine weiße Markierung um festzustellen an welcher Seite das jeweilige Paneel anzubringen ist. So ist das Paneel mit der Aufschrift „RIGHT PANEL“ an der rechten Seite der Sauna anzubringen, wenn Sie die Kabine von der Front betrachten. 5. MONTAGE DES FUSS‐HEIZUNGSPANEELS Schieben Sie die/das Heizungspaneel(e) entlang der vertikalen Holzschienen ein. Das Fuss‐Heizpaneel muss so positioniert werden, dass der „TOP“ Sticker nach oben und die Heizfläche nach außen zeigt. Achten Sie vor Kratzer oder anderen Beschädigungen während der Montage! 6. VERBINDEN DER HEIZKABEL Stecken Sie das Heizkabel durch die dafür geeignete Ausnehmung in dem hinteren Paneel. Stellen Sie sicher, dass die Verbindungsstelle sicher und von außen geschützt ist. 7. MONTAGE DES SITZPANEELS Schieben Sie das Sitzpaneel entlang der horizontalen Holzschienen. Stellen Sie sicher, dass der „BACK“ Sticker nach hinten an das hintere Paneel zeigt, die glatten und fertigen Seiten des Sitzpaneels nach oben und vorne zeigen. 8. MONTAGE DES LINKEN SEITENPANEELS Verbinden ... -
Seite 8: Monatage Des Vorderen Paneels
9. MONATAGE DES VORDEREN PANEELS Platzieren Sie das vordere Paneel an der Stelle, wo der „FRONT“ Sticker angebracht ist. Passen Sie die Schrauben an beiden Seiten an und sichern Sie diese, indem Sie alle Schrauben fest anziehen. 10. M ONTAGE DES OBEREN PANEELS 1. Öffnen Sie die beweglichen Teile (wenn vorhanden) am oberen Paneel. 2. Legen Sie das obere Paneel über alle unteren verbundenen Paneele. 3. Stecken Sie die Heizkabel durch die Löcher rund um das obere Paneel. 4. Platzieren Sie nun vorsichtig das obere Paneel über den unten zusammen gebauten Paneelen. Wenn alle vier Ecken genau ineinander passen, drücken Sie das obere Paneel vorsichtig nach unten, bis es sich genau an die Form des un‐ teren Teils der Kabine anpasst. 5. Stellen Sie sicher, dass kein Stromkabel zwischen den Paneelen eingeklemmt wurde! 6. Verbinden Sie zum Schluss alle Kabel mit den fertigen Anschlüssen. 11. S TROMANSCHLUSS VERSION A: Alle Stromkabel die innerhalb der Wand verlaufen, sind auch innerhalb der Wand miteinander verbunden. Verbinden Sie die Stromkabel am oberen Paneel. ... - Seite 9 12. M ONTAGE DES TÜRGRIFFS Montieren Sie die inneren und äußeren Türgriffe. 1. Passen Sie den Türgriff an die zwei vorhandenen Löcher an der Außenseite der Tür an und halten Sie den Griff an die Kante der Tür. 2. Setzten Sie die Schrauben in die Löcher an der Innenseite der Tür und ziehen Sie die Schrauben fest an. 13. D IMMBARE STRAHLER Einstellung der Heizungstemperatur VERBINDEN SIE NUN DAS STROMKABEL MIT EINER GEEIGNETEN STECKDOSE. DIE INFRAROTKABINE IST NUN FERTIG MONTIERT UND SOMIT BETRIEBSBEREIT! 10/2015 ...
-
Seite 10: Bedienung Des Digitalen Kontrollelements
Bedienung des Digitalen Kontrollelements 1. Drücken Sie die EIN/AUS Taste, um die Kabine einzuschalten. Das Licht bei der Power‐Status‐Anzeige schaltet sich ein. 2. Drücken Sie nun bei der Zeitauswahl oder um die Zeit zu ändern. Diese können Sie jederzeit erneut ändern. 3. Um die Temperatur zu ändern, drücken Sie die oder Taste. (Maximale Einstellung 60°). 4. Drücken Sie den LICHT Knopf, um das Licht in der Kabine ein‐ oder auszuschalten. 5. Wenn die Zeit auf 00 steht, hört die Kabine automatisch auf zu heizen. Sie können jedoch die Zeit erneut einstellen. 6. Um den Vorgang abzubrechen oder um die Kabine auszuschalten, drücken Sie die EIN/AUS Taste. Die Kabine schaltet sich komplett ab. 7. Um die USB/MP3 Funktion nützen zu können, stecken Sie den USB Stick hinein und drücken Sie die Mp3 Taste. 8. Um die Radio Funktion zu nutzen, drücken Sie die FM Taste. Schaltplan 10/2015 ... -
Seite 11: Led - Farblichttherapie
LED ‐ Farblichttherapie Betätigen Sie den jeweiligen Schalter um die gewünschte Farbe einzuschalten: Die Infrarotkabine muss eingeschalten sein! Schalter ❶ bzw. ❸ rot . Schalter ❷ grün Schalter ❹ blau ❶ ❷ ❸ ❹ Schalter ❸ & ❹ rosa Schalter ❷ & ❸ gelb Schalter 1,2,3,4 gleichzeitig = weißes Licht ... -
Seite 12: Austauschen Der(S ) Heizungs-Strahler(S) (Flächenstrahler)
Austauschen der(s ) Heizungs‐Strahler(s) (Flächenstrahler) Schalten Sie die Kabine komplett ab bzw. ziehen Sie den Netzstecker, sodass diese vom Stromkreis getrennt ist. Schrauben Sie die Flächenstrahler ab. Nehmen Sie die Flächenstrahler heraus und stecken die Kabel ab. Tauschen Sie den neuen Flächenstrahler aus, verbinden diesen mit dem Kabel und schrauben Sie den Strahler wieder an. Die Überprüfung des Überspannungsschutzes Trennen Sie die Kabine von der Stromzufuhr so dass der Stromkreis unterbrochen ist. Seitlich befindet sich ein schwarzer Knopf, diesen müssen Sie drücken um die Kabine wieder in Betrieb nehmen zu können, nach dem Drücken schließen Sie die Kabine an die Stromzufuhr an. Austauschen der Lampe Schalten Sie die Kabine komplett ab bzw. ziehen Sie den Netzstecker, sodass diese vom Stromkreis getrennt ist. Ziehen Sie den kompletten Lichteinsatz von der Decke heraus. Entfernen Sie das Kabel und den Metallstift von der Lampe. Tauschen Sie jetzt die Lampe aus. Befestigen Sie wieder den Metallstift und schließen das Kabel wieder an. Installieren Sie die komplette Lampe wieder an der Decke. 10/2015 ... -
Seite 13: Häufig Gestellte Fragen
Häufig gestellte Fragen 1. Die digitale Steuerung funktioniert nicht. a) Das Power Licht leuchtet nicht. b) Die Sicherung ist kaputt oder das Stromkabel ist nicht angeschlossen. c) Tauschen Sie die Sicherung oder stecken Sie das Stromkabel in die Steckdose. 2. Das Licht funktioniert nicht. a) Die Glühbirne ist kaputt. Wechseln Sie die Glühbirne. Benutzen Sie 12V 10‐Watt Glühbirnen. b) Die Glühbirne und das Gehäuse sind locker Entfernen Sie die Glühbirne und befestigen Sie das Gehäuse erneut. Bringen Sie die Glühbirne danach wieder an. c) Die Sicherung ist kaputt. Ersetzen Sie die alte Sicherung gegen eine neue. 3. Die Heizung funktioniert nicht. a) Nur ein Teil de Heizung erwärmt sich. 1) Die Heizung ist kaputt. Ersetzen Sie sie durch eine neue. 2) Ein Teil der Heizung ist nicht richtig angeschlossen. Schliessen Sie die einzelnen Elemente rich‐...
