6 Installation

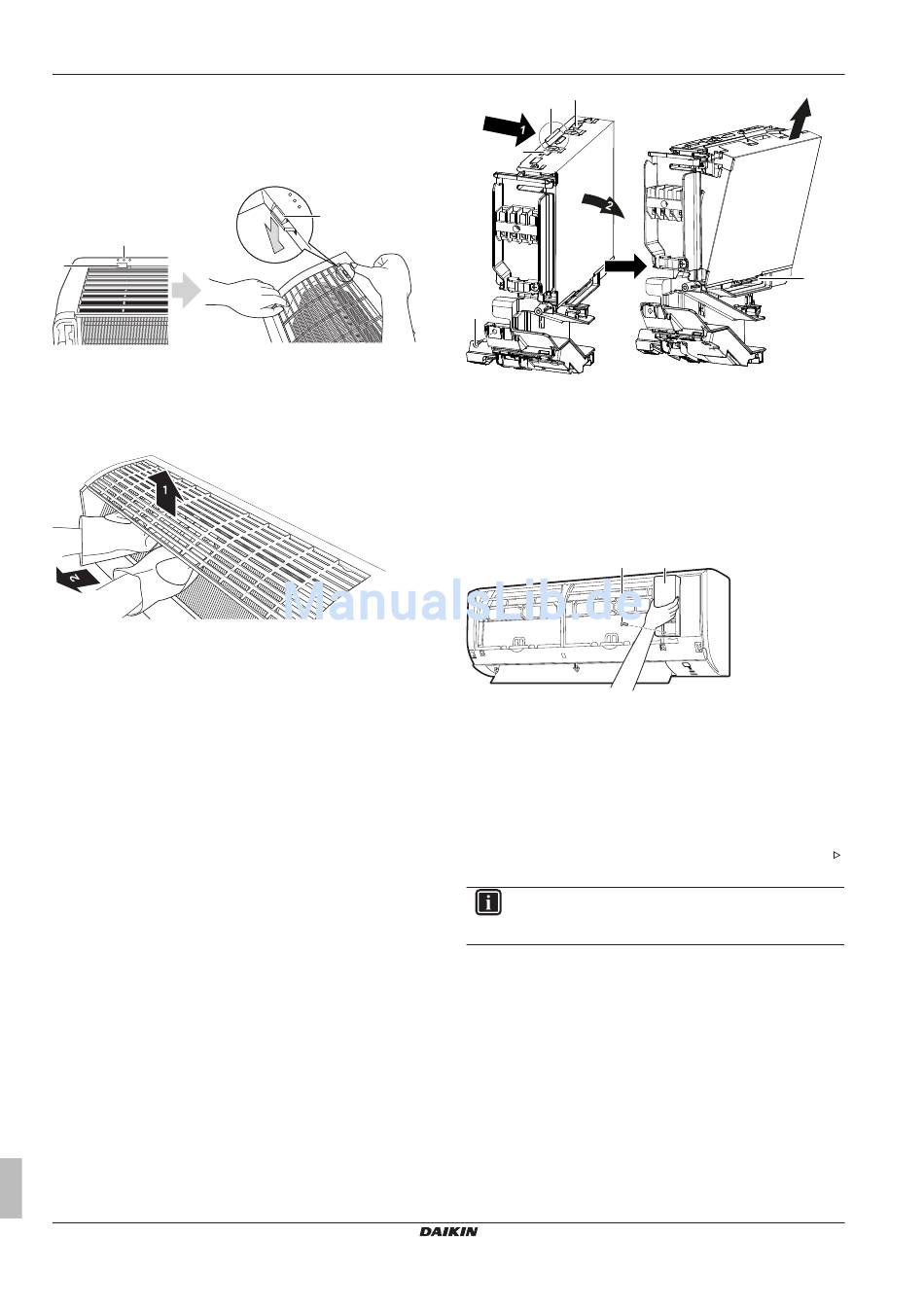

1 Die Frontblende abnehmen, um den Luftfilter zu entfernen.
2 Vom Frontgitter 2 Schrauben (Klasse 20~35) oder 3 Schrauben
(Klasse 50~71) entfernen.
3 Die 3 oberen Haken, die mit einem Symbol mit 3 Kreisen
gekennzeichnet sind, niederdrücken.
b
a
a Oberer Haken
b Symbol mit 3 Kreisen
4 Wir empfehlen, erst die Klappe zu öffnen und danach das
Frontgitter zu entfernen.
5 Mit beiden Händen unter die Mitte des Frontgitters fassen und
das Frontgitter nach oben drücken, dann zum eigenen Körper.

Das Frontgitter wieder anbringen

1 Das Frontgitter anbringen, indem Sie die 3 oberen Haken fest
einrasten lassen.
2 Ins Frontgitter 2 Schrauben (Klasse 20~35) oder 3 Schrauben
(Klasse 50~71) schrauben.
3 Den Luftfilter installieren und dann die Frontblende wieder
anbringen.

Die Elektroschaltkasten-Abdeckung entfernen

1 Das Frontgitter abnehmen.
2 Vom Elektroschaltkasten 1 Schraube entfernen.
3 Die Elektroschaltkasten-Abdeckung öffnen, dazu oben auf der
Abdeckung am vorstehenden Teil ziehen.
4 Die Lasche unten aushaken und die Elektroschaltkasten-
Abdeckung entfernen.
Referenz für Installateure
12
a
c
5 Um die Abdeckung wieder zu installieren, erst die untere
Lasche in den Elektroschaltkasten einrasten, dann die
Abdeckung in die 2 oberen Laschen schieben.
Den Wartungsdeckel öffnen
1 Vom Wartungsdeckel 1 Schraube entfernen.
2 Den Wartungsdeckel horizontal von der Einheit weg ziehen.
6.2.3
1 Die Montageplatte provisorisch installieren.
2 Die Montageplatte ausnivellieren.
3 Die Montageplatte mit Schrauben an der Wand befestigen und
damit die Installation abschließen.
4 Bandmaß benutzen. Das Ende des Bandmaßes ans Symbol " "
ansetzen.
a
b
a
a Lasche
b Vorstehendes Teil oben auf der Abdeckung
c Schraube
a b
a Wartungsdeckel-Schraube
b Wartungsdeckel

Die Montageplatte installieren

INFORMATION
Die entfernte Rohranschluss-Abdeckung kann im Fach der
Montageplatte untergebracht werden.
(A)(F)TXP20~35L2V1B + FTXF20~71A2V1B
Innenraum-Klimagerät von Daikin
3
a
4P513661-1 – 2017.10
