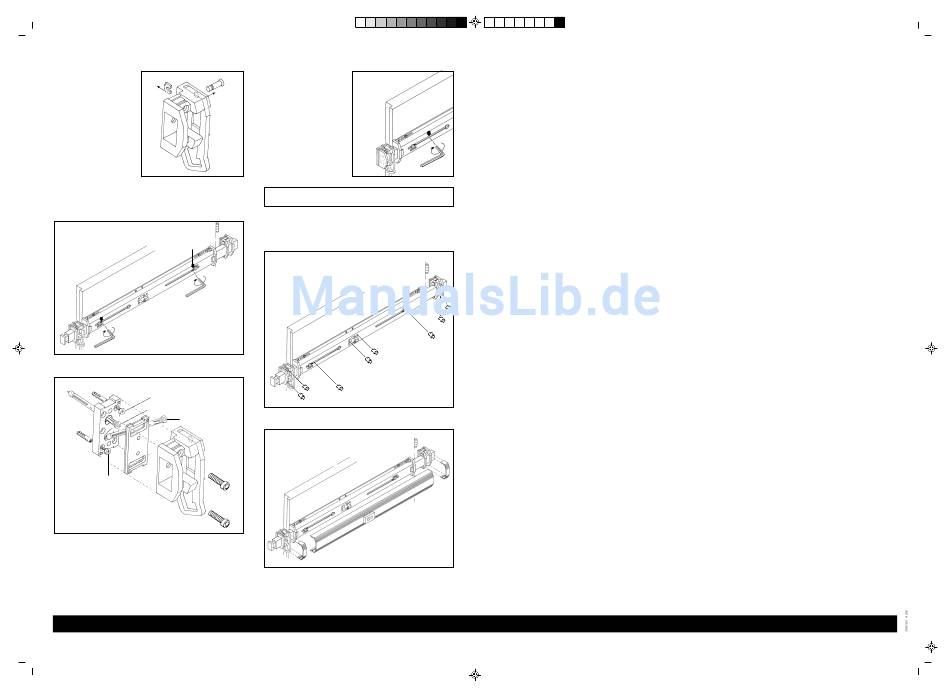

Montageposition des Schließkastens auf der Schlossseite festlegen
6. Der Schließkasten ist für
Abb. 13
DIN-rechte Türen vormontiert.
Bei DIN-linken Türen muss
der Riegel (Abb. 13) umgelegt
werden.
1.
7. Riegel an der Scharnierseite (Abb. 14) einstellen und Feststellschraube B nach erstem
Widerstand ca. 1/3 Umdrehung anziehen. Riegel durch eine Schlüsselumdrehung
zurückschließen und Schlüssel abziehen (Sperrbügelstellung).
Schließkastenposition auf der Schlossseite im verschiebbaren Riegelbereich festlegen,
wobei auf festen Untergrund für die Verschraubung zu achten ist.
Abb. 14
B
Falzdicke mit Anschraubplatten und ggf. Unterlagen ausgleichen (Abb. 15).
Abb. 15
1.
2.
2.
1.
1. Verschraubung der Anschraubplatte anzeichnen, vorbohren, Stein Ø 8 mm,
Holz Ø 4 mm, Metall Ø 4,5 mm, ggf. Dübel einsetzen und anschrauben.
2. Mauerverankerung: Ø 10 mm und 140 mm tief bohren,
Dübel mit Schrauben komplett einsetzen und festschrauben.
3. Schließkasten festschrauben, bis 19 mm Falzstärke M8 x 35 mm,
von 20 – 24 mm Falzstärke M8 x 40 mm,
ab Falzstärke 25 mm längere Inbusschrauben M8 verwenden.
ABUS - Das gute Gefühl der Sicherheit
Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. ABUS © 2006
Schwarz
Riegel so einstellen, dass bei
Abb. 16
Rechts- und Linksdrehung
des Schlüssels der Sperrbügel
einwandfrei funktioniert.
2.
Feststellschraube A nach
erstem Widerstand
ca. 1/3 Umdrehung anziehen
(Abb. 16).
Achtung!
Bevor die nachfolgenden Montageschritte erfolgen, alle Funktionen prüfen.
8.
Abdeckstopfen A, B und C mit leichten Hammerschlägen eintreiben (Abb. 17).
A
= Ø 5,1 mm
B
= Ø 4,0 mm
C
= Ø 6,8 mm
Abb. 17
C
C
A
B
A
9.
Abdeckhauben aufdrücken (Abb. 18).
Abb. 18
10. Türfunktion prüfen, eventuell Türstopper montieren.
