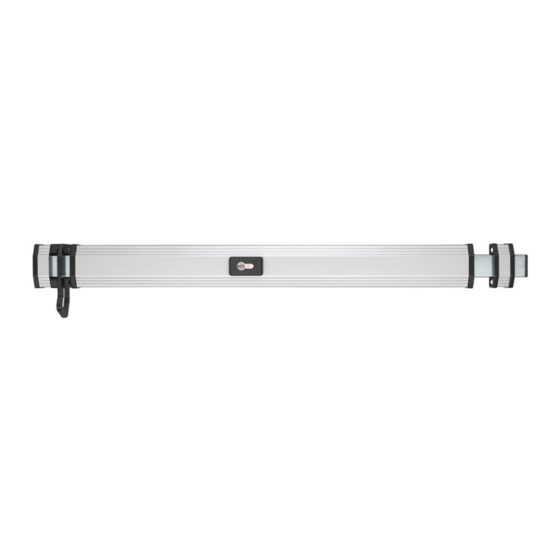

Abus PR 1900 Bedienungsanleitung
Panzerriegel
Verwandte Anleitungen für Abus PR 1900
Inhaltszusammenfassung für Abus PR 1900
- Seite 1 PR 1900 Montage- und Bedienungsanleitung Panzerriegel ABUS - Das gute Gefühl der Sicherheit www.abus.de...
-
Seite 3: Montage- Und Bedienungsanleitung Für Abus Panzerriegel Pr 1900
Eindringen in Räume. Er eignet sich für alle gängigen Türen aus Holz, Metall und Kunststoff. In Kapitel III ist ein Überblick über die Einsatzmöglichkeiten des PR 1900 einschließlich einer Auflistung des Sonderzubehörs. Mit dieser Montageanleitung können jedoch nicht alle Anwendungs- möglichkeiten für den PR 1900 angesprochen werden. - Seite 4 II. Packungsinhalt Packungsinhalt des PR 1900 in Standardausführung (s. Abb. 1): Pos. Bezeichnung 1 St. Panzerriegel PR 1900 1 St. Abdeckung zum PR 1900 2 St. Anschraubplatten 2 Sets Kunststoffunterlagen, je Set 2x 2, 3, 6 mm 1 St. Schließkasten für Scharnierseite 1 St.
- Seite 5 Abb. 1:...
- Seite 6 III. Einsatzmöglichkeiten des PR 1900, einschl. Sonderzubehör Der PR 1900 eignet sich für alle nach innen öffnenden Falztüren mit einer Falzstärke größer 14 mm. Falztüren mit einer Falzstärke kleiner 14 mm und Stumpftüren in Verbindung mit Schlosskörperunterlage (Sonderzubehör), DIN rechts und DIN links angeschlagen (s. Abb. 2).
- Seite 7 Abb. 2: Abb. 3 a Abb. 3 b PR 1900 PR 1800 oder PR 1900 PR 1900...
- Seite 8 • Panzerplatte PZS 1000 bietet umfassenden Zylinderschutz, z.B. Bohr- und Ziehschutz. • Befestigungsset PV 1820: Durchgangsverschraubung zur stabilen Befestigung der Schließkästen auf Türrahmen. • Schlosskörperunterlage PR 1900: 15 mm dick für Montage an Stumpftüren oder Falztüren mit einer Falzstärke kleiner 14 mm.
- Seite 9 IV. Werkzeugbedarf • Diverse Schlitz- und Kreuzschlitzschraubendreher • Bohrmaschine für Holz, Metall und Mauerwerk • Metallbohrer (auch bei Holz verwenden): Ø 4, Ø 8 und Ø 10 mm zusätzlich bei Metalltür: Ø 2,5, Ø 4,0 und Ø 4,5 mm bei Holztür: Ø...
- Seite 10 Bei Türblattstärken ab 48 mm und/oder, wenn der Türzylinder zu einer Schließanlage passen soll, muss der Standard-Türzylinder des PR 1900 ausgewechselt werden. Das gleiche gilt, wenn der PR 1900 ohne „Schließmöglichkeit von außen“ montiert werden soll. 1. Neuen Türzylinder entsprechend EN 1303 DIN 18 252 sowie ggf.
- Seite 11 Abb. 4 a: Abb. 4 b: Abb. 4 c: r 1 0 Distanzscheiben...
- Seite 12 2. Bei eingeschlossenen Riegeln, Türzylinder entsprechend Abb. 5 in angegebener Reihenfolge ausbauen. Die beiden Zahnradteile (30) vom Türzylinder abnehmen. Schmierung der Zahnradteile nicht entfernen. Anschlagschrauben (31), (32), (33) eine Umdrehung lösen. 3. Gewindestift entsprechend Abb. 6 vom Standard-Profilzylinder in den neuen Türzylinder umwechseln. Der Gewindestift muss auf beiden Seiten gleich weit herausstehen.
- Seite 13 Abb. 5: Abb. 6: Abb. 7: Abb. 8: Abb. 9:...
- Seite 14 Abb.11/12 an die Schließnase des Zylinders legen und alle Teile entsprechend Abb.12 in den Schlosskörper einbauen. Montagehinweis: Schriftzug ABUS auf den Zahnradteilen (30) muss vollständig lesbar sein. Wenn die Verzahnungen nicht übereinstimmen, Schlüssel einstecken und bis zur Übereinstimmung in angegebene Richtung drehen.
- Seite 15 Abb. 10: Abb. 11: Abb. 12: Abb. 13: 2 mm 2 mm 2 mm...
- Seite 16 VI. Montageanleitung für nach innen öffnende Tür Vor der Montage die Einstellung der Tür prüfen, an der der PR 1900 montiert werden soll. Die Beschläge gegebenenfalls neu einstellen, damit die Tür einwandfrei schließt. Vor den nachfolgend beschriebenen Arbeiten prüfen, ob der PR 1900 auf das Türblatt passt und in voll ausgeschlossenem Zustand...
- Seite 17 Maß X in unterlegten Feldern (Richtwerte) Schloss- Türblattbreite in mm körper- länge 950 1000 1050 1100 1150 1200 1800 1850 1900 1950 1000 Tabelle 3 Abb. 14: Ø 42– 45 mm Ø 55– 58 mm bei PZS 1000...
- Seite 18 Wenn die Montage der Panzerplatte PZS 1000 (Sonderzubehör) vorgesehen ist, bitte jetzt montieren, bevor mit der Montage des PR 1900 fortgefahren wird (Montageanleitung liegt der PZS 1000 bei). Montage des Schließkastens auf der Scharnierseite 1. Vor der Montage des Schließkastens Abdeckhaube (40) entsprechend Abb.17 entfernen.
- Seite 19 Abb. 15: Ø 4,8 x 32 mm Ø 4,8 x 32 mm Abb. 16: Abb. 17: Ø 2,9 x 9,5 mm Abb. 18:...
- Seite 20 3. Riegel durch zwei Schlüsselumdrehungen ausschließen und Schlüssel abziehen. Feststellschraube (41) entsprechend Abb.19 a zwei Umdrehungen lösen. Riegel von Hand bis in Endlage weiter herausziehen und Schließkasten aufstecken. 4. Montageposition der Schließkästen festlegen. Es gilt: a) Auf festen Untergrund und gute Befestigungsmöglichkeiten achten.
- Seite 21 Abb. 19 a: Abb. 19 b: Abb. 19 c: 65 –120 mm mind. 10 mind. 10 mm Abb. 20:...
- Seite 22 7. Befestigen des Schließkastens mit Anschraubplatte (Abb. 21): Anschraubplatte ohne Schließkasten an angezeichnete Montageposition halten, Positionen für 2 Schrauben anzeichnen (rechts und links je 1 Schraube) und vorbohren (Stein Ø 8 mm, Holz Ø 4 mm, Metall Ø 4,5 mm), ggf. Dübel einsetzen. Anschraubplatte mit Zylinderkopfschrauben Ø...
- Seite 23 9. Alternativ zur Montage des Schließkastens kann der Riegel auch in die Wand einschließen, wenn die Entfernung zur Wand dies erlaubt. In diesem Fall wird die Mauerabdeckung mit Abdeckplatte entsprechend Abb. 22 und Abb. 23 montiert. Abb. 22: Ø 6 mm Ø...
- Seite 24 Widerstand ca. Umdrehung anziehen (Abb. 26). Hinweis: Bevor die nachfolgenden Montageschritte durchgeführt werden, alle Funktionen überprüfen: Lässt sich der PR 1900 ein- wandfrei aus- und einschließen? Ist das Zusammenspiel zwischen Schlüssel und Zylinder in Ordnung? Kommt es bei eingeschlossenen Riegeln und Öffnen der Tür auf der Bandseite zu keinen Kollisionen? Eventuell Türstopper montieren.
- Seite 25 Abb. 25: Abb. 26:...
- Seite 26 4. Abdeckstopfen A, B und C mit leichten Hammerschlägen eintreiben (Abb. 27): A = Ø 5,1 x 3,3 mm B = Ø 4,1 x 6,5 mm C = Ø 6,8 x 2,0 mm Abb. 27: 5. Abdeckhauben aufdrücken (Abb. 28). 6.
- Seite 27 Abb. 28:...
- Seite 28 Schlüsselumdrehung bis zur Sperrbügelstellung oder zur totalen Verriegelung durch zwei Schlüsselumdrehungen ausschließen. 2. Vor dem Öffnen der Tür muss der PR 1900 umgekehrt durch zwei Schlüsselumdrehungen bis zum Anschlag eingefahren werden. 3. Der Panzerriegel PR 1900 ist wartungsfrei und bedarf keiner Schmierung.
- Seite 29 Hinweise zu ABUS Sonderzubehör für Panzer-Riegelschlösser (im Handel erhältlich) Dem Sonderzubehör liegen jeweils ausführliche Montageanleitungen bei. PZS 1000 Panzerplatte zur Sicherung des Schließzylinders. Die Panzerplatte PZS 1000 deckt den Schließzylinder Ihres Panzer- Riegelschlosses ab. Daraus ergibt sich ein weiterer Schutz gegen Aufbruchversuche an Ihrer Tür.
- Seite 30 PV 1820 Befestigungsset mit Durchgangsverschraubung zur Befestigung der Schließ- kästen von Panzer-Riegelschlössern am Türrahmen oder auf der Wand. Details zum PV 1820 siehe nebenstehende Abbildung. Es wird eingesetzt, wenn die Schließkästen auf dem Türrahmen oder der Wand nicht stabil befestigt werden können. Die Außenabdeckung ist sichtbar, pro Schließkasten ein PV 1820 verwenden.
- Seite 31 Schlosskörperunterlage PR 1900 Die Schlosskörperunterlage ist 15 mm dick und wird für die Montage eines PR 1900 an Stumpftüren oder Falztüren mit einer Falzstärke kleiner 14 mm benötigt. Für die Standardausführung des PR 1900 ist die Schlosskörperunterlage PR 1900 in weiß oder schwarz erhältlich.
- Seite 32 Made in Germany Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. ABUS © 1/2009 Mat.-Nr. 390103...
