BEDIENUNGSANLEITUNG - CALLA LED
Richtiges Positionieren der Leuchte:
der Schnell verschluss muss zu Straßenseite bzw.
zu der zu beleuchteten Fläche zeigen.
Bitte beachten sie die örtliche Elektrotechnikverordnung und lassen sie
Anschluss und Manipulation nur durch geprüfte Fachleute vornehmen.
Der Hersteller übernimmt keine Haftung im Sinne des Produkthaftungsgesetzes
für Schäden, die durch unsachgemäßen Einsatz entstehen.

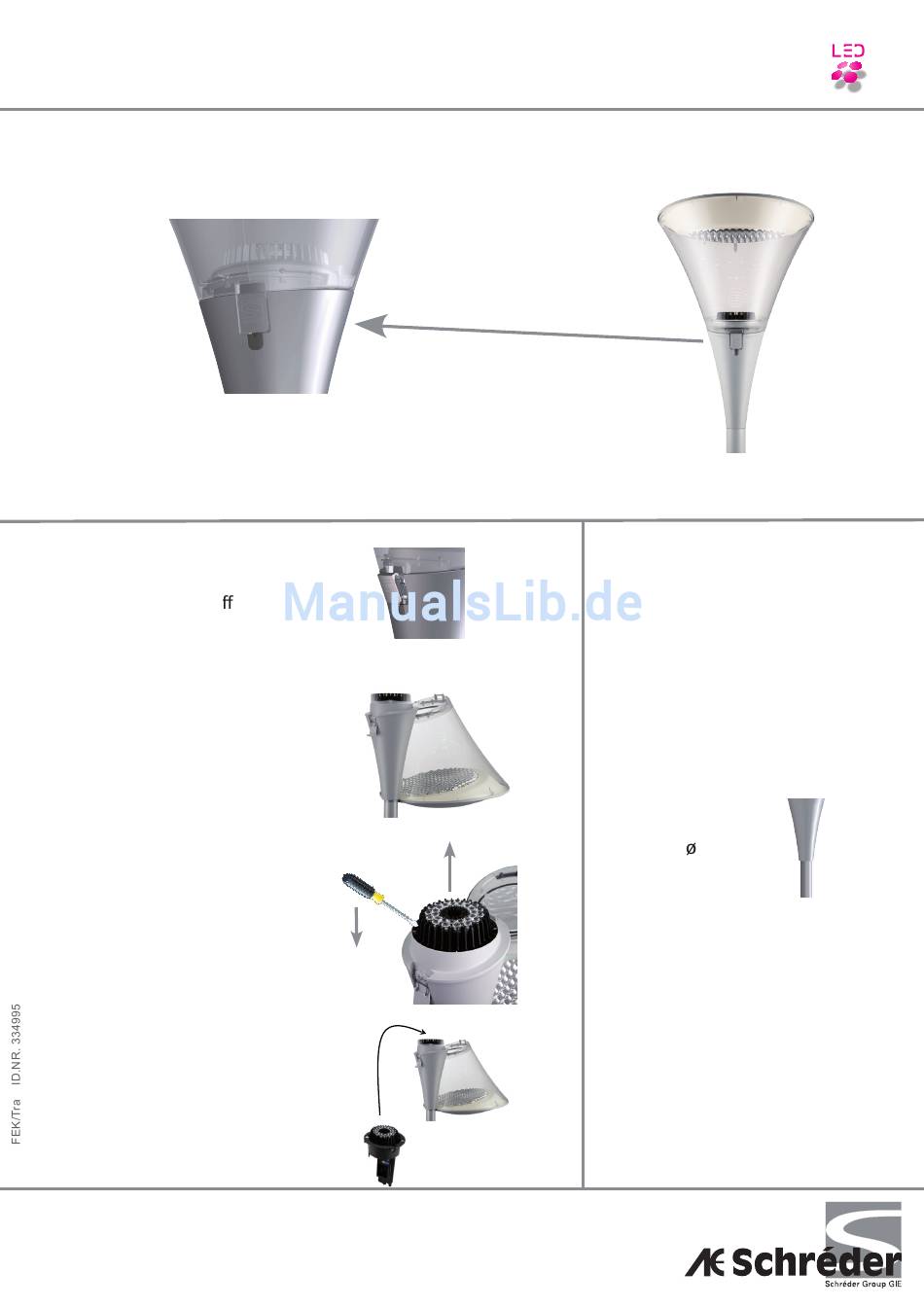

Wechseln der LED-Engine:
1) Schnellverschluss ö nen
2) Leuchtenabdeckung vorsichtig
nach unten wegklappen
3) LED-Engine mit Schraubendreher
nach oben herausheben
(keinesfalls am Anschlussstecker
hochziehen)
4) Neue LED-Engine einsetzen
5) Leuchtenabdeckung schließen
und mit Schnellverschluss fixieren
AE Schréder GmbH
Oberlaaer Straße 253 | 1230 Wien | Austria
Tel.: +43 1 61433-0 | Fax: +43 1 61433-5
E-mail: info@aeschreder.at
Website: www.aeschreder.at
Mounting:
1) Kabel in den Mast einführen
2) Leuchte auf Mast setzen,
ausrichten und mit den
beiden Schrauben am Mast
fixieren
Bsp.:
Zopf 60 mm
3) Kabel am
Kabelübergangskasten
anschließen
