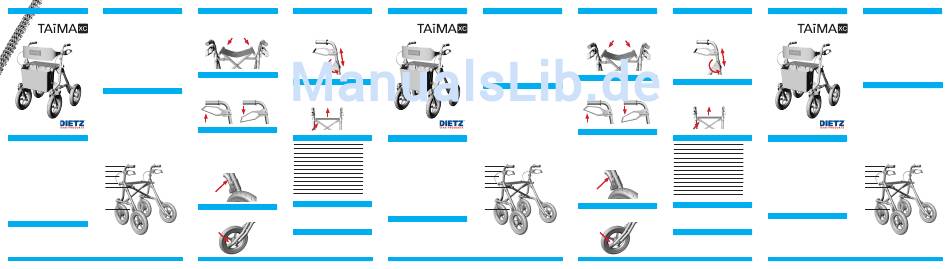

Dietz Taima XC Gebrauchsanweisung

Gebrauchsanweisung Reinigung/Wartung/Wiedereinsatz
Reinigung
Eine Reinigung und Desinfektion sollten Sie in regelmäßigen
Abständen durchführen. Verwenden Sie dafür eine milde
Seifenlauge ohne Scheuerzusätze. Die Desinfektion können Sie
mit handelsüblichen Mitteln durchführen. Verwenden Sie keine
Dampfstrahlgeräte und keine scheuernden oder ätzenden
Reinigungsmittel.
Wartung
Der TAIMA ist wartungsfrei, sie müssen lediglich von Zeit zu Zeit
den Luftdruck der Reifen kontrollieren. Wenn Sie ein Nachlassen
der Bremsen, Schwergängigkeit der Räder oder andere
Funktionseinschränkungen feststellen, dann bringen Sie den
Rollator zur Instandsetzung zu Ihrem Fachhändler.
Wiedereinsatz
Denken sie bitte daran bei der Weitergabedes Rollators dem
neuen Nutzer sämtliche, für eine sichere Handhabung
notwendigen technischen Unterlagen zu übergeben. Der Rollator
muss durch den Fachhandel - wie oben angegeben - überprüft,
gereinigt und für den Wiedereinsatz in einen einwandfreien
Zustand versetzt werden.
Sicherheitshinweise
Hängen Sie keine Taschen an die Griffe – Kippgefahr!
Benutzen Sie auf abschüssigen Wegen die Betriebsbremse
(Ziehen Sie die Bremshebel nach oben).
Benutzen Sie den Rollator nur auf festem und ebenen Untergrund.
Bei zu starkem Aufstützen auf die Handgriffe kann der Rollator
nach hinten kippen.
Beim Zusammen- / Auseinanderklappen des Rollators können
Kleidungs- und Körperteile eingeklemmt werden.
Allgemein
Bitte beachten Sie, dass sich Polsterteile, die direkter
Sonneneinstrahlung ausgesetzt sind, aufheizen und dann bei
Berührung Hautverletzungen verursachen können. Decken Sie
Der TAIMA_XC Rollator ist stabil, leicht und nimmt - gefaltet - nur
daher diese Teile ab oder schützen Sie den Rollator vor
wenig Platz in Anspruch. Durch die komfortable Luftbereifung
Sonneneinstrahlung.
unterstützt er vor allem bei Unternehmungen im Freien und bietet
einen Platz zum Sitzen und Ruhen. Bitte lesen sie sich zunächst
diese Gebrauchsanweisung aufmerksam durch und machen sie Überprüfen sie vor jeder Fahrt die Funktion der Bremsen.
sich mit allen Funktionen des Rollators vertraut.
1
Für den hier beschriebenen Rollator ist die Konformität gemäß
EG - Richtlinie 93/42 für Medizinprodukte erklärt.
2
Diese Gebrauchsanweisung ist Bestandteil des Lieferumfangs. Sie 3
ist beim Besitzer bereitzuhalten und bleibt auch bei Weitergabe des
Produktes beim Produkt. 4
5
Änderungen durch technische Weiterentwicklungen gegenüber den
in dieser Gebrauchsanweisung dargestellten Ausführungen
behalten wir uns vor.
Diese Gebrauchsanweisung unterliegt keinem Änderungsdienst.
Den jeweils aktuellen Stand erfahren sie bei uns.
Nachdruck, Übersetzung und Vervielfältigung in jeglicher Form, 6
auch auszugsweise, bedürfen der schriftlichen Zustimmung des
Herstellers.
Indikation und Verwendungszweck
Der TAiMA_XC Rollator dient bewegungseingeschränkten Personen
mit maximal 150 kg Körpergewicht als Gehhilfe und eingeschränkte
Sitzgelegenheit zum vorrübergehenden Ruhen.
1. Ergonomische Handgriffe
2. Bremshebel
Der Rollator darf nur auf festem und ebenen Untergrund verwendet
3. Stockhalter
werden. Die Benutzung zu anderen Zwecken, insbesondere als
4. Sternschraube für Höhenverstellung
Aufstieghilfe oder zum Transportieren schwerer Lasten ist
5. Verriegelungsknopf /Faltsperre
bestimmungswidrig und gefährlich .
6. Bremse
DIETZ TAiMA_XC Gebrauchsanweisung I Version 1.1 I Stand 20.11.12
1. Rollator aufstellen/entfalten 5. Griffhöhe einstellen
Positionieren Sie den Rollator vor sich in Fahrtrichtung und Lösen Sie die Verschraubung und nehmen Sie die
betätigen Sie die Feststellbremse (Bremshebel nach unten). Sternschraube ganz heraus.
Drücken Sie mit beiden Händen die Seitenrohre der Sitzfläche Positionieren Sie die Schiebegriffe in der korrekten Höhe.
links und rechts nach unten bis der Klappmechanismus einrastet.
Setzen sie anschließend die Sternschraube wieder
ein und ziehen sie fest.
2. Bremsen
6. Rollator falten
Betriebsbremse (beim Schieben): Ziehen Sie den Bremshebel
nach oben.
Lösen sie die Faltsicherung unter dem Sitz.
Feststellbremse (beim Parken): Drücken Sie den Bremshebel
nach unten.
Ziehen sie am Zugband der Sitzfläche nach oben.
Der Rollator faltet sich nun selbstständig zusammen.
3. Bremsen einstellen
Die Bremse ist korrekt eingestellt, wenn die Bremshebel wie auch Technische Daten
die Bowdenzüge kein Spiel aufweisen und die Räder sich, bei
gelöster Bremse, ohne Schleifgeräusche drehen lassen.
TAiMA_XC
Die Bremswirkung kann an der Stellschraube des
Höhe 85 - 95 cm
Bowdenzugs an den Bremsklötzen der Hinterräder
Höhe zusammengeklappt 87 cm
eingestellt werden.
Sitzhöhe 60 cm
Um eine korrekte Funktion der Bremsen zu garantieren, muß der
Länge 75 cm
Luftdruck in den Reifen zwischen 2,5 und 3.0 Bar (35 - 45 PSI)
Breite 66 cm
betragen.
Breite zusammengeklappt 29 cm
Max. Nutzergewicht 150 kg
Leergewicht 8.2 kg
Reifengröße 31 x 5 cm
Griffhöhe verstellbar 5 x 2.5 cm
Max Zuladung Tasche 5 kg
Lieferumfang
4. Steighilfe
- Rollator TAiMA_XC
Durch Druck mit der Fußspitze auf den verlängerten Rahmen wird
- Stockhalter L/R montierbar
das Anheben der Lenkräder erleichtert.
- Netztasche
- Gebrauchsanweisung
Garantie
Die Gewährleistungsfrist beträgt 5 Jahre auf den
Aluminiumrahmen, für alle restlichen Teile 24 Monate.
Die Gewährleistung gilt nicht für Verschleißteile sowie bei
unsachgemäßer Benutzung .
DIETZ TAiMA_XC Gebrauchsanweisung I Version 1.1 I Stand 20.11.12
Users manual GB Cleaning / maintenance / reuse
Cleaning
Clean and desinfect the rollator at regular intervals. To do so, use
mild soapy water with no scouring additives. You can disinfect the
rollator using commercially available products. Never use steam
degreasers. Never use scouring or caustic cleaning agents.
Maintenance
Apart from checking the tyre pressure every once in while, the
TAiMA_XC rollator requires no maintenance. If the braking function
weakens, wheel movement becomes stiff or you notice any other
functional impairment, please take the rollator to your specialist
dealer for servicing.
Reuse by third parties
If you pass on your rollator to a new user, please remember also
to hand over all the technical documentation needed to ensure
safe operation. In accordance with specifications, the rollator must
first be inspected, cleaned and returned to pristine condition by a
specialist dealer.
Safety information
Do not hang bags on the handles as this could cause the rollator
to tip over.
Use the service brake (by pulling the brake lever up) on inclines.
Only use the rollator on firm, flat surfaces.
Do not lean too heavily on the handles. Otherwise, the rollator
could tip over backward.
Be careful not to trap your fingers or clothes when folding up the
rollator.
Upholstered parts become hot when exposed to direct sunlight
and can cause damage to the skin if you touch them. These parts
General information
should be covered over. Alternatively, keep your rollator away from
direct sunlight.
The rollator described on this information sheet complies with
Always make sure the brakes work correctly before using your
EU Directive 93/42 for medical products.
rollator.
These instructions for use are an integral part of the scope of
delivery.
The user should keep them available at all times and keep them
with the product if this is passed on to a third party.
1
The manufacturer reserves the right to make changes relative to
2
the information provided in these instructions as a result of technical
developments and improvements. 3
This document may be reprinted, translated and/or duplicated in any 4
form whatsoever, in part or in full, only subject to the manufacturer's
5
prior written consent.
There is no update service for these instructions for use. Please
contact the manufacturer to keep abreast of new developments.
6
Specifications and intended purpose
The TAiMA_XC rollator is intended as a walking aid for persons with
impaired mobility who weigh up to 150 kg. It also provides a limited
seating function for temporary rest.
1. Ergonomic handgrips
The rollator should be used only on firm, flat surfaces. It is not
2. Brake lever
intended to be used for any other purpose – in particular as a
3. Cane holder
climbing aid or to carry heavy loads. Any such use can be
4. Screw for height adjustment
dangerous!
5. Anti folding device
6. Brake
DIETZ TAiMA_XC Users Manual I Version 1.1 I Stand 20.11.12
1. Setting up/unfolding your rollator 5. Grip handle adjustment
Place the rollator in front of you in the direction of travel and put Loosen the height adjustment screw and remove it from the frame.
the parking brake on.
Using both hands, press the tubes on either side of the seat down Adjust the push handles to the correct height.
to the left and right until the folding mechanism clicks into place.
Then attach the mesh bag, bag or basket to the appropriate Place the screw in the correct position and tighten it firmly.
fittings.
2. Brakes
6. Folding up your rollator
Service brake (when pushing): Pull the brake lever up.
Loose the locking pin under the seat.
Parking brake (for parking): Press the brake lever down.
Pull the folding strip in the middle of the seat and the rollator will
fold up.
3. Brake settings
Technical data
The brake is set correctly if there is no play in either the brake
lever or the Bowden cable and if the wheels turn without rubbing or
grating.
TAiMA_XC
The braking strength can be adjusted using the set screw on the Height 85 - 95 cm
Bowden cable for the brake blocks on the back wheel.
Height folded 87 cm
To make sure the brakes work correctly, tyre pressure must be set Seat height 60 cm
at 35 - 45 PSI (2.5 - 3.0 Bar).
Length 75 cm
Width 66 cm
Width folded 29 cm
Max. user weight 150 kg
Weight 8.2 kg
Tyre dimensions 31 x 5 cm
Grip handles adjustment 5 x 2.5 cm
Meshbag max. weight 5 kg
Scope of delivery
4. Curb climber
- Rollator TAi MA_XC
Pressing your toe down on the extended frame makes it easier to
- Cane holder for L or R side use
lift the front wheels (to negotiate curbs, for example).
- Shopping bag
- Users manual
Warranty
The TAIMA_XC rollator has a five-year warranty on the aluminum
frame and a 24-month warranty on all other parts.
Parts subject to wear or misuse are excluded from warranty.
DIETZ TAiMA_XC Users Manual I Version 1.1 I Stand 20.11.12
Consignes d'utilisation F Nettoyage/Maintenance/Réutilisation
Nettoyage
Nettoyez et désinfectez régulièrement le Rollator. Utilisez pour cela
une lessive au savon doux sans produits détergents.
Vous pouvez procéder à la désinfection à l'aide de produits du
commerce. N'utilisez pas d'appareil à jet de vapeur ni de produit
de nettoyage corrosif et récurant.
Maintenance
Le Rollator TAiMA_XC est sans entretien. Si vous constatez une
diminution de l'efficacité de freinage, une dureté des roues ou tout
autre dysfonctionnement, rapportez le Rollator à votre revendeur
pour une remise en état.
Réutilisation
Lorsque vous transmettrez le Rollator à un nouvel utilisateur,
pensez à lui remettre également tous les documents techniques
requis pour une utilisation en toute sécurité. Comme indiqué plus
haut, le Rollator doit être contrôlé, nettoyé et remis en parfait état
de marche par le revendeur spécialisé.
Consignes de sécurité
Ne suspendez pas de sac aux poignées – risque de
basculement !
Utilisez le frein de service sur les chemins en pente (tirez le levier
du frein vers le haut).
N'utilisez le Rollator que sur un sol ferme et plat.
Si vous vous appuyez trop fortement sur les poignées, le Rollator
risque de basculer en arrière.
Lorsque vous repliez le Rollator, des parties du corps ou des
vêtements peuvent se coincer.
Attention : les éléments rembourrés exposés directement aux
rayons du soleil chauffent et peuvent occasionner des blessures
Généralités
cutanées en cas de contact. Vous devez donc recouvrir ces pièces
ou protéger le Rollator des rayons du soleil.
Le Rollator décrit dans ce document est déclaré conforme à la
Vous devez contrôler la fonction de freinage avant chaque utilisa-
Directive CE 93/42 pour produits médicaux.
tion.
Ces consignes d'utilisation font partie intégrante des éléments
livrés.
Elles doivent être conservées par l'utilisateur et doivent
accompagner le produit même après une transmission.
1
Les informations détaillées dans ces consignes d'utilisation sont
2
données sous réserve de modifications résultant d'améliorations
techniques. 3
4
Ce document ne peut pas être réimprimé, copié ou traduit, même
partiellement, sans une autorisation écrite du fabricant.
5
Les modifications apportées à ces consinges d'utilisation ne sont
pas communiquées. Nous vous informerons bien volontiers sur la
version actuelle.
6
Indication et utilisation
Le Rollator TAiMA_XC est utilisé par les personnes à mobilité
réduite dont la masse corporelle ne dépasse pas 150 kg, comme
aide pour se déplacer et comme siège occasionnel leur permettant
de se reposer temporairement.
1. Poignées ergonomiques
Le Rollator ne doit être utilisé que sur un sol ferme et plat. Son
2. Levier de freinage
utilisation pour d'autres usages, notamment pour aider à monter ou
3. Porte canne
pour transporter des charges lourdes n'est pas conforme à la
4. Vis de réglage en hauteur
destination du produit et est dangereuse.
5. Système d'auto-verrouillage
6. Frein
DIETZ TAiMA_XC Consignes d`utilisation I Version 1.1 I Stand 20.11.12 DIETZ TAiMA Consignes d'utilisation | Version 1.0 | Stand 5. JAN. 2012
