Infinity iS-100

Installation

Entfernen Sie alle Verpackungsmaterialien von Ihrem Infinity iS-100 LED Spot. Versichern Sie sich, dass alle
Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an.
Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und
angeschlossen sind.
Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten.
Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen.

Setup und Betrieb

Befolgen Sie die unten stehenden Anweisungen, da Sie zum bevorzugten Betriebsmodus gehören.
Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische
Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine
Netzspannung von 230V angeschlossen werden und umgekehrt.

Steuerungsmodi

Es gibt 3 Modi:

Ein Infinity (voreingestellte Programme)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Der Infinity funktioniert selbstständig, wenn er an kein DMX-Kabel angeschlossen ist.
05) Siehe Seite 16 für mehr Informationen über die voreingestellten Programme.

Mehrere Infinitys (Master/Slave-Steuerung)

01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 1m
Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten.
02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141).
03) Schließen Sie das Gerät mit dem Versorgungskabel an eine geeignete Steckdose an.
04) Verbinden Sie den Infinity mit einem 3-poligen XLR-Kabel.
Die Steckerkontakte:

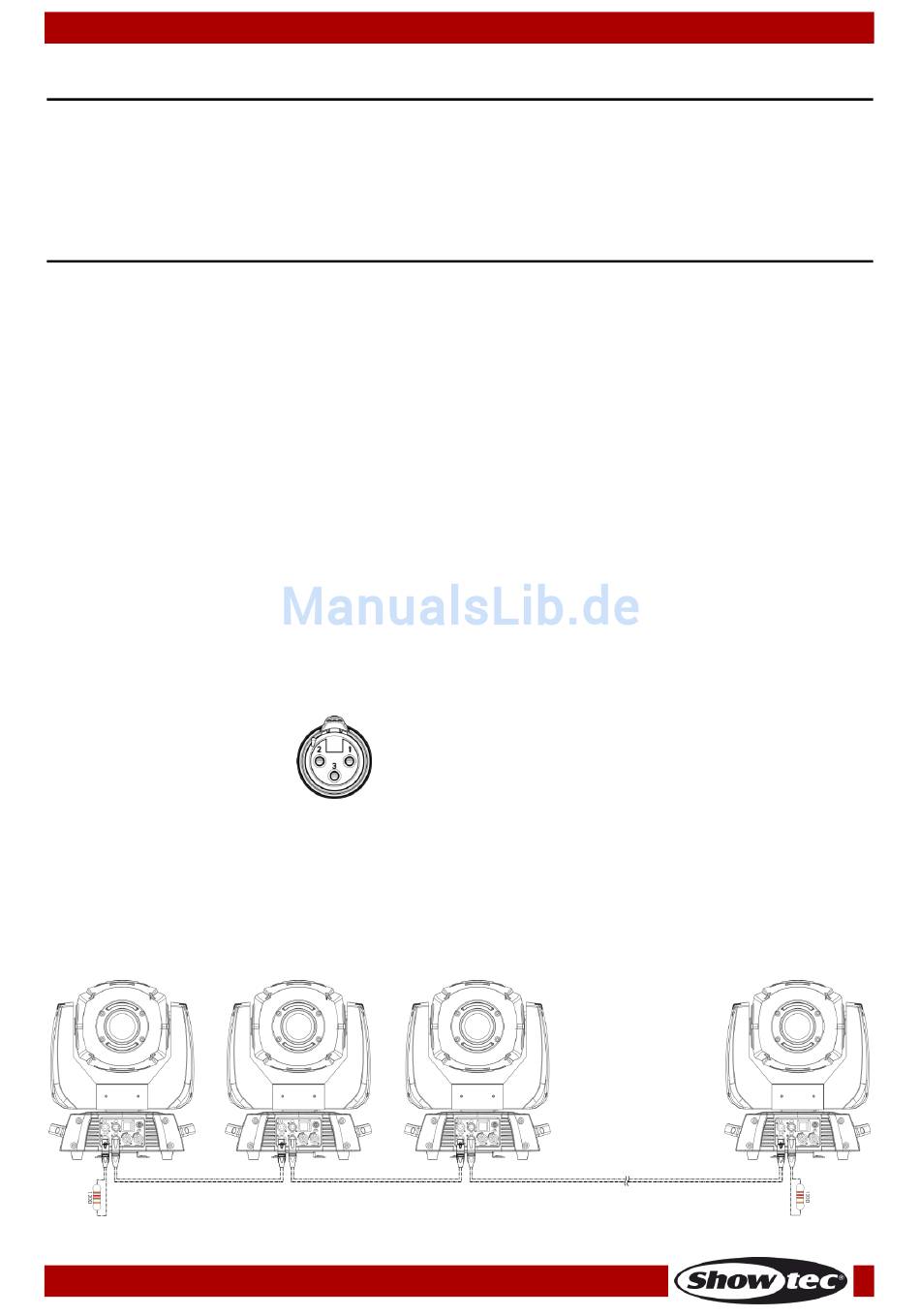

05) Verbinden Sie die Geräte so wie in (Abb. 3) gezeigt. Verwenden Sie ein DMX-Datenkabel, um die
DMX-„OUT"-Buchse des ersten Geräts mit der „IN"-Buchse des zweiten Geräts zu verbinden.
Wiederholen Sie diesen Vorgang, um das zweite, dritte und vierte Gerät ebenfalls zu verbinden. Mit
dem Master-Gerät stehen Ihnen dieselben Funktionen wie auf Seite 16 beschrieben (voreingestellte
Programme) zur Verfügung. Das bedeutet, dass Sie den gewünschten Operationsmodus am
Mastergerät einstellen können und dass dann alle Slave-Geräte genauso reagieren wie dieses
Gerät.
Mehrere Infinitys (Master/Slave-Steuerung)
Bestellnummer: 41500
● Selbstständig (voreingestellte Programme)
● Master/Slave
● DMX512 (19 Kanäle ADVANCED oder 16 Kanäle BASIC)
1. Erdung
2. Signal (-)
3. Signal (+)
9
Abb. 03
