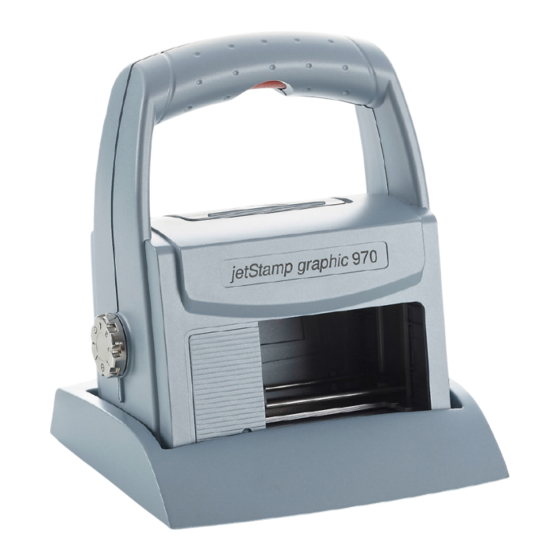

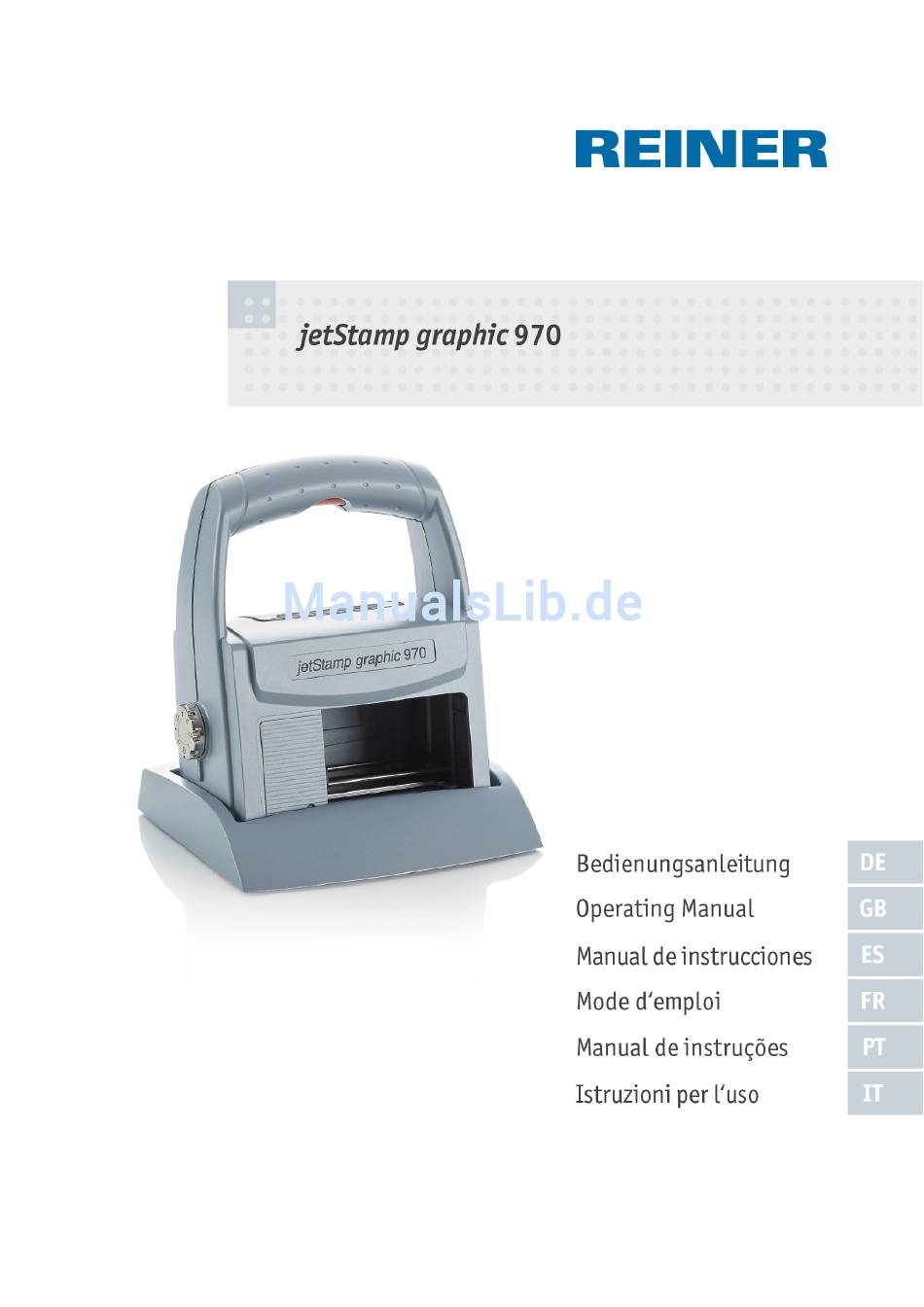

Reiner jetStamp graphic 970 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für jetStamp graphic 970:
- Bedienungsanleitung (256 Seiten) ,
- Kurzanleitung (52 Seiten) ,
- Bedienungsanleitung (220 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Reiner jetStamp graphic 970
Inhaltszusammenfassung für Reiner jetStamp graphic 970
-
Seite 2: Inhaltsverzeichnis
................................19 4.5.2 Softw are installieren ................................19 4.6 Firmware update ........................... 20 V Die Software-Applikation PCset graphic 5.1 jetStamp graphic 970 für PCset graphic vorbereiten ........................... 21 5.2 Starten der Software ........................... 22 5.3 Bedienoberfläche ........................... 22 5.3.1 Menüleiste ................................ - Seite 3 Dialog Grafik laden ................................. 71 5.6.5.1 Kontextmenü Grafik-Objekt ................................. 72 5.6.5.2 Grafik erzeugen ................................. 72 5.6.5.3 5.7 Externe Druck-Auslösung ........................... 73 5.7.1 Auslösung über USB Schnittstelle ................................73 5.7.2 Auslösung über externen Schalter ................................73 © ERNST REINER GmbH & Co. KG...
- Seite 4 ........................... 80 6.5 Dichtung austauschen ........................... 81 6.6 Gehäuse reinigen ........................... 81 VII Störungen erkennen und beseitigen 7.1 jetStamp graphic 970 zeigt keine Funktion ........................... 82 7.2 Ursachen für nicht geladene Akkus ........................... 83 7.3 Optische Signale (LED) ........................... 83 7.4 Akustische Signale...
-
Seite 5: I Ihr Jetstamp Graphic 970
Ihr jetStamp graphic 970 Ihr jetStamp graphic 970 © ERNST REINER GmbH & Co. KG... -
Seite 6: Bedienelemente
PCset graphic Hilfe 970 Bedienelemente © ERNST REINER GmbH & Co. KG... - Seite 7 Ihr jetStamp graphic 970 Auslösetaste Klinkenbuchse für externe Auslösung Akkufach Klappe Druckpatrone Druckschlitten Druckpatrone Basisstation Verriegelung Druckpatrone Dichtung Kontakte Druckpatrone LED-Anzeige Düsen Druckpatrone Einstellrad Dichtungsspitze Grüne Ladeanzeige Positionierungshilfen Micro-USB-Buchse Druckbereich © ERNST REINER GmbH & Co. KG...
-
Seite 8: Einstellrad
Die LED-Anzeige dient als Markierung für Einstellungen. Zur Einstellung Funktionen (siehe „Funktionen“). Um Fehlfunktionen zu vermeiden, Einstellungen exakt zur LED-Anzeige ausrichten! Um Bluetooth zu aktivieren, Einstellrad auf Stellung Online/Bluetooth drehen (siehe „Bluetooth aktivieren“). © ERNST REINER GmbH & Co. KG... -
Seite 9: Wichtige Hinweise
Wichtige Hinweise Wichtige Hinweise Vor der Inbetriebnahme des jetStamp graphic 970 ist es unbedingt erforderlich, die Betriebsanleitung und besonders die Sicherheitshinweise sorgfältig durchzulesen. Damit vermeiden Sie, zu Ihrer eigenen Sicherheit und um Schäden am Gerät vorzubeugen, Unsicherheiten im Umgang mit dem Kennzeichnungsgerät und damit verbundene Sicherheitsrisiken. -
Seite 10: Zu Ihrer Sicherheit
Warnungen vor Gefahren, die bei Missachtung der Maßnahmen zu Verletzungen führen können. Warnungen vor Gefahren, die bei Missachtung der Maßnahmen zu Sachschäden führen können. Hier werden Sie zu einer Aktion aufgefordert. Hinweise und Tipps, damit Ihnen der Umgang mit Ihrem jetStamp graphic 970 noch leichter fällt. Hinweise auf Anleitungsvideos. -
Seite 11: Sicherheitshinweise Für Akkus
Typverwendung Ausschließlich das mitgelieferte Netzteil oder einen PC-USB-Anschluss zur Ladung der Akkus verwenden. Nur wiederaufladbare Akkus ( jeweils drei Stück) des Typs Nickel-Metallhydrid (REINER Artikelnummer: 946 192 - 000) der Bauform AA verwenden. Verbrauchte Akkus immer alle gleichzeitig ersetzen. Nicht zugelassene Akkus können zu Schäden oder Funktionsstörungen führen. -
Seite 12: Sicherheitshinweise
Sicherheitshinweise Gefahr der Erblindung bei Kontakt der Tinte mit den Augen. jetStamp graphic 970 nicht mit den Düsen gegen das Gesicht von Personen halten! Stolpergefahr und Beschädigung des Gerätes durch frei im Raum liegende Geräteleitungen. Geräteleitungen so verlegen, dass sie keine Gefahrenquelle bilden! Beschädigung des Gerätes bei unsachgemäßem Transport. -
Seite 13: Vorbereiten Und In Betrieb Nehmen
Software PCset graphic installieren Firmware update Inbetriebnahme Einen Film finden Sie auf unserer Homepage unter www.reiner.de oder youtube. Die Akkus müssen vor der ersten Anwendung komplett aufgeladen werden. Die Ladezeit beträgt ca. drei Stunden. Die Akkus sind aufgeladen, wenn die grüne Ladeanzeige nicht mehr leuchtet. -
Seite 14: Akkus Einsetzen
Beim Entfernen der Akkus bleiben Datum, Uhrzeit und Zählerstand der Numeroteure erhalten. Akkufach öffnen. Textilband flach über das Fach legen. Auf richtige Polung achten und Akkus einsetzen. Akkufach schließen. Das Textilband dient der einfacheren Entnahme der Akkus. © ERNST REINER GmbH & Co. KG... -
Seite 15: Akkus Laden
(siehe „Software PCset graphic installieren“). Die Aufladung an einem USB-Hub ohne eigene Stromversorgung ist nicht möglich. Micro-USB-Buchse des Gerätes über das USB-Kabel mit dem Netzteil verbinden und dieses an das Stromnetz anschließen. Die gründe Ladeanzeige leuchtet. © ERNST REINER GmbH & Co. KG... -
Seite 16: Druckpatrone Einsetzen
Einstellrad auf Position 1 stellen. Auslösetaste gedrückt halten und Gerät aus der Basisstation nehmen. Druckschlitten fährt in die mittlere Position. Auslösetaste loslassen. Verriegelung Druckpatrone leicht nach rechts drücken bis sich die Klappe Druckpatrone © ERNST REINER GmbH & Co. KG... -
Seite 17: Probedruck Ausführen
Klappe Druckpatrone schließen. Auslösetaste drücken. Druckschlitten fährt in die Grundstellung. jetStamp graphic 970 zurück in die Basisstation stellen, um das Eintrocknen der Tinte zu verhindern. Akustisches Signal des jetStamp graphic 970 beachten (siehe "Akustische Signale"). Probedruck ausführen Gefahr der Erblindung bei Kontakt der Tinte mit den Augen jetStamp graphic 970 nicht mit den Düsen... -
Seite 18: Bluetooth Aktivieren
Wenn Bluetooth aktiv ist, vermindert sich die Akkulaufzeit, da Bluetooth auch im Standbymodus aktiv ist. Um Bluetooth am Gerät zu aktivieren muss das Einstellrad auf Stellung Online/Bluetooth gedreht werden. Um die Bluetooth Verbindung mit dem Gerät herzustellen, folgen Sie den Anweisungen „Bluetooth Verbindung herstellen“. © ERNST REINER GmbH & Co. KG... -
Seite 19: Software Pcset Graphic Installieren
- Windows 7, Windows 7 64 Bit, Windows 8, Windows 8 64 Bit 4.5.2 Software installieren Für die Installation werden Administratorberechtigungen am PC benötigt. PCset graphic-CD in das Laufwerk einlegen. Wenn das Installationsprogramm nicht automatisch startet, die Datei „setup.exe“ starten. Den Anweisungen des Installationsprogramms folgen. © ERNST REINER GmbH & Co. KG... -
Seite 20: Firmware Update
PCset graphic Hilfe 970 Firmware update Die aktuelle Firmware des jetStamp graphic 970 können Sie unter www.reiner.de im Bereich „Downloads" herunterladen. Vor einem Firmware update sollten die Druckbilder, welche sich auf dem jetStamp graphic 970 befinden, auf das PCset graphic übertragen und gespeichert werden. -
Seite 21: Die Software-Applikation Pcset Graphic
über das USB-Kabel mit dem PC verbinden. Einstellrad auf Stellung 1 drehen, um das Gerät einzuschalten. Der PC erkennt den jetStamp graphic 970 als neues USB-Gerät. Die Gerätetreiber-Software wird automatisch installiert. Wenn das Gerät mit dem PC verbunden ist, werden die Akkus über den USB-Anschluss aufgeladen. -
Seite 22: Starten Der Software
Menüleiste mit sowohl Windows-typischen-, als auch PCset graphic-spezifischen Funktionen Toolbar 4 Zeilen für die Gestaltung der Druckbilder Leiste mit verschiedenen Statusanzeigen. Menüleiste Übertragungsprozess Toolbar Gerätemeldungen Druckbilder Gerätesicherheit Statusanzeigen Verbindung Cursorposition Tintenstandsanzeige Online/Offline Ladestandsanzeige © ERNST REINER GmbH & Co. KG... -
Seite 23: Menüleiste
Sucht nach REINER Bluetooth Geräten. Bluetooth Geräten Zuletzt geöffnet Zeigt die zuletzt geöffneten Druckbilder. Beenden Beendet das PCset graphic. 5.3.1.2 Bearbeiten Funktion Beschreibung Löschen Löscht markierte Objekte. Kopieren Markierte Inhalte in die Zwischenablage laden. © ERNST REINER GmbH & Co. KG... -
Seite 24: Ansicht
5.3.1.6 Hilfe Funktion Beschreibung Hilfe Hilfe mit detaillierten Konfigurationshinweisen und der Bedienungsanleitung in elektronischer Form. Info Versionshinweise zur Software. Ist der jetStamp graphic 970 verbunden, erscheinen hier Angaben zu Modell, Seriennummer und Firmware-Version. © ERNST REINER GmbH & Co. KG... -
Seite 25: Toolbar
Die Registerkarte „Druckeinstellungen“ im Menü „Einstellungen“ anzeigen. Übertragen Die angezeigten Druckbilder werden an das Gerät übertragen. Die bestehenden Daten auf dem jetStamp graphic 970 werden überschrieben. Hochladen Die im Gerät gespeicherten Druckbilder zur Bearbeitung laden. © ERNST REINER GmbH & Co. KG... -
Seite 26: Linien/Raster Einstellen
Jede Druckzeile wird in die Anzahl der gewählten Linien beziehungsweise in der gewählten Rastergröße unterteilt. Einheiten Raster/Lineal werden in der gewählten Einheit angezeigt. Einheit Beschreibung Lineal wird in mm unterteilt. inch Lineal wird in inch unterteilt. Pixel Lineal wird in Pixel unterteilt. © ERNST REINER GmbH & Co. KG... -
Seite 27: Auswahl
(siehe „Schriftart“ und „Voreinstellungen“). Barcode In den Formateinstellungen stehen verschiedene Barcode- Formate zur Auswahl (siehe „Voreinstellungen“). Grafik Nach dem Einfügen eines Grafik-Objektes öffnet sich ein Datei-Auswahlfenster. Die Gewünschte Grafik auswählen und mit „Öffnen“ bestätigen. © ERNST REINER GmbH & Co. KG... -
Seite 28: Gerätesicherheit
Die Gerätesicherheit sperrt den Druck und schützt die Druckdaten vor Missbrauch. Geräte ohne aktuelle Firmwareversion unterstützen die Gerätesicherheit nicht. Die neuste Firmwareversion können Sie unter www.reiner.de im Bereich "Downloads" herunterladen. Die Gerätesicherheit kann in der Menüleiste unter der Registerkarte "Extras Gerätesicherheit“... -
Seite 29: Passw Ort Setzen
„Passwortschutz deaktivieren“ deaktiviert die Gerätesicherheit. Um die Gerätesicherheit zu deaktivieren in der Menüleiste die Registerkarte „Extras“ wählen und „Gerätesicherheit Passwort setzten“ anklicken. „Passwortschutz deaktivieren“ anklicken. In der Toolbar ändert sich das Symbol von © ERNST REINER GmbH & Co. KG... -
Seite 30: Passw Ort Vergessen
PCset graphic Hilfe 970 5.3.4.1.3 Passw ort vergessen Beim zurücksetzten des Passworts wird der jetStamp graphic 970 in die Werkseinstellung zurückgesetzt. Alle gespeicherten Druckbilder werden gelöscht. Das Passwort kann nur zurückgesetzt werden, wenn der jetStamp graphic 970 kein Gerätefehler hat. -
Seite 31: Geräteeinstellungen
Die Software-Applikation PCset graphic 5.3.5 Geräteeinstellungen Geräteeinstellungen werden erst dann aktiv, sobald diese an den jetStamp graphic 970 übertragen wurden. Druckereinstellungen Signale Funktionen Schriftart 5.3.5.1 Druckeinstellungen Druckfolge Ausrichtung Druckintensität Druckstart © ERNST REINER GmbH & Co. KG... -
Seite 32: Druckfolge
Die angewählte Zeile wird einmalig pro Druckauslösung gedruckt. (Einstellrad) Zeilen in Folge drucken Alle Zeilen werden aufsteigend nacheinander gedruckt, beginnend (1,2,3,4) mit der auf dem Einstellrad eingestellten Zeile (1, 2, 3 oder 4). © ERNST REINER GmbH & Co. KG... -
Seite 33: Ausrichtung
Die Software-Applikation PCset graphic 5.3.5.1.2 Ausrichtung Funktion Beschreibung 0° gedreht 180° gedreht Die 180° Drehung wird im PCset nicht angezeigt. Das Gerät berücksichtigt die Einstellung beim Druck. © ERNST REINER GmbH & Co. KG... -
Seite 34: Druckintensität
PCset graphic Hilfe 970 5.3.5.1.3 Druckintensität Funktion Beschreibung Normal Default Tintenverbrauch. Sparsam Reduktion des Tintenverbrauchs. © ERNST REINER GmbH & Co. KG... -
Seite 35: Druckstart
Die Software-Applikation PCset graphic 5.3.5.1.4 Druckstart Funktion Beschreibung Druckauslöser Abdruck wird gedruckt, sobald die Auslösetaste gedrückt wurde. Externe Druck-Auslösung Abdruck wird gedruckt, sobald über das USB-Kabel ein Drucksignal gesendet wird. © ERNST REINER GmbH & Co. KG... -
Seite 36: Signale
PCset graphic Hilfe 970 5.3.5.2 Signale Ein- bzw. Ausschalten von akustischen Signalen bei verschiedenen Ereignissen (siehe „Akustische Signale“). „Funktion durchgeführt“: siehe Reiter „Funktionen“. „Behebbare Fehler“: siehe „Akustische Signale“. © ERNST REINER GmbH & Co. KG... -
Seite 37: Funktionen
Die Software-Applikation PCset graphic 5.3.5.3 Funktionen Testabdruck Letzten Abdruck wiederholen Numeroteur weiterschalten Numeroteur zurückschalten Numeroteure auf Ursprungswert zurücksetzen © ERNST REINER GmbH & Co. KG... -
Seite 38: Testabdruck
Der Ausdruck beginnt mit dem Druckbild Nr. 1 und wird mit jeder Neuauslösung auf das nächste Druckbild weitergeschaltet. Für den jetStamp graphic 970 wird der "Testabdruck" wie folgt ausgeführt: Einstellrad auf Position F drehen. Drucken der 4 Druckbilder nacheinander beginnend mit dem zuletzt Verwendeten. -
Seite 39: Letzen Abdruck W Iederholen
Mit der Funktion "Letzten Abdruck wiederholen" kann der zuletzt gedruckte Abdruck wiederholt werden. Die Numeroteure werden nicht weitergeschaltet. Die Uhrzeit wird kontinuierlich aktualisiert. Für den jetStamp graphic 970 wird "Letzten Abdruck wiederholen" wie folgt ausgeführt: Einstellrad auf Position F drehen. Auslösetaste drücken. © ERNST REINER GmbH & Co. KG... -
Seite 40: Numeroteur W Eiterschalten
5.3.5.3.3 Numeroteur w eiterschalten Mit der Funktion "Numeroteur weiterschalten" kann der Numeroteur manuell weitergeschaltet werden. Für den jetStamp graphic 970 wird "Numeroteur weiterschalten" wie folgt ausgeführt: Einstellrad auf Position F drehen. Auslösetaste drücken. Ein akustisches Signal bestätigt die Weiterschaltung des Numeroteurs. -
Seite 41: Numeroteur Zurückschalten
5.3.5.3.4 Numeroteur zurückschalten Mit der Funktion: "Numeroteur zurückschalten" können die Nummern auf schnelle und einfache Weise manuell zurückgeschaltet werden. Für den jetStamp graphic 970 wird "Numeroteur zurückschalten" wie folgt ausgeführt: Einstellrad auf Position F drehen. Auslösetaste drücken. Ein akustisches Signal bestätigt die Zurückschaltung des Numeroteurs. -
Seite 42: Numeroteure Auf Ursprungsw Ert Zurücksetzen
Mit der Funktion "Numeroteure auf Ursprungswert zurücksetzen" können alle Numeroteure zurückgesetzt werden. Der Ursprungswert ist bei aufwärtszählenden Numeroteuren der minimale Wert und bei abwärtszählenden der maximale Wert. Für den jetStamp graphic 970 wird "Numeroteure auf Ursprungswert" zurücksetzen wie folgt ausgeführt: Einstellrad auf Position F drehen. Auslösetaste drücken. -
Seite 43: Schriftart
Die Software-Applikation PCset graphic 5.3.5.4 Schriftart Bei „Schriftart 1“ und „Schriftart 2“ können Schriftarten für die Objekte Datum/Uhrzeit und Numeroteur hinterlegt werden. Monatsabkürzungen sind individuell einstellbar. © ERNST REINER GmbH & Co. KG... -
Seite 44: Statusanzeigen
Zeigt an, ob die Verbindung über Verbindung USB oder Bluetooth hergestellt Verbindung ist über USB hergestellt Verbindung ist über Bluetooth hergestellt Zeigt den Füllstand der Tintenstandanzeige Druckpatrone in % an Zeigt den Ladezustand des Ladestandanzeige Akkus an © ERNST REINER GmbH & Co. KG... - Seite 45 Online-USB Gerät ist über das USB-Kabel verbunden Online-Bluetooth Gerät ist über Bluetooth verbunden Offline - Gerät nicht eingeschaltet - USB Kabel nicht eingesteckt - Akku leer Hier werden Hinweise zur Gerätemeldungen Fehlerbehebung angezeigt © ERNST REINER GmbH & Co. KG...
-
Seite 46: Gerätemeldungen
Ursache Behebung Druckpatrone einsetzen Bitte Druckpatrone - Keine oder eine defekte einsetzen Druckpatrone - Falsche Druckpatrone Druckpatrone korrekt Bitte Druckpatrone - Druckpatrone nicht korrekt einsetzen entnehmen und neu eingesetzt einsetzen - Ink-Level Schreibfehler © ERNST REINER GmbH & Co. KG... -
Seite 47: Warnhinweise
Es werden alle gefundenen Geräte, sowie alle Geräte die schon einmal mit dem PCset graphic verbunden waren, mit Modell und Seriennummer angezeigt. Wird der jetStamp graphic 970 nicht gefunden, kann mit dem Button „Erneut suchen“ ein neuer Suchlauf gestartet werden. - Seite 48 Das Fenster zur Passworteingabe öffnet sich. Geben Sie das werksseitige Passwort „0000“ ein. Der jetStamp graphic 970 ist mit dem PCset graphic verbunden. Das verbundene Gerät wird als Dauerverbindung gespeichert, sodass sich das PCset graphic immer mit diesem Gerät verbindet sobald es verfügbar ist.
-
Seite 49: Beispiel-Workflow: Druckbild Erzeugen
Durch das Einspielen eigener Druckbilder werden jeweils alle 4 im Gerät gespeicherten Druckbilder überschrieben. Die werksseitig vorinstallierten Druckbilder können vorab in die Software hochgeladen und als XML-Datei gespeichert werden („Menübefehle“). Druckbild konfigurieren Druckbild an den jetStamp graphic 970 übertragen Druckbild drucken Anzahl Abdrucke 5.5.1 Druckbild konfigurieren Text und Datum/Uhrzeit einfügen... -
Seite 50: Druckbild An Den Jetstamp Graphic 970 Übertragen
Auf das Übertragen-Symbol klicken. Folgendes Dialogfenster mit Ja bestätigen. Bei erfolgreicher Übertragung erscheint nach einigen Sekunden folgende Meldung. Meldung mit OK bestätigen. Druckbild ist im jetStamp graphic 970 gespeichert und kann gedruckt werden. © ERNST REINER GmbH & Co. KG... -
Seite 51: Druckbild Drucken
Das Gerät auf eine zu bedruckende ebene Fläche stellen. Auslösetaste drücken. Das Beispiel-Druckbild 1 wird gedruckt. jetStamp graphic 970 zurück in die Basisstation stellen, um das Eintrocknen der Tinte zu verhindern. Akustisches Signal des jetStamp graphic 970 beachten (siehe "Akustische Signale"). -
Seite 52: Anzahl Abdrucke
PCset graphic Hilfe 970 5.5.4 Anzahl Abdrucke Die Anzahl möglicher Abdrucke bei voller Druckpatrone wird angezeigt, indem der Mauszeiger über die Druckbildnummer geführt wird. © ERNST REINER GmbH & Co. KG... -
Seite 53: Einstellungen Objekte
Objekt kann anhand des Rasters genau positioniert werden. Bei eingeschaltetem Raster wird der Schriftgrad angepasst. Beispiel: Ist ein Raster von 4 Linien eingestellt, hat das Textobjekt die Höhe einer Linie. Voreinstellungen Kontextmenü Text-Objekt Grafik erzeugen © ERNST REINER GmbH & Co. KG... -
Seite 54: Voreinstellungen
Auswahl gewünschter Schriftschnitt aus der Liste (Standard, Fett, Kursiv oder Fett kursiv). Schriftgrad Auswahl der Schriftgröße in Punkten oder Eingabe der Schriftgröße in Punkten. Skript Zeigt eine Liste der verfügbaren Sprachskripte für die angegebene Schriftart an. © ERNST REINER GmbH & Co. KG... -
Seite 55: Kontextmenü Text-Objekt
Konvertiert den Text zu einer Grafik und fixiert diese an der aktuellen Position. Hinweis: nach der Konvertierung kann der Text nicht mehr bearbeitet werden. Objekt löschen Löscht das Objekt. Enter oder Doppelklick fixiert das Objekt und ist daher inaktiv. © ERNST REINER GmbH & Co. KG... -
Seite 56: Grafik Erzeugen
Schriftart, Schriftschnitt, Schriftgrad („Schriftart“) und das Format können eingestellt werden. Das Format der Datum/Uhrzeit-Objekte ist global voreinstellbar. Zusätzlich können für jedes einzelne Datum/Uhrzeit-Objekt abweichende Einstellungen vorgenommen werden („Kontextmenü Datum/Uhrzeit-Objekt“). Es können maximal fünf Datum/Uhrzeit-Objekte platziert werden. Voreinstellungen Kontextmenü Datum/Uhrzeit-Objekt © ERNST REINER GmbH & Co. KG... -
Seite 57: Voreinstellungen
Registerkarte „Format“ wählen und „Datum/Uhrzeit“ anklicken. Das Konfigurationsfenster für Datum und Uhrzeit erscheint. Das Register „Datum und Uhrzeit“ ist in zwei Bereiche eingeteilt: - Format für Datum und Uhrzeit - Schriftart Registerkarte Datum und Uhrzeit Registerkarte Optionen Schriftart © ERNST REINER GmbH & Co. KG... -
Seite 58: Registerkarte Datum Und Uhrzeit
Minuten mit zwei Ziffern (00 bis 59) Sekunde mit zwei Ziffern (00 bis 59) Ein Zeichen für Zwölf-Stunden-Format mit den Buchstaben A oder Zwei Zeichen für Zwölf-Stunden-Format mit den Buchstaben AM oder PM © ERNST REINER GmbH & Co. KG... -
Seite 59: Registerkarte Optionen
Verfallsdaten automatisch berechnen zu lassen. In das jeweilige Textfeld klicken. Offset eingeben oder auswählen. Mit OK bestätigen. Die eingestellten Werte werden dem aktuellen Systemdatum hinzugerechnet. Das Ergebnis erscheint in der Konfigurationsansicht der Druckbilder © ERNST REINER GmbH & Co. KG... -
Seite 60: Schriftart
5.6.2.1.3 Schriftart Auswahlmöglichkeit zwischen „Schriftart 1“ und „Schriftart 2“. „Schriftart 1“ und „Schriftart 2“ sind in der Menüleiste unter der Registerkarte „Datei Einstellungen Schriftart“ oder in der Toolbar über den Button konfigurierbar (siehe „Schriftart“). © ERNST REINER GmbH & Co. KG... -
Seite 61: Kontextmenü Datum/Uhrzeit-Objekt
Der Numeroteurstand eines Numeroteurs wird nach jedem Abdruck entsprechend der eingestellten Schrittweite, Wiederholungen und Zählrichtung weitergeschaltet. Beachte: Bei folgender Konfiguration können unsinnige Druckbilder entstehen: - Druckfolge „Zeilen in Folgen drucken“ - Miteinander verlinkte Numeroteure mit jeweils unterschiedlichen Wiederholungen Voreinstellungen Kontextmenü Numeroteur-Objekt © ERNST REINER GmbH & Co. KG... -
Seite 62: Voreinstellungen
In der Menüleiste die Registerkarte „Format“ wählen und „Numeroteur“ anklicken. Das Konfigurationsfenster für Numeroteure erscheint. Das Konfigurationsfenster für Numeroteure ist in drei Bereiche eingeteilt: - Numeroteurbereich - Zahlenkreis - Schriftart Numeroteurbereich Zahlenkreis Schriftart © ERNST REINER GmbH & Co. KG... -
Seite 63: Numeroteurbereich
Numeroteur) wird die Zählung am jeweilsanderem Ende der Skala fortgeführt. Funktion Beschreibung Minimal Dieser Wert markiert die untere Grenze des Zahlenkreises. Maximal Dieser Wert markiert die obere Grenze des Zahlenkreises. Numeroteurstand Hier kann der aktuelle Zählerstand innerhalb des definierten Wertebereiches eingestellt werden. © ERNST REINER GmbH & Co. KG... -
Seite 64: Schriftart
5.6.3.1.3 Schriftart Auswahlmöglichkeit zwischen „Schriftart 1“ und „Schriftart 2“. „Schriftart 1“ und „Schriftart 2“ sind in der Menüleiste unter der Registerkarte „Datei Einstellungen Schriftart“ oder in der Toolbar über den Button konfigurierbar (siehe „Schriftart“). © ERNST REINER GmbH & Co. KG... -
Seite 65: Kontextmenü Numeroteur-Objekt
Der Numeroteurbereich kann auch bei Numeroteuren, die mit einem gemeinsamen Zahlenkreis verknüpft sind, voneinander abweichend eingestellt werden. Einstellungen zum Zahlenkreis können hier nur vorgenommen werden, wenn der gewählte Numeroteur mit dem eigenen Zahlenkreis verknüpft ist. Objekt löschen Löscht das Objekt. © ERNST REINER GmbH & Co. KG... -
Seite 66: Barcode
Globale Voreinstellungen können in der Menüleiste über die Registerkarte „Format --> Barcode“ eingestellt werden. - ODER - Einstellungen bereits eingefügter Barcode Objekte können über die rechte Maustaste „Barcode Format“ aufgerufen werden. Das Konfigurationsfenster für Barcode erscheint. © ERNST REINER GmbH & Co. KG... - Seite 67 Zeichenfolge, die Sie in das Barcodeobjekt eingegeben haben. Prüfziffer anzeigen Zeigt die Prüfziffer zusätzlich im Klartext an. Um diese Option verwenden zu können, müssen Sie Klartext anzeigen aktivieren. Die Prüfziffer ist die letzte Ziffer oder Stelle der Barcodeinformationen. © ERNST REINER GmbH & Co. KG...
- Seite 68 Breite des schmalsten Elements in Pixel (Strich oder Lücke). Modulverhältnis X:1 Verhältnis von breitem zu schmalen Element bei der Berechnung der Codelänge. Modulverhältnis Start- und Stopzeichen für den Barcodetyp Codabar. (2/5 Matrix) Können die Buchstaben A – D enthalten. © ERNST REINER GmbH & Co. KG...
-
Seite 69: Fortlaufende Nummerierung/Datierung
Das Kontextmenü öffnet sich (siehe „Datum/Uhrzeit“). Gewünschte Einstellungen vornehmen und mit OK bestätigen. Um die vorgenommenen Einstellungen zu speichern, OK klicken. Der rote Strich unterhalb des Editierfelds bestimmt die eingefügte Position des Datum/Uhrzeit oder Numeroteur Objekts. © ERNST REINER GmbH & Co. KG... -
Seite 70: Kontextmenü Barcode-Objekt
Text- und Barcode-Objekte können in Grafiken umgewandelt werden. Grafiken sind fixiert und können nicht mehr verschoben werden. Eingeschränkte Bearbeitung ist über die Zusatzfunktion „Auswahl“ möglich. Objekt mit der rechten Maustaste anklicken. „Grafik erzeugen“ wählen. Das Objekt wurde in Grafik umgewandelt. © ERNST REINER GmbH & Co. KG... -
Seite 71: Grafik
Auflösung von 300 dpi besitzen, damit sie 1:1 in das Druckbild passen. Für einen verzerrungsfreien Ausdruck in optimaler Qualität, sollte eine Grafik die maximale Höhe von 160 Pixeln und die maximale Breite von 768 Pixeln nicht überschreiten. © ERNST REINER GmbH & Co. KG... -
Seite 72: Kontextmenü Grafik-Objekt
Text- und Barcode-Objekte können in Grafiken umgewandelt werden. Grafiken sind fixiert und können nicht mehr verschoben werden. Eingeschränkte Bearbeitung ist über die Zusatzfunktion „Auswahl“ möglich. Objekt mit der rechten Maustaste anklicken. „Grafik erzeugen“ wählen. Das Objekt wurde in Grafik umgewandelt. © ERNST REINER GmbH & Co. KG... -
Seite 73: Externe Druck-Auslösung
Die Software-Applikation PCset graphic Externe Druck-Auslösung Für externe Auslösearten ist REINER Spezialzubehör erhältlich. Auslösung über USB Schnittstelle Auslösung über externen Schalter 5.7.1 Auslösung über USB Schnittstelle REINER USB-Auslösekabel mit der Micro-USB-Buchse verbinden. Einstellrad auf das gewünschte Druckbild einstellen. Kontakt schließen. -
Seite 74: Wartung
PCset graphic Hilfe 970 Wartung Druckpatrone austauschen Kontakte Druckpatrone reinigen Düsen reinigen Dichtung reinigen Dichtung austauschen Gehäuse reinigen © ERNST REINER GmbH & Co. KG... -
Seite 75: Druckpatrone Wechseln
Druckpatrone für Kinder unzugänglich aufbewahren! Druckpatrone wechseln Abb. jetStamp graphic 970 in Basisstation stellen. Einstellrad auf Position 1 stellen. Auslösetaste gedrückt halten und Gerät aus der Basisstation nehmen. Druckschlitten fährt in die mittlere Position. © ERNST REINER GmbH & Co. KG... -
Seite 76: Kontakte Druckpatrone Reinigen
Klappe Druckpatrone schließen. Auslösetaste drücken. Druckschlitten fährt in die Grundstellung. jetStamp graphic 970 zurück in die Basisstation stellen, um das Eintrocknen der Tinte zu verhindern. Akustisches Signal des jetStamp graphic 970 beachten (siehe "Akustische Signale"). Kontakte Druckpatrone reinigen Kontakte Druckpatrone reinigen Abb. -
Seite 77: Düsen Reinigen
Grundstellung. Düsen reinigen Wenn es zu Streifenbildung kommt oder Probleme mit der Druckqualität auftreten, kann es sich um getrocknete Tinte an den Düsen handeln. Abdruck ohne Streifenbildung Abdruck mit Streifenbildung © ERNST REINER GmbH & Co. KG... -
Seite 78: Automatische Düsen-Reinigung
Automatische Düsen-Reinigung Manuelle Düsen-Reinigung 6.3.1 Automatische Düsen-Reinigung Gefahr der Erblindung bei Kontakt der Tinte mit den Augen. jetStamp graphic 970 nicht mit den Düsen gegen das Gesicht von Personen halten! Automatischen Reinigungsmechanismus auslösen Abb. Zur Reinigung der Düsen wird eine kleine Menge Tinte ausgestoßen. -
Seite 79: Manuelle Düsen-Reinigung
Wenn die automatische Düsen-Reinigung nicht zu dem gewünschten Erfolg führt, empfehlen wir folgende Maßnahme: Um die getrocknete Tinte zu lösen, ein weiches, eventuell leicht in Ethanol (Spiritus) getränktes Tuch etwa drei Sekunden gegen die Düsen drücken. Gelöste Tinte abtupfen und Düsen trocken wischen. © ERNST REINER GmbH & Co. KG... -
Seite 80: Dichtung Reinigen
Dichtung reinigen Dichtung reinigen Abb. Die Dichtung befindet sich in der Basisstation Dichtung mit einem weichen Tuch sauber tupfen. Dichtung in regelmäßigen Abständen reinigen. Bei starker Verschmutzung oder Beschädigung austauschen (siehe „Dichtung austauschen“). © ERNST REINER GmbH & Co. KG... -
Seite 81: Dichtung Austauschen
Wartung Dichtung austauschen Einen Film finden Sie auf unserer Homepage unter www.reiner.de oder youtube. Dichtung austauschen Abb. Je nach verwendeter Tintenart sind unterschiedliche Dichtungen notwendig. - Inkjet-Druckpatrone P3-S-BK: rote Dichtung verwenden - Inkjet-Druckpatrone P3-MP3-BK: blaue Dichtung verwenden Dichtung am vorderen Rand leicht herunterdrücken. -
Seite 82: Störungen Erkennen Und Beseitigen
PCset graphic Hilfe 970 Störungen erkennen und beseitigen jetStamp graphic 970 zeigt keine Funktionen Ursachen für nicht geladene Akkus Optische Signale (LED) Akustische Signale jetStamp graphic 970 zeigt keine Funktion Problembehebung Abb. USB-Kabel vom jetStamp graphic 970 lösen. Akkufach öffnen. -
Seite 83: Ursachen Für Nicht Geladene Akkus
Akku laden - Akku leer Akku einsetzen/ - Kein Akku/ ersetzen defekter Akku - Druckschlitten- bewegung blockiert Orange Blinkend, Druckpatrone fast Abdruck Auch akustisches leer überprüfen Signal (Warnung) 2er Intervall © ERNST REINER GmbH & Co. KG... - Seite 84 - Gerät ist Gerät einschalten ausgeschaltet - Akku leer Akkus aufladen - Akku defekt Akkus austauschen Kein Akku eingesetzt Akkus einsetzten - Gerätefehler Wenden Sie sich an Ihren Fachhändler oder den REINER- Support © ERNST REINER GmbH & Co. KG...
-
Seite 85: Akustische Signale
Druckpatrone fast leer Abdrucke Tonimpulse überprüfen alle 30 Sekunden Druckpatrone leer Druckpatrone Tonimpulse ersetzen jetStamp graphic 970 nicht in der jetStamp - Die Anzeige erscheint Tonimpulse Basisstation graphic 970 in die nach 30 Sekunden Basisstation Nichtgebrauch bei stellen Standard-Tinte, nach 10... -
Seite 86: Technische Daten Und Zubehör
= Safety of Information Technology Equipment. = jetStamp graphic 970 wird nach den Sicherheitsstandards IEC/EN 60950-1 gefertigt. = jetStamp graphic 970 nicht mit den Düsen gegen das Gesicht von Personen halten! Elektro- und Elektronik-Altgeräte Altgeräte nicht mit dem gewöhnlichen Hausmüll entsorgen, sondern einer dafür vorgesehenen Annahmestelle für das Recycling von elektrischen und elektronischen... -
Seite 87: Technische Daten
3 x AA NiMH Akku Ladbar über mitgeliefertes Netzteil. Input: 100 - 240 VAC, 50 - 60 Hz, 0,3 A Output: 5 VDC 1 A Standby-Zeit pro Akkuladung ca. 72 Stunden Akkuladezeit ca. drei Stunden Datenerhalt (akkuunabhängig) ca. 10 Jahre © ERNST REINER GmbH & Co. KG... -
Seite 88: Transport Und Entsorgung
Annahmestelle für das Recycling von elektrischen und elektronischen Geräten zuführen. Zubehör Inkjet-Druckpatrone Best.-Nr. P3-S-BK: 947 100 - 000 Best.-Nr. P3-S-MG: 947 100 - 002 Inkjet-Druckpatrone MP3 (schnell trocknend) Best.-Nr. P3-MP3-BK: 947 100 - 120 © ERNST REINER GmbH & Co. KG... -
Seite 89: Kontakt
+49 7723 657-200 Email reiner@reiner.de www.reiner.de © 2015 Ernst Reiner GmbH & Co. KG Alle Rechte vorbehalten. Übersetzungen, Nachdruck und sonstige Vervielfältigungen dieser Bedienungsanleitung, auch in Teilen und gleichgültig in welcher Form, bedürfen unserer ausdrücklichen schriftlichen Erlaubnis. Inhaltliche Änderungen dieser Bedienungsanleitung behalten wir uns ohne Ankündigung vor. -
Seite 90: Bedienungsanleitung
PCset graphic Hilfe 970 Bedienungsanleitung Bedienungsanleitung DE © ERNST REINER GmbH & Co. KG... -
Seite 91: Index
Kontakte Druckpatrone reinigen 76 Datum/Uhrzeit 56 Grafik 71 - Z - Numeroteur 61 Text 53 Entsorgung 88 Zubehör 88 Externe Druck-Auslösung 73 - F - Firmware update 20 - G - Gerätemeldungen 46 © ERNST REINER GmbH & Co. KG... - Seite 92 .reiner.de...
