Reiner jetStamp 790 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für jetStamp 790:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung

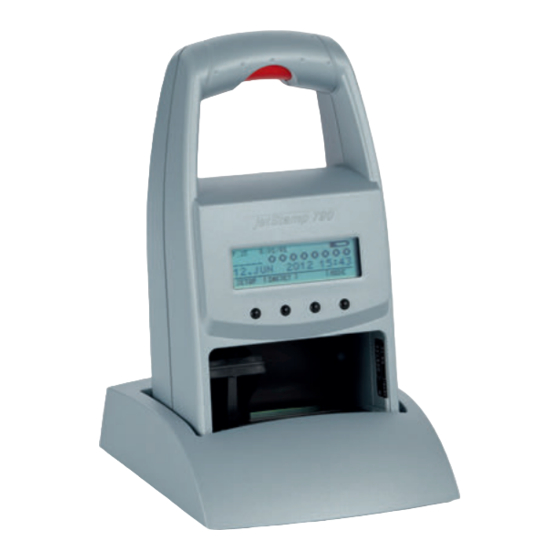

jetStamp 790
Elektronischer Handstempel
mit wechselbaren Akkus
und flexibel wählbaren Abdrucken
Version 3.0

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Reiner jetStamp 790

Inhaltszusammenfassung für Reiner jetStamp 790

  • Seite 1 Bedienungsanleitung jetStamp 790 Elektronischer Handstempel mit wechselbaren Akkus und flexibel wählbaren Abdrucken Version 3.0...
  • Seite 2 © 2003 Ernst Reiner GmbH & Co. KG Alle Rechte vorbehalten. Übersetzungen, Nachdruck und sonstige Vervielfältigungen dieser Bedienungsanleitung, auch in Teilen und gleichgültig in welcher Form, bedürfen unserer ausdrücklichen schriftlichen Genehmigung. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Diese Bedienungsanleitung wurde mit Sorgfalt erstellt, wir können jedoch für etwaige Fehler und Mängel, sowie für daraus sich ergebende...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Bedienungselemente ................... Inbetriebnahme .................... Displayzonen und Tastenfunktionen ............Stempelbild auswählen ................Gespeicherte Stempelbilder ................ Kundenspezifische Stempelbilder ............... Uhrzeit und Datum einstellen ..............Numeroteur oder Ziffern einstellen .............. Vortext einstellen ..................Stempeln ...................... Tintenpatrone wechseln ................Setup - Modul ....................Beschreibung des Setup - Modul’s ..............

  • Seite 4: Bedienungselemente

    Bedienungselemente Ladestation mit Steckernetzteil Anschluß für Steckernetzteil (an der Rückseite) grüne Ladekontrollanzeige Auslösetaster Display Tastenfeld Verriegelungsbügel Tintendruckkopf Rastnase 10 = Akkufach (an der Rückseite)

  • Seite 5: Inbetriebnahme

    Inbetriebnahme Gerät auspacken Mitgeliefertes Steckernetzteil mit der Basisstation verbinden und an Netzspannung anschliessen. Hinweis: Nur Original REINER - Komponenten verwenden ! Akkus einsetzen Abdeckung an der Rückseite entfernen: Dazu den Verschlusshebel (1) nach oben drücken und die Abdeckung entfernen Akkus einsetzen, dabei auf richtige Polung achten! Rasthebel der Abdeckung an den Öffnungen (2) des Gerätes...
  • Seite 6 jetStamp in die Ladestation stellen und Akkus laden Folgende Hinweise beachten: • jetStamp mit der Rastnase (9) in der Ladestation einhaken und in die Ladestation stellen • Laden Sie die Akkus am Anfang gründlich auf. Wir empfehlen, die Akkus zunächst ca. 16 Stunden ununterbrochen zu laden, z.
  • Seite 7 Tintenpatrone einsetzen [ MODE ] ggf. wiederholt drücken, bis an der unteren Display- zeile (Menuezeile) der Menuepunkt “INKJET” angezeigt wird [ INKJET ] drücken: Der Druckschlitten wird nun zur leichteren Handhabung automatisch zur Gerätemitte transportiert Tintenpatrone aus der Verpackung entnehmen und die Schutzfolie an der Tintenpatrone entfernen Beigefügtes Filzplättchen mit der Filzseite etwa 2 Sekunden an die Düsen der...

  • Seite 8: Displayzonen Und Tastenfunktionen

    Displayzonen und Tastenfunktionen Das Display ist in drei Zonen aufgeteilt: Die obere Zeile stellt die Statuszeile dar. Links wird die eingestellte Nummer des Stempelbildes (P:01 ... P:29) angezeigt. Rechts davon wird bei Verwendung eines Abdruckes mit Numeroteur die eingestellte Wiederholungsschaltung (z.B. R:01/01) angezeigt.

  • Seite 9: Stempelbild Auswählen

    Stempelbild auswählen Im Gerät sind insgesamt 25 verschiedene Standard-Stempelbilder gespeichert (siehe Seite 10 / 11). Diese beinhalten die einzelnen Druckfelder wie ‘Vortext’ ‘Numeroteur’ ‘Datum’ ‘Uhrzeit’ . Ein ‘Vortext’ kann dabei aus 12 Standard-Texten beliebig ausgewählt oder ausgeschaltet werden (siehe Seite 16). Den verschiedenen Stempelbildern sind die Nummern ‘P:01’...

  • Seite 10: Gespeicherte Stempelbilder

    Gespeicherte Stempelbilder Stempelbilder P : 01 ... P : 04 = Vortext + Datum P : 02 P : 01 EING. 21. 01. 2009 EING. 21. JAN 2009 CLOCK NO/TXT NEXT MODE CLOCK NO/TXT NEXT MODE P : 04 P : 03 EING.
  • Seite 11 Stempelbilder P : 11 ... P : 14 = Numeroteur + Vortext + Datum P : 11 R : 01 / 01 P : 12 R : 01 / 01 00000000 00000000 EING. 21. JAN 2009 EING. 21. 01. 2009 CLOCK NO/TXT NEXT...

  • Seite 12: Kundenspezifische Stempelbilder

    Kundenspezifische Stempelbilder Stempelbilder P : 26 ... P : 29 = Kundenspezifisch P : 26 ... P : 29 ------------------- ------------------- NO/TXT NEXT MODE P:26 ... P:29 sind für individuelle, kundenspezifische Stempelbilder vorgesehen, wobei jedes der Stempelbilder zwei Zeilen mit jeweils 20 möglichen Eingabezeichen aufweist.

  • Seite 13: Uhrzeit Und Datum Einstellen

    Uhrzeit und Datum einstellen Die Einstellung von Uhrzeit und Datum erfordert ein zuvor eingestelltes Stempelbild, das entweder das Datum oder Datum und Uhrzeit enthält. Zuerst ein Stempelbild mit Datum oder Datum und Uhrzeit einstellen (siehe auch Seite 10 / 11) [ MODE ] ggf.

  • Seite 14: Numeroteur Oder Ziffern Einstellen

    Numeroteur oder Ziffern einstellen Der Numeroteur dient zur fortlaufenden Numerierung von Formularen. Die Numerierung kann dabei aufsteigend oder absteigend sein. Zudem können mehrere Einzelfunktionen des Numeroteurs miteinander gekoppelt werden, wie z.B. Wiederholungsschaltung, Nullstellung, Zähler, Aktivieren eines Minimal - und / oder eines Maximalwertes, Schrittweite, u.s.w. Die Einstellung des Numeroteurs erfordert zuvor die Einstellung eines Stempelbildes mit Numeroteur oder Ziffern (siehe Seite 10 / 11).
  • Seite 15 Numeroteur - Anfangszahl oder Ziffern einstellen : [ NEXT ] ggf. wiederholt drücken, bis am Display die gewünschte Funktion “INPUT - NUMBERER 1” “INPUT - NUMBER 1” bzw. INPUT - NUMBERER 2 INPUT - NUMBER 2 angezeigt wird. Nur anwählbar bei Verwendung eines kundenspezifischen Stempel- bildes (P:26 ...

  • Seite 16: Vortext Einstellen

    Vortext einstellen Im Gerät sind für jede einstellbare Sprache jeweils 12 verschiedene Standard-Vortexte gespeichert. Ein eingestellter oder ausgeschalteter Vortext wird für alle Standard- Stempelbilder verwendet, die mit Vortext belegt sind. In deutscher Sprache sind z.B. folgende Standard-Vortexte gespeichert: EING. BEZ. REG.

  • Seite 17: Stempeln

    Stempeln Das Stempeln erfolgt durch den roten, im Griff befindlichen Auslösetaster. Je nach verwendetem Stempelbild wird der Druck dabei Ein- oder Zweizeilig ausgeführt. Die Druckposition der beiden Zeilen kann der untenstehenden Darstellung entnommen werden. • Evtl. ist die Druckauslösung durch ein Passwort geschützt. In diesem Fall ist Drucken erst möglich, nachdem das richtige Passwort eingegeben wurde.

  • Seite 18: Tintenpatrone Wechseln

    • Die Tintenpatrone ist druckbereit, d. h. zur Verwendung ist keine Vorbereitung erforderlich • Ersatz-Tintenpatronen können unter der Best.-Nr. 801 307 - 000 bei REINER bezogen werden Die Tinte in der Patrone ist schädlich. Nicht verschlucken! Tintenpatrone für Kinder unzugänglich aufbewahren!
  • Seite 19 Tinte und evtl. eingetrocknete Tintenreste an der Aufnahme der Tintenpatrone können mit einem weichen, in Spiritus getränkten Reinigungstuch entfernt werden (siehe Bild 1) Neue Tintenpatrone einsetzen: Tintenpatrone aus der Verpackung entnehmen und die farbige Schutzfolie an der Tintenpatrone entfernen (siehe Bild 2) Beigefügtes Filzplättchen mit der Filzseite etwa 2 Sekunden an die Düsen der Tintenpatrone halten,...

  • Seite 20: Setup - Modul

    Setup - Modul Das Setup-Modul beinhaltet folgende zwei Hauptmenues: SETTINGS: (Einstellungen) Hier können umfangreiche, erweiterte Einstellungen durchgeführt werden, die u.a. das Stempelbild, sowie das Handling des Gerätes beeinflussen. UPDATE: In Verbindung mit dem optional verfügbaren PC - Set kann das Geräte-Programm upgedatet werden. Außerdem können die Stempelbilder P:26 ...

  • Seite 21: Beschreibung Des Setup - Modul's

    Beschreibung des Setup - Modul’s ggf. wiederholt drücken, bis in der Menueleiste MODE ‘SETUP’ erscheint (nachfolgend ggf. Passwort eingeben) SETUP SETUP - MODULE SETUP - MODULE NEXT SETTINGS UPDATE CALL CALL FIRMWARE ALL START Update von NEXT Firmware, siehe nächste Seite Standard - Stempelbilder und Standard-Vortexte...
  • Seite 22 SETUP - MODULE UPDATE NEXT SETTINGS CALL STAMP PICTURE Stempelbild (01 ... 29) aktivieren VARY NEXT Stempelbild(er) in Favoritenliste setzen SET STAMP PICT CALL Nur mit ‘ON’ markierte Stempelbilder NEXT werden durch Drücken von [ NEXT ] angezeigt (Seite 9, Stempelbild auswählen) alle Stempelbilder anwählbar SEL ST PICT ALL kein Stempelbild anwählbar...
  • Seite 23 SPLIT HOUR 60M Stundenteilung (ON / OFF) einstellen VARY ON = eine Stunde = 60 Minuten NEXT OFF = eine Stunde = 100 Minuten Sommerzeit (0 ... 3) einstellen SUMMERTIME VARY 0 = keine Sommerzeit NEXT 1 = Europäische Sommerzeit ab 1996 2 = Europäische Sommerzeit vor 1996 3 = Sommerzeit Amerika CHANGE LINE...
  • Seite 24 Drucksperre einstellen BLOCK IMPRINT VARY 0 = keine Drucksperre NEXT 1 = Drucksperre nach 60 Sekunden 2 = Drucksperre nach 30 Sekunden 3 = Drucksperre nach 15 Sekunden PASSW SETUP Passwort Setup VARY NEXT Passwort Uhrzeiteinstellung PASSW CLOCK VARY NEXT Passwort Numeroteur / Vortexte PASSW NO/TXT VARY...

  • Seite 25: Bedienerhinweise Und Fehlermeldungen

    Bedienerhinweise und Fehlermeldungen Anzeige Fehlerursache Fehlerbehebung IMPRINT Eingestellte Zeit 'Block Imprint' [ QUIT ] drücken, BLOCKED ist abgelaufen, danach wurde danach ist jetStamp Druckauslösung betätigt wieder druckbereit WRONG Falsche Basisstation, [ QUIT ] drücken, STATION jetStamp benötigt intelligente Fehleranzeige verschwindet Basisstation und vorherige Anzeige erscheint.

  • Seite 26: Sicherheitshinweise Für Akkus

    Sicherheitshinweise für Akkus Akkus unterliegen dem Verschleiß. Aus diesem Grund kann eine längere Lebenszeit als 6 Monate nicht gewährleistet weden. Hinweis • Verwenden Sie nur wiederaufladbare Akkus des mitgelieferten Typs Nickel Metallhydrid (NiMH) der Bauform AAA! • Folgende Produkte sind bei Ersatzbedarf zugelassen: Panasonic AAA NiMH 800 mAh GP Batteries AAA NiMH 950 mAh (typischer Ladestrom 200 mA maximal 6 Stunden)

  • Seite 27: Hinweise Zu Akkus Bei Inbetriebnahme Und Betrieb

    Hinweise zu Akkus bei Inbetriebnahme und Betrieb • Das Laden der Akkus wird elektronisch gesteuert. Dadurch ist gewährleistet, dass die Akku - Zellen optimal und schonend geladen werden. • Laden Sie die Akkus am Anfang gründlich auf. Wir empfehlen, die Akkus zunächst 16 Stunden ununterbrochen zu laden, z.

  • Seite 28: Technische Daten

    (B x T x H in mm) 95 x 70 x 170 Abmessungen nur Ladestation (B x T x H in mm) 102 x 135 x 32 Höhe jetStamp 790 in Ladestation 187 mm Gewicht jetStamp 790 ca. 490 g Gewicht Ladestation ca.

  • Seite 29: Zertifizierungen

    Zertifizierungen Geprüfte Sicherheit jetStamp wird nach den Sicherheitsstandards IEC / EN 60950 - 1 gefertigt Kennzeichnung jetStamp erfüllt die Anforderungen der EG - Richtlinie 2004 / 108 / EG bezüglich ‘Elektromagnetische Verträglichkeit’ Elektro- und Elektronikgeräte gehören nicht in den Haus- oder Restmüll Die verwendeten Akku’s gehören nicht in den Haus- oder Restmüll.
  • Seite 32 Ernst Reiner GmbH & Co KG Baumannstr. 16 D - 78120 Furtwangen Telefon 07723 / 6570 07723 / 657 200 E - Mail reiner@reiner.de Internet www.reiner.de 790 103 - 000 e 01 / 2009...
